齿条柱塞式燃油喷油泵结构设计

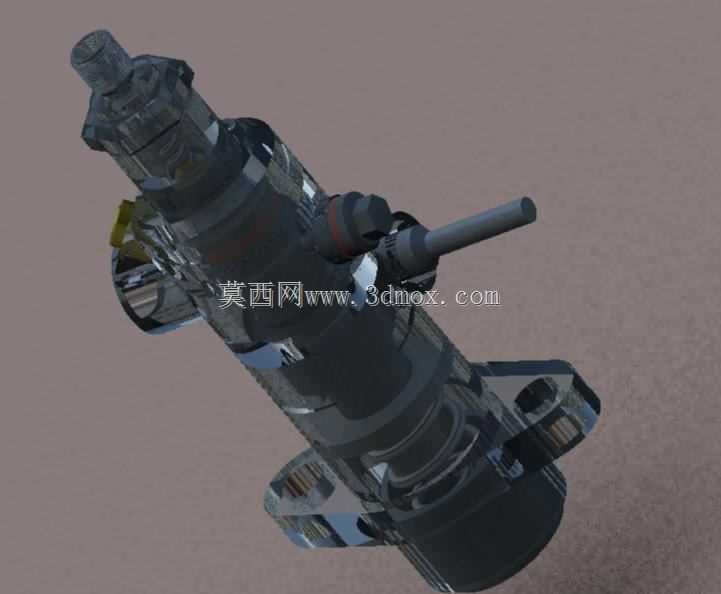

这款齿条柱塞式喷油泵是中小功率柴油机燃油供给系统的核心执行部件，主要适配单缸或小排量多缸柴油机的燃油计量与高压喷射需求，常见于农用机械、小型工程机械、固定式柴油发电机组这类对供油可靠性要求较高的应用场景。从结构设计逻辑来看，整个泵体采用集成式铸造成型基座，安装法兰面预留了对应缸盖安装位的螺栓过孔，安装边界充分考虑了柴油机缸盖上部的布置空间，整体轴向尺寸控制紧凑，不会与气门室罩、进气管路等周边部件产生干涉，侧向伸出的齿条调节杆行程匹配柴油机全程调速的行程需求，操作端预留了与调速拉杆连接的销轴孔，无需额外加工转接件即可完成装配。

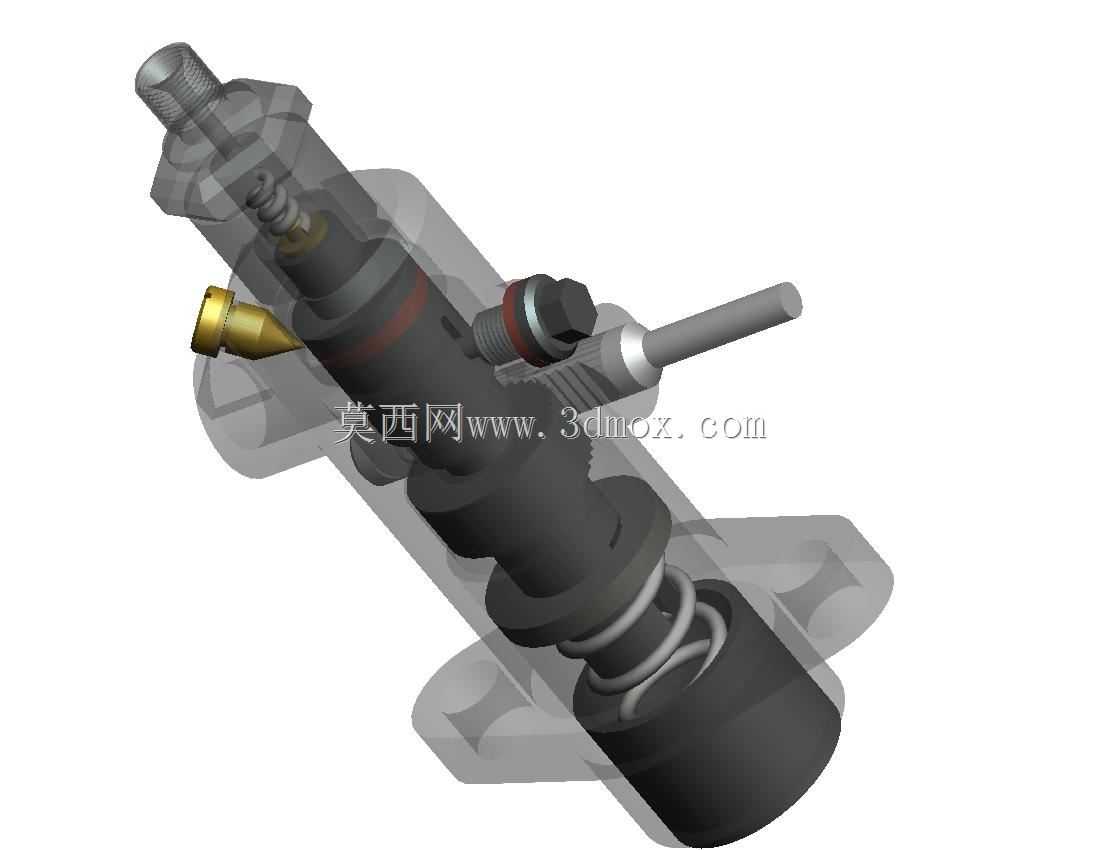

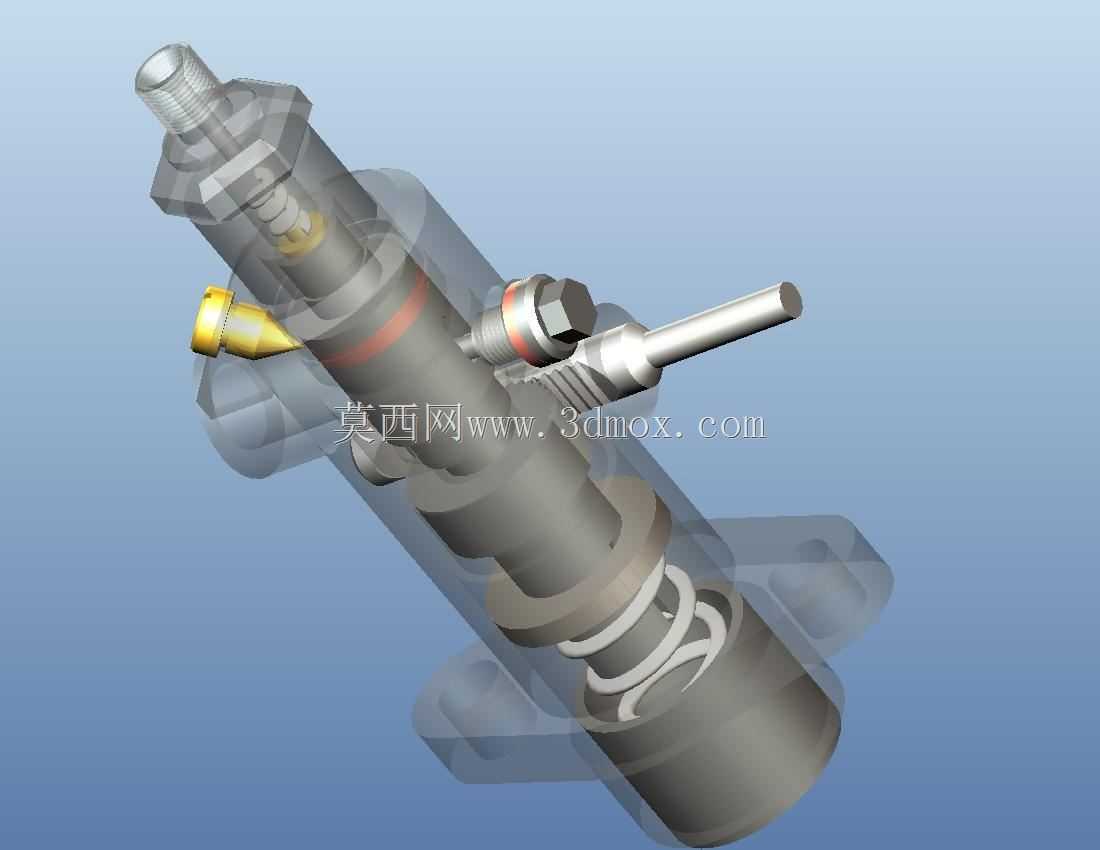

功能实现层面，柱塞偶件与泵体之间采用高精度间隙配合，配合间隙控制在微米级，既保证柱塞往复运动的顺滑性，又能建立起满足燃油喷射要求的高压，避免燃油泄漏导致的供油压力不足。齿条与柱塞套上部的调节齿圈直接啮合，拉动齿条时即可带动柱塞套转动，通过改变柱塞上斜槽与回油孔的相对位置，调整柱塞的有效供油行程，实现循环供油量的精准调节，从怠速工况到全负荷工况的油量调节线性度较好，能匹配柴油机不同负载下的燃油供给需求。泵体下部集成了柱塞复位弹簧，弹簧座的定位结构经过优化，避免弹簧工作过程中出现偏磨，延长偶件的使用寿命。进油接头采用锥面密封结构，与低压燃油管路连接时无需额外密封垫即可实现可靠密封，能承受低压油路的供油压力，避免吸入空气导致的供油不稳。出油阀组件设置在泵体上部，采用等压出油结构，能在供油结束时快速切断高压油路，避免喷油器出现滴油现象，保证燃油喷射的断油干脆度。

建模过程中对所有运动部件的行程做了干涉检查，齿条全行程移动时与泵体侧壁无卡滞，柱塞往复运动到上止点时与出油阀底面保留了合理的安全间隙，不会出现撞顶问题。所有密封位置的结构都按照实际密封件的安装尺寸做了预留，方便后续做结构验证或者改型设计时直接调用相关特征，对于做柴油机供油系统匹配、喷油泵结构学习的从业者来说，这个模型能直观展示柱塞式喷油泵的内部传动逻辑、油量调节原理以及各部件的装配关系，可直接用于结构原理演示、装配工艺验证或者相关课程的教学演示场景。
