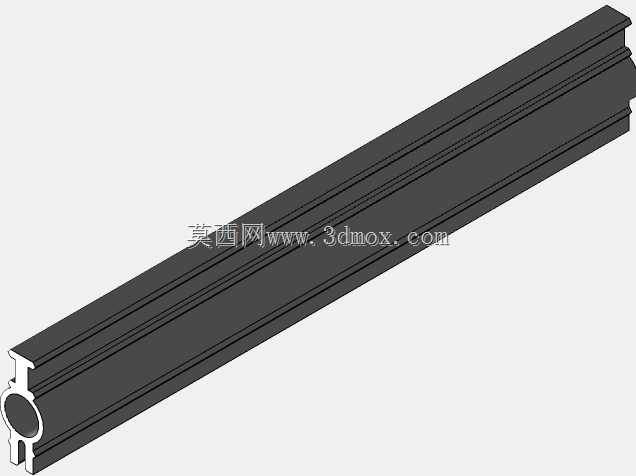

Condor Talon框架型材编织导轨结构

这类框架型材编织导轨，主要应用在高速编织设备的走线导向工位，承担多股编织线材的轨迹约束、往复导向功能，是编织类设备里保障编织节距稳定、线材排布均匀的核心导向部件，常见于绳缆编织、金属丝编织、复合材料预成型体编织等生产场景，适配Condor Talon系列编织设备的框架安装位，可直接替换原有磨损导轨，也可作为同规格编织设备改型时的导向部件选型参考。从结构设计来看，该导轨采用对称式工字形结合中部圆弧容腔的截面构型，上部窄边宽度21mm，向内依次收窄至17mm、10mm，两侧设置103°导向倒角，可在编织线材高速往复滑动时减少硬摩擦剐蹭，避免线材表面镀层或纤维层被刮伤；中部圆弧区域直径33mm，内侧R2.5过渡圆角，既可以容纳编织过程中多股线材的交汇摆动空间，也能通过圆弧面分散线材滑动时的接触应力，降低导轨局部磨损速率。下部结构与上部对称，同样设置17mm、10mm宽度的安装定位边，可直接卡入框架型材的预设卡槽内，无需额外加工复杂安装孔位，安装时仅需从型材端部滑入对应工位即可完成定位，大幅缩短设备维保换件的停机时间。尺寸边界上，导轨总高度73.5mm，上部导向段高度39.14mm，其中上下对称的5mm深度卡槽可与型材卡槽的凸边紧密贴合，限制导轨在垂直于滑动方向的窜动；中部圆弧段上下各留25mm、18mm的导向过渡区，下部安装段的15.5mm高度可完全嵌入型材内部，保证安装后导轨工作面与设备走线路径的同轴度误差控制在0.1mm以内。设计时充分考虑了编织工况下的持续摩擦损耗，截面所有棱角位置均做了圆角过渡处理，避免应力集中导致的导轨端部崩缺，同时对称式结构无需区分安装方向，现场装配时可直接对位安装，降低装配出错概率。在实际使用中，该导轨的工作面粗糙度需控制在Ra0.8以下，可适配涤纶线、钢丝、碳纤维束等多种编织材质的走线需求，当编织速度达到每分钟120转时，导轨的导向精度仍能保持稳定，不会出现线材跳位、节距不均的问题。
