阿塔曼双工位气动执行主体结构设计

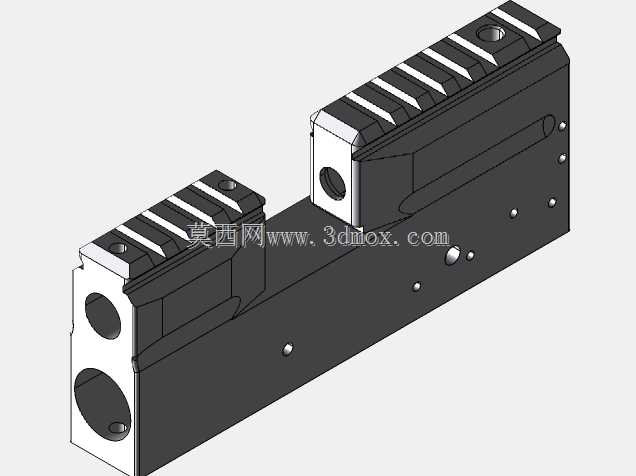

该构件属于气动执行类核心承载部件，常见于多工位自动化装配线、精密检测工位的气路集成单元中，主要承担气路分配、执行端承载以及工位切换的结构支撑作用，在3C电子小件分拣、五金零件压装、包装线分料机构中都能见到同类型结构的应用。从结构布局来看，采用双工位平行排布设计，两个独立的气路接口端分别对应两组执行单元的气路供给，主体基座采用一体化铣削成型的结构思路，避免了多块拼接带来的密封隐患与装配累计误差，基座表面预留的多组沉头安装孔，可直接适配标准工业铝型材的安装槽位，无需额外设计转接板，能有效缩减设备整体的安装空间。两侧的执行端模块采用快拆式嵌装结构，模块与基座之间通过定位销保证同轴度，密封槽内嵌的密封圈可保证0.8MPa工作气压下无泄漏，执行端表面的防滑齿状结构并非装饰设计，而是用于配套安装磁性开关的固定卡槽，可直接卡装标准型气缸磁性传感器，无需额外打孔固定，能快速实现活塞位置的信号反馈。基座侧面预留的多组螺纹孔，分别对应气路泄放、压力检测的外接端口，可根据实际工位需求接装调速阀、压力传感器等辅件，无需对主体结构进行二次加工。从安装边界来看，主体的安装孔位间距遵循通用气动元件的安装尺寸规范，整体厚度控制在适配40系列铝型材的安装范围内，两侧执行端的中心距与常见的双工位吸盘架、夹爪安装座的孔位完全匹配，可直接替换现有产线上的同规格阀组主体，降低产线改造的设计成本。设计过程中优先考虑了气路的流道顺畅性，内部流道采用圆弧过渡处理，避免直角流道带来的气压损失，可有效降低气源的能耗损失，同时主体材质选用硬质阳极氧化处理的铝合金，在保证结构强度的前提下尽可能降低构件自重，减少安装后对移动模组的负载压力，适配高速往复运动的工位工况。构件上的所有外露孔位都做了倒角处理，既避免安装时密封圈被切边损坏，也能减少装配过程中对操作人员的划伤风险，细节处的工艺处理完全符合工业级气动元件的设计规范。
