精密传动用板球座壳体结构设计

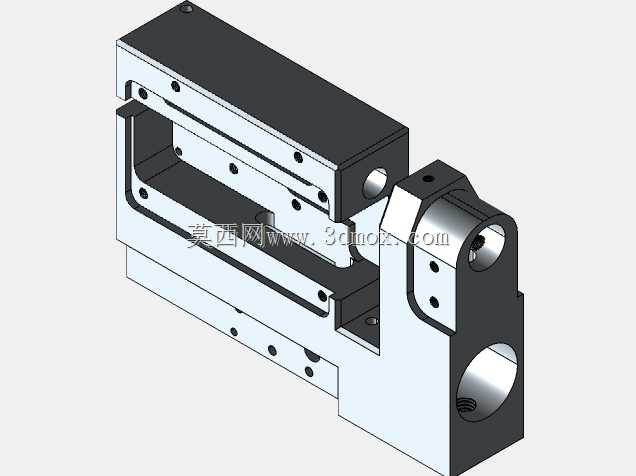

该板球座壳体主要应用于精密直线传动模组、线性滑台的端部支撑场景，是承载滚珠丝杠端部、衔接滑台移动主体与固定基座的核心受力构件，在自动化点胶设备、小型检测移栽机构、桌面级数控加工工位中都能见到这类结构的应用，它既要承担丝杠运转带来的径向与轴向载荷，还要为滑台的往复移动提供精准的位置基准，避免传动过程中出现偏载、卡顿的问题。从结构设计逻辑来看，壳体采用一体化铣削成型的布局思路，主体分为长条形滑台连接段与立式球座支撑段两个功能区域，长条形连接段上排布的多组沉头安装孔，对应滑台侧导轨安装面的固定点位，孔位的同轴度、平面度公差直接决定导轨拼接后的直线度误差，设计时特意将安装孔沿连接段长度方向等距排布，同时在连接段内侧预留出滑台拖链、线缆的穿行空间，避免移动过程中出现线缆干涉。立式支撑段设置的三个不同孔径的同轴孔系，分别对应丝杠端部的轴承安装位、锁紧螺母避让位以及端盖固定位，孔系的轴线与长条形连接段的安装基准面保持严格的平行度要求，否则会导致丝杠运转时出现憋劲、温升过快的问题，支撑段侧面额外设置的螺纹孔用于安装防尘端盖，能够阻挡加工环境中的切屑、粉尘进入轴承配合位置，延长支撑组件的使用寿命。在安装边界方面，壳体的底部安装面为主要定位基准，设计时将该面的平面度公差控制在0.02mm以内，与立式支撑段孔系轴线的垂直度公差不超过0.01mm/100mm，长条形连接段的总长度适配常规100-200mm行程的小型滑台，整体宽度控制在窄幅布局范围内，能够适配设备内部紧凑的安装空间，不需要额外预留过多的避让位置。壳体的边角位置都做了工艺倒角处理，既去除铣削加工产生的毛刺，也避免装配过程中锐边划伤操作人员或损坏配套密封件，内部的空腔结构在保证整体结构刚度的前提下尽可能去除冗余材料，降低构件自身重量，减少滑台移动时的惯性负载，提升传动响应速度。这类壳体在实际选型时，需要重点核对支撑孔的直径尺寸与所配丝杠的轴径匹配度，同时确认连接段的安装孔距与所用导轨的孔位规格一致，避免出现安装错位的问题，建模过程中对各个配合面的公差预留也需要结合实际加工工艺调整，比如轴承安装孔需要按照基孔制配合要求预留适当的过盈量，保证轴承压装后不会出现外圈转动的情况。
