气枪用填隙弹安装接头结构

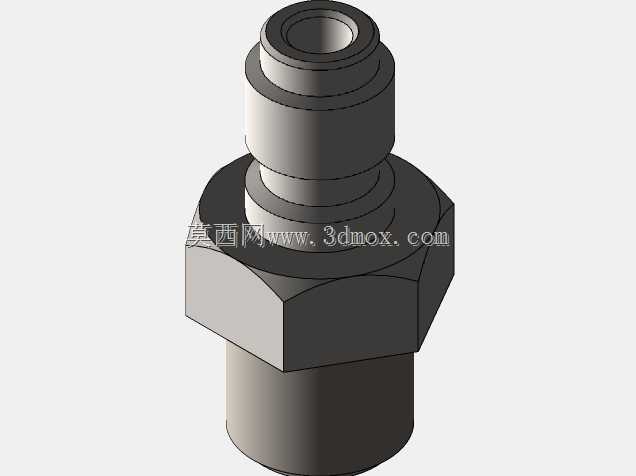

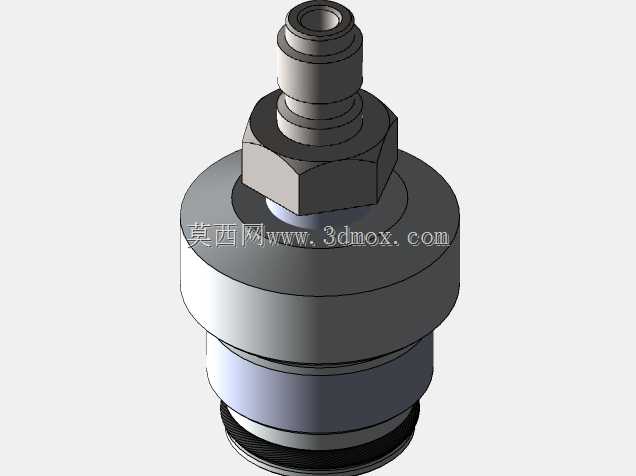

该结构件主要应用于气动软弹发射器的供弹衔接部位，作为填隙定位与弹件装填的配套连接件使用，在PCP类气动发射装置、Airsoft休闲运动器材的装配维护场景中承担核心衔接作用。从功能层面看，该部件可填充发射器钳口位置的装配间隙，避免弹件装填过程中出现偏移、卡滞问题，同时为弹件推送提供稳定的导向通道，保证装填动作顺畅、弹体定位精度符合发射要求。设计过程中优先考虑了装配兼容性，上部采用外螺纹加六角锁紧台的结构，可与标准规格的供弹管路快速对接，六角台的对边尺寸适配常规扳手的夹持范围，现场装配时无需定制专用工具即可完成锁紧固定，锁紧后可承受常规供弹气压下的轴向冲击力，不会出现松脱漏气问题。中部的大直径凸台作为轴向定位基准，安装时凸台下端面与发射器钳口的安装端面完全贴合，可精准控制部件的插入深度，避免插入过深阻挡弹道、或是插入过浅导致间隙残留引发的漏气、弹体歪斜问题。下部的阶梯轴结构采用多段变径设计，每一段轴径都对应发射器内部不同腔段的内径尺寸，装配后可与腔体内壁形成小间隙配合，既保证部件可顺利推入安装位，又能控制径向晃动量在合理范围内，避免弹体通过时出现偏斜。外形上整体采用同轴回转体结构，所有过渡位置都设置了圆角倒角，既去除了加工过程中产生的锐边毛刺，避免装配时划伤操作人员或是损坏配套密封件，也能在弹体通过时减少剐蹭阻力。安装边界方面，上部螺纹段长度预留了足够的调节余量，可适配不同壁厚的供弹管路连接需求，下部插入段的长度经过匹配设计，安装到位后下端面刚好处于弹道入口的平齐位置，不会占用弹仓内部的有效储弹空间。整个部件的结构没有复杂的异形曲面，常规车削加工即可完成全部外形加工，六角台部分可采用铣削加工一次成型，加工难度低、量产成本可控，表面无需做特殊处理即可满足使用场景的耐磨、防锈要求，适合作为标准配件批量配套使用。
