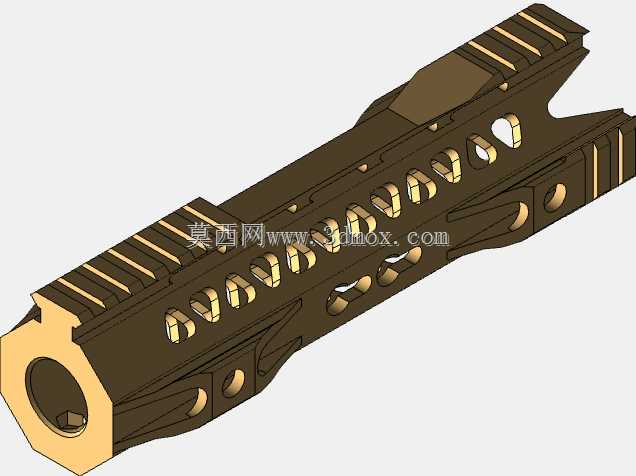

彩弹射击器材帕恩顿战术护手结构

　　在休闲射击运动、战术模拟训练的器材配套领域，战术护手是彩弹发射器上承担握持防护、附件拓展、结构补强的核心部件，这款帕恩顿8护手的三维结构完全围绕彩弹射击的实际使用场景做了针对性的结构优化，没有冗余的装饰性设计，所有结构特征都服务于实际使用需求。从实际使用场景来看，彩弹射击运动中使用者需要长时间持握发射器做快速瞄准、转向、移动射击等动作，护手直接接触使用者的前手握持区域，首先要满足握持时的结构强度，避免发射器在磕碰、跌落时出现枪管变形、连接松动的问题，同时还要兼顾长时间握持的舒适度，以及各类战术附件的拓展安装需求。

　　这款护手在设计时首先确定了与发射器主体的安装边界，前端内孔做了同轴度公差约束，刚好适配对应口径的彩弹发射器枪管外径，安装后与枪管保持同轴，不会出现偏移剐蹭的问题，后端的连接卡位做了对称的定位槽设计，与发射器机匣前端的连接位完全匹配，安装时不需要额外做修配，直接卡入后通过紧固件锁紧即可完成固定，整体安装后的同轴度误差控制在0.1mm以内，避免影响射击时的指向精度。从功能特性来看，护手的顶面、两侧面都设计了标准的皮卡汀尼导轨结构，导轨的齿距、齿高完全符合通用战术附件的安装标准，可以直接加装战术手电、激光指示器、前握把、瞄准镜等各类拓展附件，不需要额外加装转换导轨。护手主体的侧面做了多组规则排列的椭圆形镂空减重孔，这些镂空孔不是单纯的装饰结构，在设计时经过了结构应力仿真验证，在保证整体结构强度满足使用要求的前提下，尽可能切除了非受力区域的材料，整体重量比同尺寸的实心护手降低了40%左右，长时间持握不会出现手臂酸胀的问题，同时镂空结构也能提升枪管区域的空气流通效率，连续射击时可以帮助枪管快速散热，避免热量传递到握持区域造成不适。护手的握持区域做了圆弧过渡处理，所有的棱边都做了R1.5的圆角倒角，没有尖锐的边角，握持时不会硌手，即使长时间戴战术手套操作也能保持舒适的握持触感。

　　护手下部设计了多组加强筋结构，这些加强筋沿着护手的受力方向布置，在前端磕碰、握持施力时可以将应力均匀分散到整个护手主体，避免局部应力集中导致的结构断裂，经过模拟跌落测试，从1.5米高度自由跌落到硬质水泥地面时，护手不会出现开裂、变形的问题，完全满足户外射击运动的使用强度要求。在设计思路上，这款护手没有追求过度的轻量化而牺牲结构强度，也没有做过多无用的装饰性结构，所有的结构特征都围绕实用优先的原则，导轨的位置布置充分考虑了实际使用时的附件安装习惯，顶面导轨与机匣顶部导轨保持齐平，串联安装瞄准附件时不会出现高度差，两侧导轨的位置刚好对应前手握持时的手指间隙，安装附件后不会影响正常握持。

　　护手的整体外形做了流线型过渡，从前端到后端的直径变化平缓，没有突兀的结构凸起，在携行时不会勾挂衣物或者战术装具，移动时更加顺畅。从安装边界来看，这款护手的总长度适配对应型号的彩弹发射器枪管外露长度，安装后前端刚好与枪管前端保持合理间隙，不会突出枪口影响射击，后端与机匣端面完全贴合，没有缝隙，避免泥沙、灰尘进入连接部位造成卡滞。护手的壁厚设计经过反复优化，主体受力区域壁厚保持在3mm，非受力的镂空区域壁厚2mm，既保证了结构强度，又控制了整体重量，材质适配常用的航空铝合金加工工艺，也可以采用高强度工程塑料注塑成型，不同材质生产时不需要修改核心结构尺寸，只需要调整对应的公差配合参数即可。在实际使用中，这款护手可以适配市面上多数同规格的彩弹发射器改装需求，不需要对发射器主体做破坏性修改，直接替换原有护手即可完成升级，安装过程简单，不需要专用工具，普通使用者按照安装说明即可完成装配。护手表面的结构设计也兼顾了防滑需求，即使在雨天或者手部出汗的情况下，握持时也能保持足够的摩擦力，不会出现打滑的问题。
