波奎拉步枪消音转接锁紧套筒结构

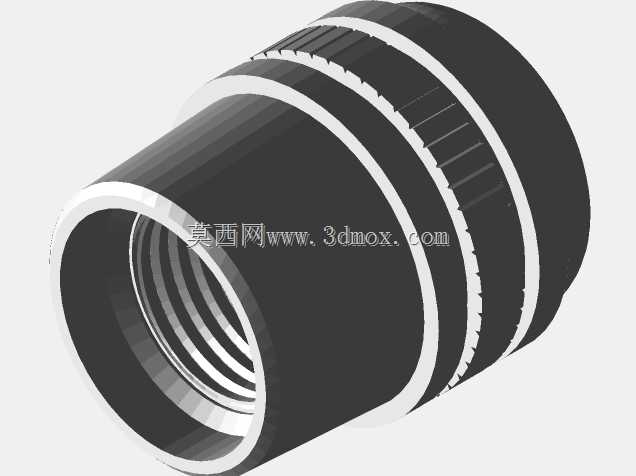

　　该零件属于气枪与小口径步枪枪口段的转接锁紧组件，整体为阶梯回转套筒形态，主要承担枪口附件的轴向定位、周向防转与快速装夹功能，常见于hatsan系列、波奎拉类步枪在消音器、消焰器、遮光罩或训练转接环之间的接口适配场景。现场装配时，套筒大端朝外，依靠内壁台阶抵住附件端面，中段多道环槽与滚花区域提供手指旋拧摩擦力，小端内孔套入枪管外圆并通过螺纹或弹性卡圈完成预紧。

　　从结构布局看，零件外轮廓并非单一圆柱：靠近枪口一侧设置宽边凸缘，用于承受附件后坐方向的轴向载荷；中部连续布置数道凸起环筋，既增强套筒抗弯刚度，也形成防滑纹路；尾部收窄为薄壁导向段，便于在枪管上对中推入。环筋之间的退刀槽在加工中可容纳刀具圆角，避免应力集中，同时给密封圈或锁紧卡簧预留安装空间。滚花段采用直纹或网纹处理，在戴手套操作、低温环境或沾有枪油时仍能获得足够扭矩，不需要额外工具即可完成附件拆装。

　　设计这类转接套筒时，首先要明确枪管外径与附件接口的配合关系。小端内孔通常按H7/h6间隙配合选取，既保证套装顺畅，又控制径向晃动量；若承担消音类重载附件，则在端面增加0.5至1毫米的贴合台肩，靠端面而非螺纹承受轴向冲击。外圆最大直径受护木前端内孔与瞄准镜视场边界约束，建模时需校验套筒旋转后不与护木、导气管、机械瞄具发生干涉，同时保证瞄准镜物镜遮光罩不会在枪口焰气流范围内。长度方向要兼顾螺纹旋合深度与附件让位，一般螺纹啮合长度不少于公称直径的0.8倍，过短会导致射击振动后松脱，过长则增加拆装行程。

　　材料选型上，这类套筒在实射场景多采用45号钢、40Cr或铝合金6061-T6，钢件表面做发黑、磷化或QPQ处理以抵御火药残渣与潮湿腐蚀，铝件则通过硬质阳极氧化提高表面硬度。三维建模阶段需把内孔台阶、环槽圆角、滚花区域分段表达清楚：滚花不必逐齿绘制实体，可在工程图中以网纹符号标注，三维中保留光滑外圆并附加纹理示意，以控制模型体量；密封槽宽度按O型圈线径加0.2至0.3毫米设计，槽底直径保证胶圈压缩率在15%至25%之间，既防尘又不至于旋拧阻力过大。

　　实际使用中，该套筒还承担枪口附件的同轴度基准作用。若内孔与外圆不同轴，消音器入口会偏离弹丸轨迹，连续射击时可能出现弹丸擦碰消音碗的风险，因此加工时通常一次装夹完成内孔与外圆精车，端面跳动控制在0.05毫米以内。建模装配体中应把枪管、套筒、消音壳体、锁紧卡簧放入同一组件做干涉检查，重点核对套筒旋至极限位置时卡簧是否完全落入环槽、附件端面是否与凸缘贴合无间隙。对于民用训练、影视道具或气动改装场景，该结构也可按比例缩放用于水弹枪、激光模拟枪的枪口快拆接口，设计逻辑一致，仅需把材料替换为ABS或尼龙并适当加大壁厚以承受注塑成型收缩。

　　整体而言，该回转套筒结构紧凑、功能集成度高，把导向、锁紧、防滑、密封四类需求合并在单一零件上，减少了枪口段零件数量；建模时抓住阶梯内孔、环槽分布、滚花边界与端面台肩四个关键特征，即可准确还原其装配关系与工程用途，为后续枪口附件选型、公差分配与工艺编制提供可靠的三维依据。
