帕拉哈桑双极pcp配套支撑结构件

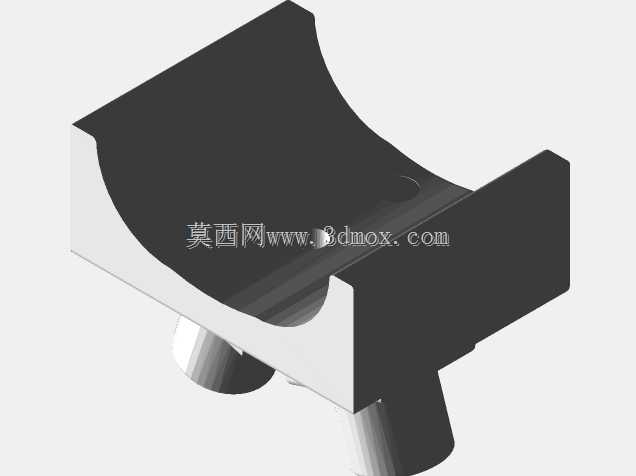

该结构件为帕拉哈桑44-10双极pcp设备的配套承载部件，主要应用在油气开采领域的螺杆泵配套传动支撑场景中，承担井下动力传输过程中的径向载荷承载与轴向定位作用，在实际采油作业的井下管柱组合里，这类构件需要适配井下高温、高含砂、高腐蚀的复杂工况，同时要保证与上下连接部件的同轴度误差控制在极小范围内，避免传动过程中出现偏磨、振动过大的问题。从结构设计来看，主体采用半圆弧内凹的承载面设计，内凹曲面的弧度与配套管柱的外圆半径完全匹配，安装时可以完全贴合管柱外壁，增大接触面积以分散承载压力，避免局部应力集中导致的部件变形；两侧延伸出的立式挡边结构，一方面可以限制管柱在径向的窜动位移，另一方面预留了紧固件安装的定位空间，无需额外设计焊接定位点，降低现场装配的难度。底部伸出的柱状连接端采用阶梯轴结构设计，不同轴段的直径差形成定位台阶，安装时可以直接卡入下方基座的对应安装孔内，配合防转销孔即可完成周向固定，不需要额外加工复杂的连接结构，适配井下快速装配的作业需求。在设计思路上，该构件优先考虑了井下作业的维护便捷性，整体没有复杂的内腔结构，外表面所有棱边都做了倒圆角处理，避免下井过程中剐蹭套管内壁，同时减少应力集中点，提升部件在交变载荷下的疲劳寿命；内凹承载面的表面粗糙度要求控制在合理区间，既保证与管柱的贴合紧密性，又不会因为过高的精度要求提升加工成本。从安装边界来看，该构件的整体宽度适配常规5寸半套管的内部通径，下井过程中不会出现卡滞问题，底部连接轴的长度经过匹配计算，安装后不会与下方的扶正器部件产生运动干涉，两侧挡边的高度刚好覆盖管柱接头的位置，能够对管柱接头起到额外的防护作用，避免接头部位受流体冲刷出现过早腐蚀。实际作业过程中，该构件不需要额外的润滑维护，自身结构的刚性可以承受螺杆泵运转时产生的周期性振动，同时半开放的结构设计允许井内流体顺利通过，不会造成流道堵塞影响采油效率，在含砂量较高的油井工况下，曲面结构不会积存砂粒，减少了砂卡故障的发生概率。
