复古U型架式外径千分测量工具结构

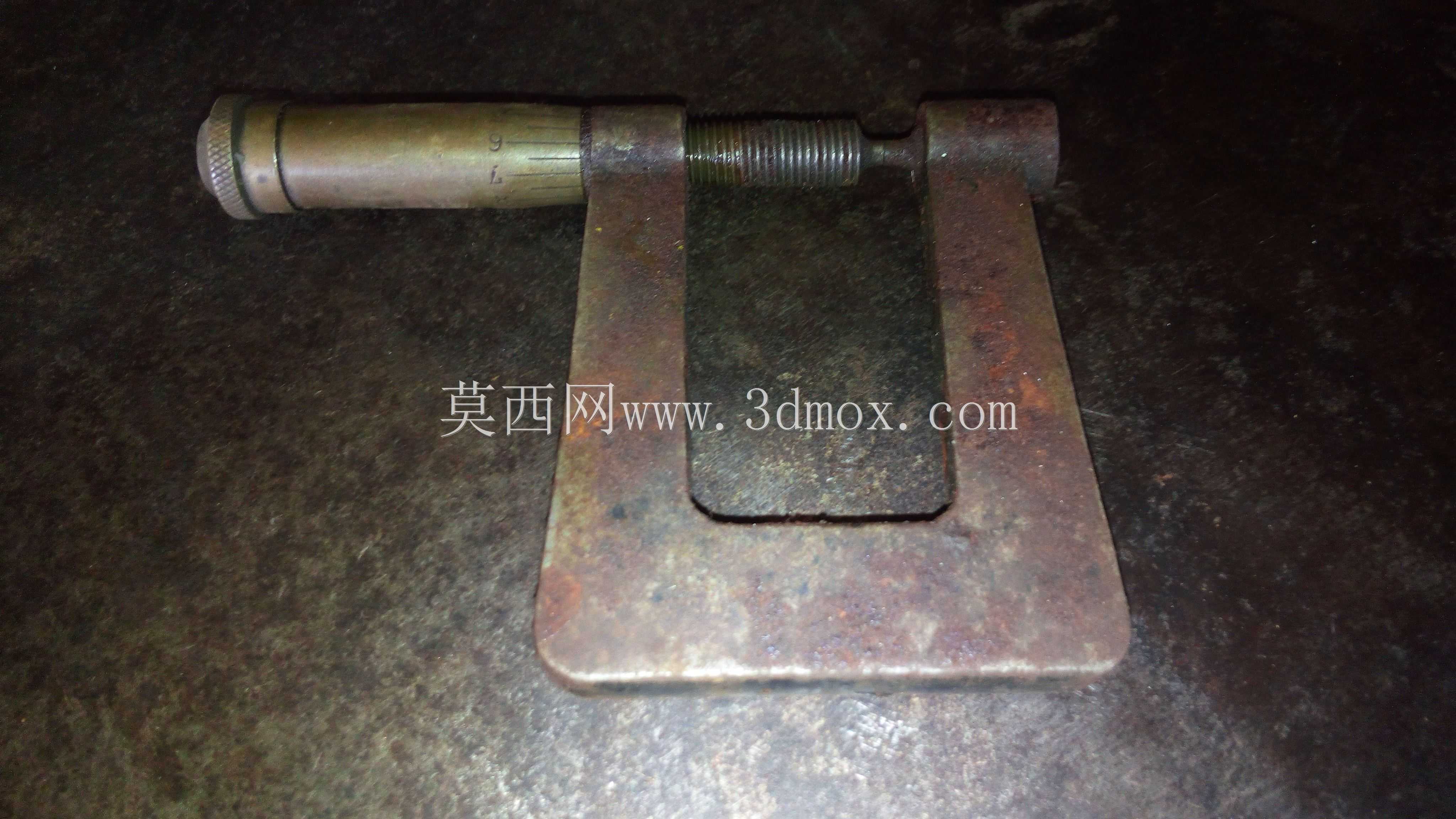

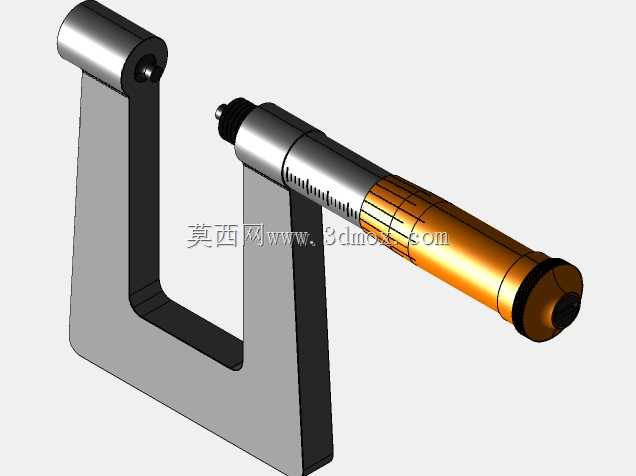

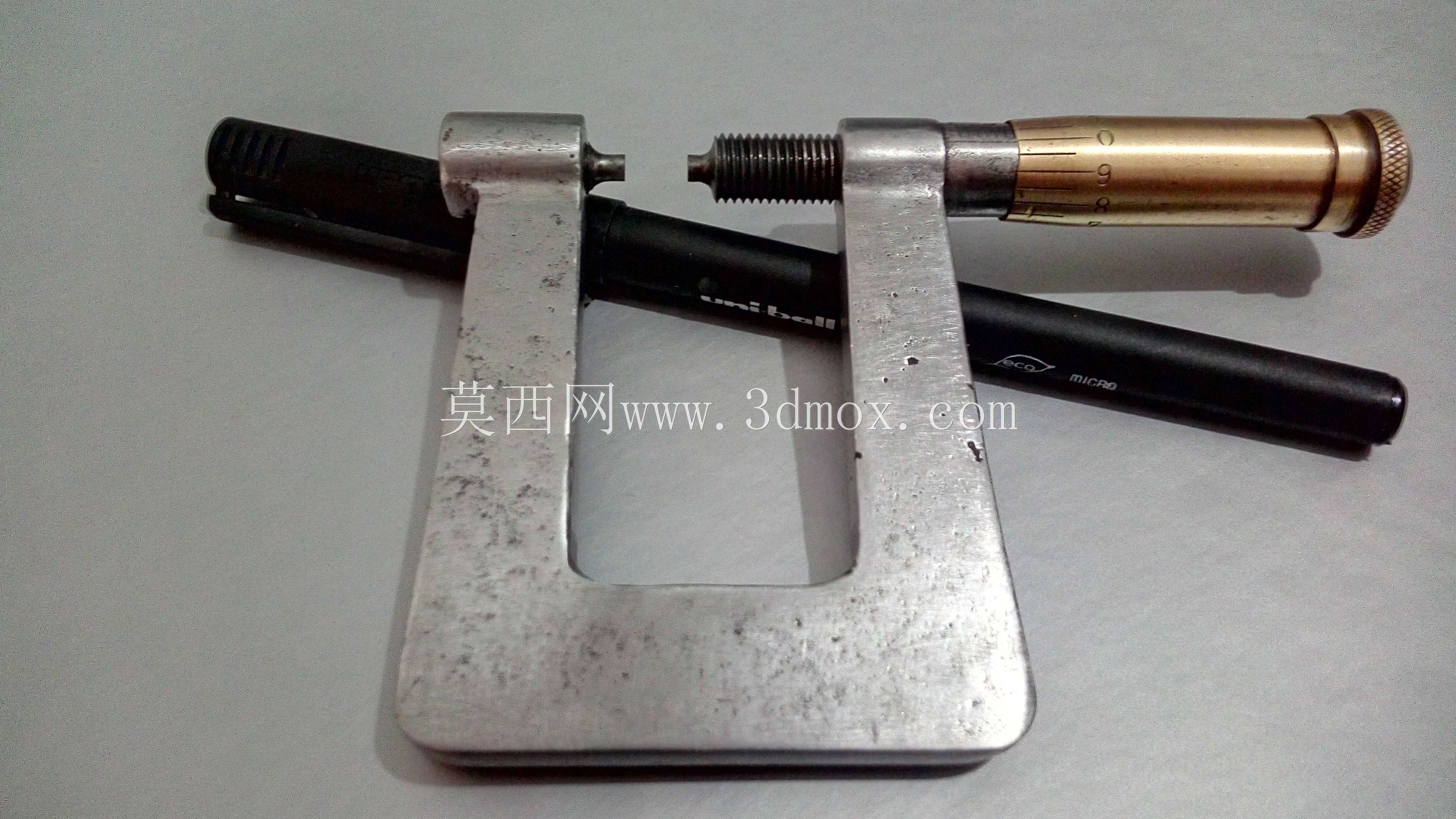

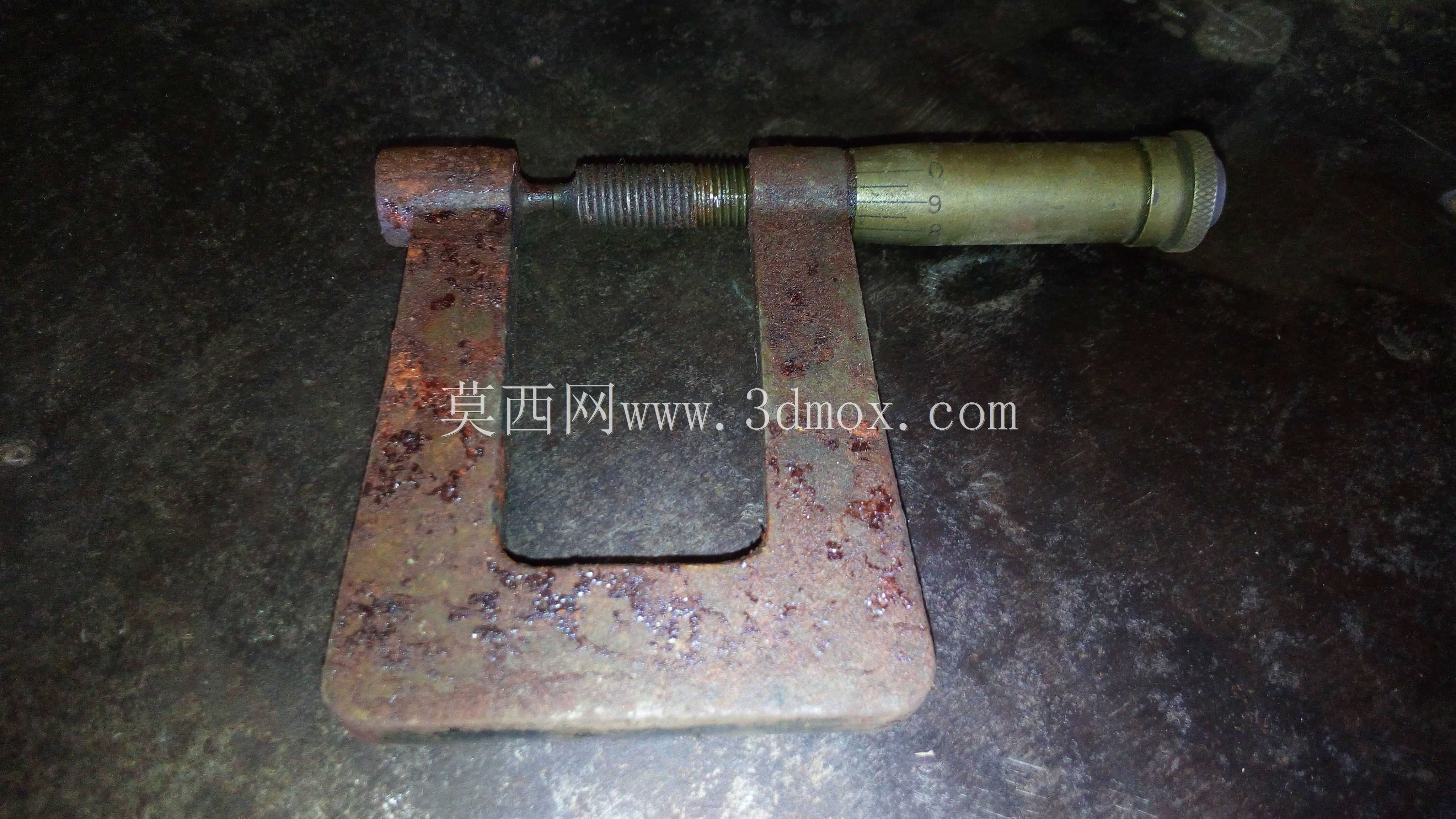

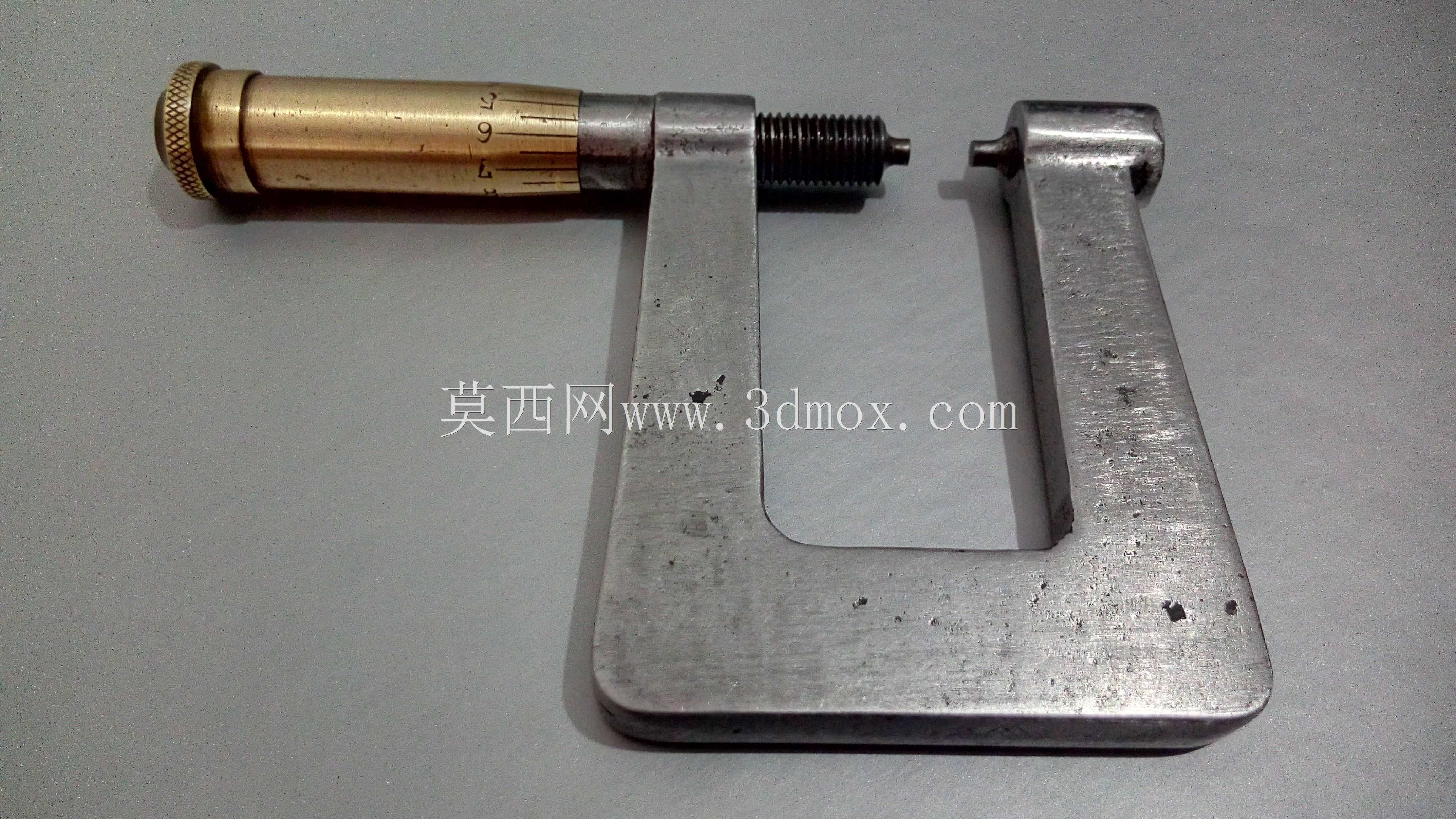

这款U型架式测微工具，核心应用场景覆盖机加工车间工序间尺寸抽检、五金零件来料入厂检验、维修场景下的小尺寸工件壁厚与外径复核，尤其适合狭窄工位上单手操作完成快速测量，相比普通直柄千分尺，深U型的架体结构可以绕过工件的凸起干涉部位，完成普通千分尺无法触及的位置测量，比如带法兰边的小轴类零件台阶外径、薄型管件的侧壁厚度检测。从功能特性来看，测微螺杆的进给螺距沿用标准千分尺的0.5mm规格，配合微分筒上的50等分刻度，可以实现0.01mm的读数值精度，架体采用经过时效处理的铸铁材质，表面做了喷砂防锈处理，长期使用不易产生形变，测量面镶有硬质合金测头，频繁接触金属工件也不易出现磨损凹陷，能长期保持测量基准的平面度与平行度。设计思路上优先考虑了手持操作的配重平衡，U型架的重心落在握持区域的中心位置，单手握持时不会出现前端下坠的情况，测微套筒的滚花边缘做了圆角处理，长时间旋转进给不会硌手，锁紧装置位于套筒侧方，拇指拨动即可完成测杆位置锁定，方便在视线不佳的工位完成测量后拿到光亮处读数。安装边界与尺寸方面，U型架的开口深度决定了可测量工件的最大边缘距离，架体的整体厚度控制在12mm以内，可以伸入多数工装夹具的避让间隙中完成测量，测微螺杆的最大行程为25mm，适配0-25mm区间的外径、厚度尺寸测量，两个测量面的同轴度公差控制在0.002mm以内，避免测量时出现测头偏斜带来的系统误差。实际使用中需要注意定期清洁测砧与测微螺杆的测量面，避免残留金属切屑影响测量精度，架体避免与重型工具混放磕碰，防止U型架产生形变导致两测量面平行度超差，这类结构的测微工具在小型五金加工、精密维修、老设备零件测绘场景中实用性极强，相比数显千分尺，纯机械结构不需要供电，在油污、粉尘较重的车间环境下故障率更低，长期存放也不会出现电子元件老化失效的问题。
