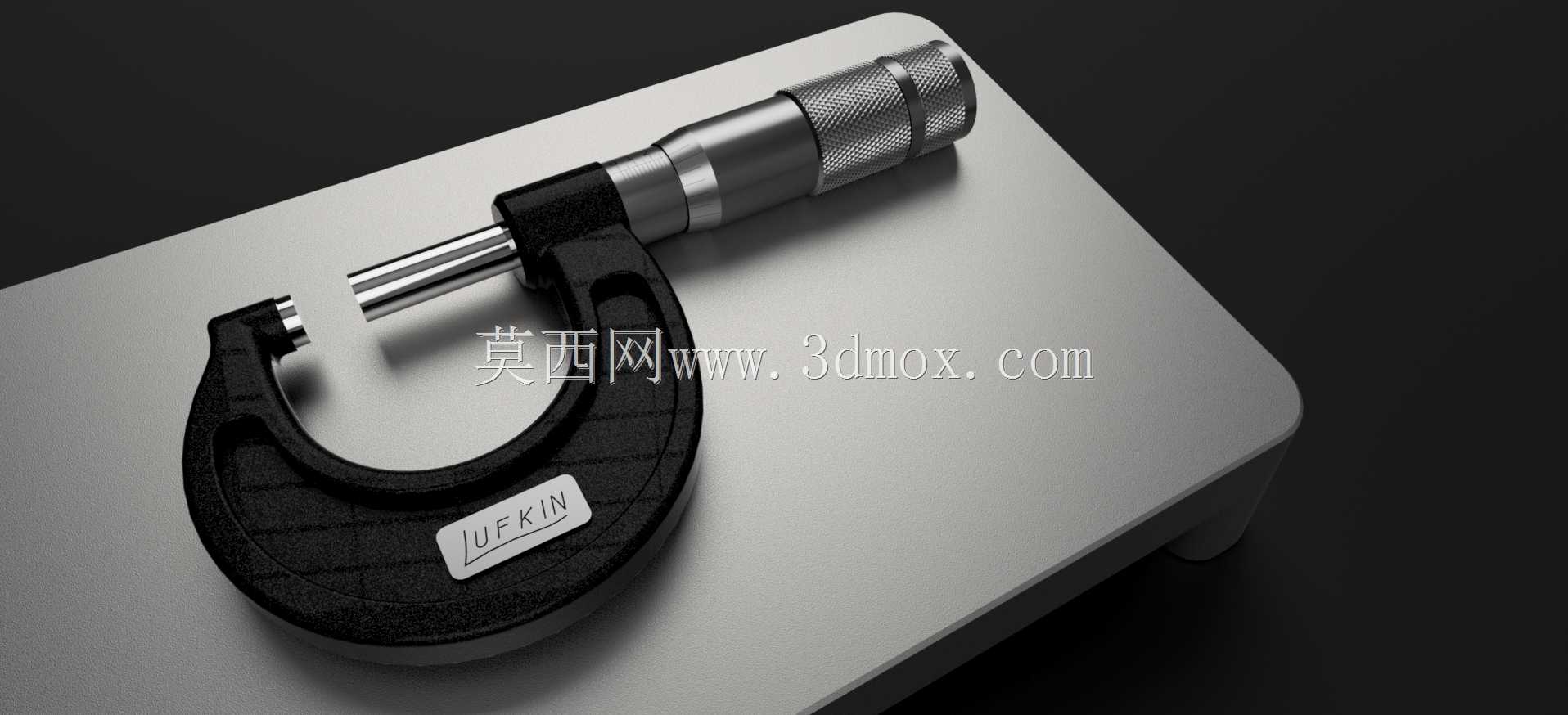

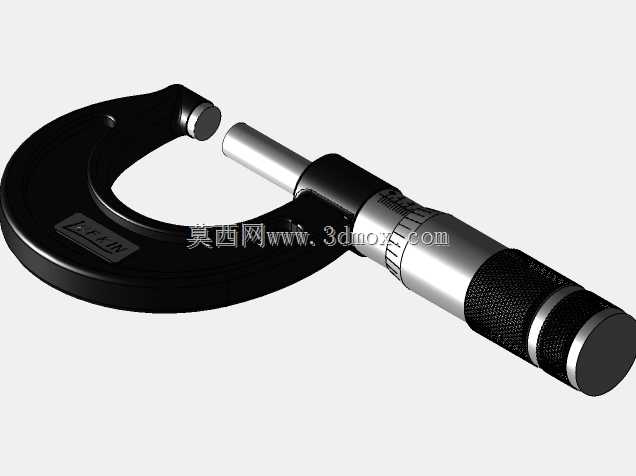

卢夫金0-1英寸外径千分尺结构建模

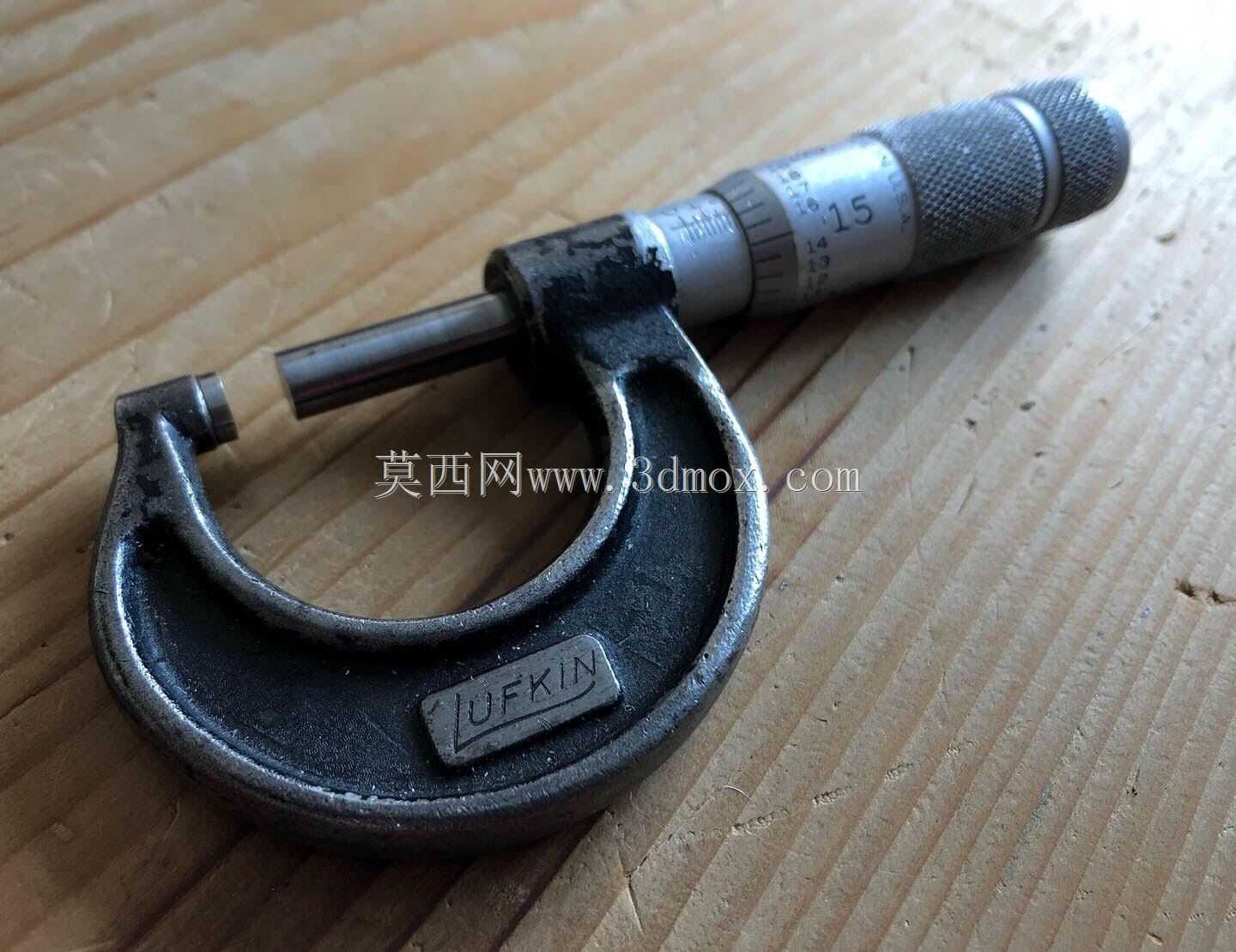

这款千分尺的建模完全参照实物逆向还原，核心服务于机加工车间的小尺寸外径精密检测场景，在五金零件精加工、精密五金件来料检验、小型轴类零件工序间尺寸抽检等场景中，这类英制千分尺是适配英制标准零件生产的必备检测器具，相比公制千分尺，它能直接读取英寸单位的测量数值，省去公英制换算带来的人为误差，适配外贸出口英制标准零件的生产检测需求。从功能结构来看，这款0-1英寸量程的千分尺测量范围覆盖0到25.4毫米的小尺寸外径检测，测微螺杆的螺距对应英制标准设计，旋转棘轮筒时的进给精度能达到千分之一英寸级别，完全满足IT6级及以上精度零件的尺寸检测要求。建模过程中优先还原了尺架的受力结构，弓形尺架的弧度经过实物测绘，保证手持握持时的受力重心落在尺架中部的防滑握位，表面的滚花纹理完全复刻实物的防滑设计，避免车间操作人员手上沾有切削液时出现打滑脱手的情况。测砧与测微螺杆的测量端面做了硬质合金镶片的结构还原，这部分是千分尺的核心磨损部位，建模时保留了镶片与基体的装配间隙，能直观呈现实物的装配层级，方便后续做结构拆解演示或者测量原理的教学演示。固定套管与微分筒的刻度线位置严格按照实物比例还原，刻度间距与读数基准线的对齐关系完全匹配实物读数逻辑，不会出现建模后刻度错位导致的读数偏差问题。尺架上的品牌标识位做了凹陷结构还原，和实物的铭牌嵌装结构完全一致，棘轮测力装置的内部棘爪结构也做了简化建模，能直观展示恒定测力的实现逻辑，避免新手使用者因为测力过大导致测量数值偏小、甚至压伤零件测量面的问题。从安装与适配边界来看，这款千分尺属于手持便携量具，不需要固定安装工位，整体外形尺寸适配成年人单手握持操作，尺架的开口深度能覆盖直径1英寸以内的轴类、套类零件的外径测量，不会出现测量大直径小长度零件时尺架卡滞的问题。建模时特意还原了锁紧装置的拨杆结构，测量完成后拨下锁紧杆就能固定测微螺杆的位置，方便在光线不足的工位或者批量检测时锁定数值后拿到光线充足处读数，提升车间现场的检测效率。
