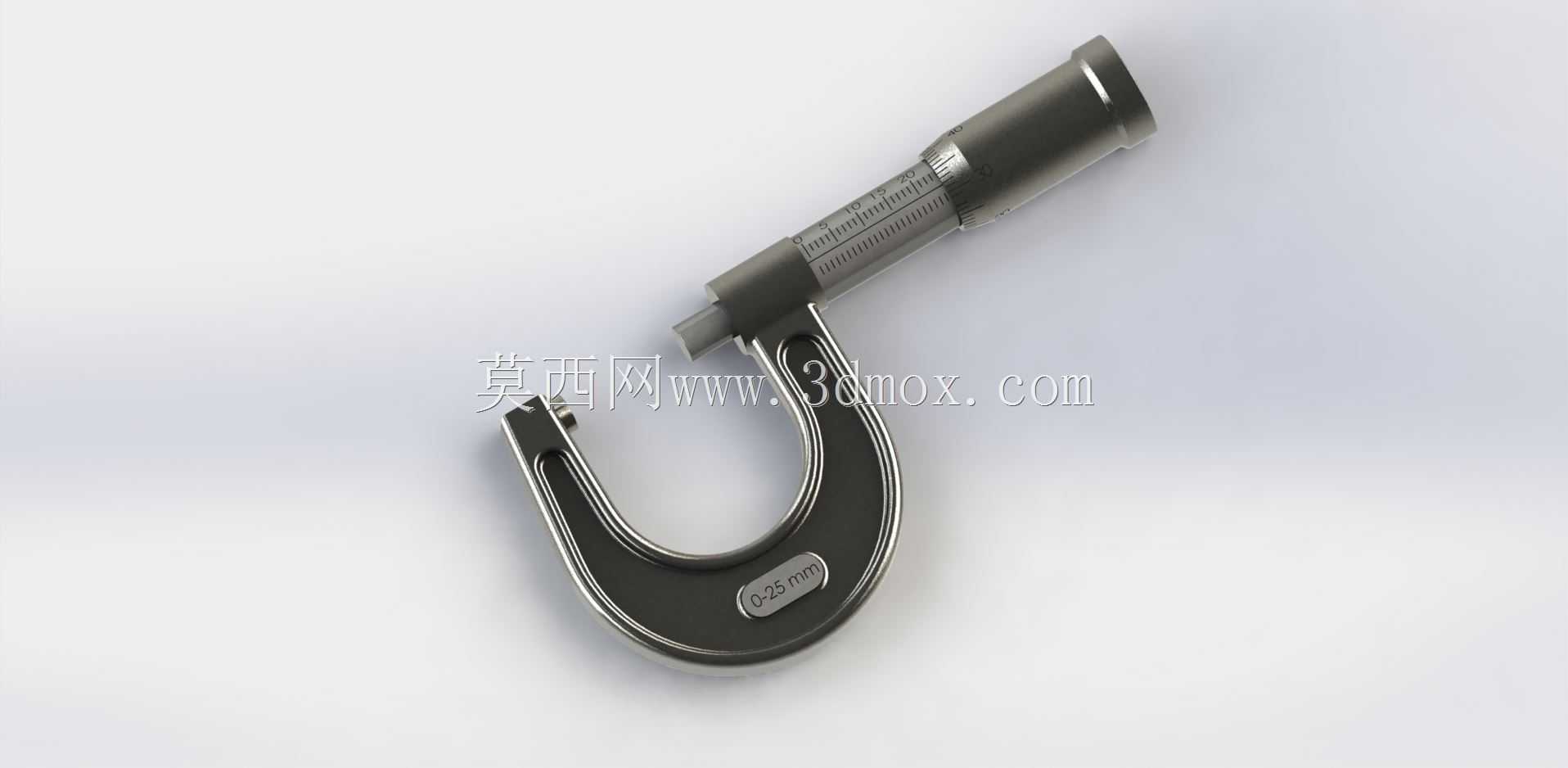

0-25mm量程外径千分尺精密测量构件

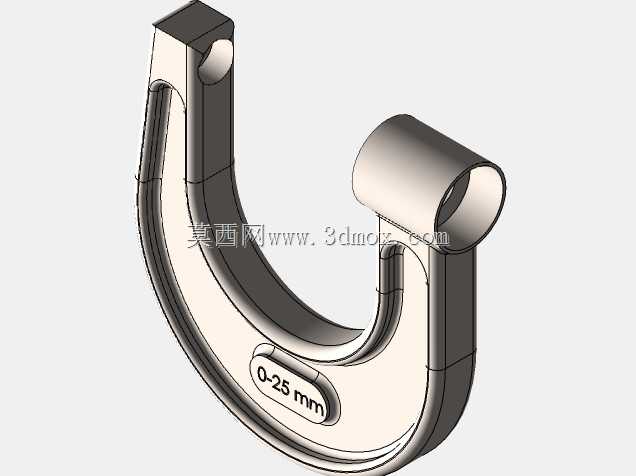

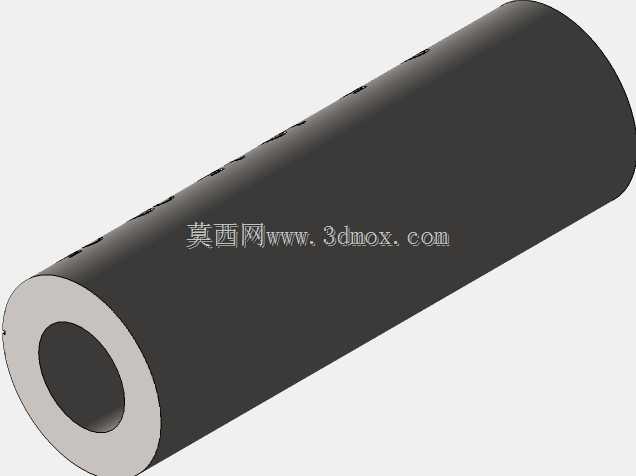

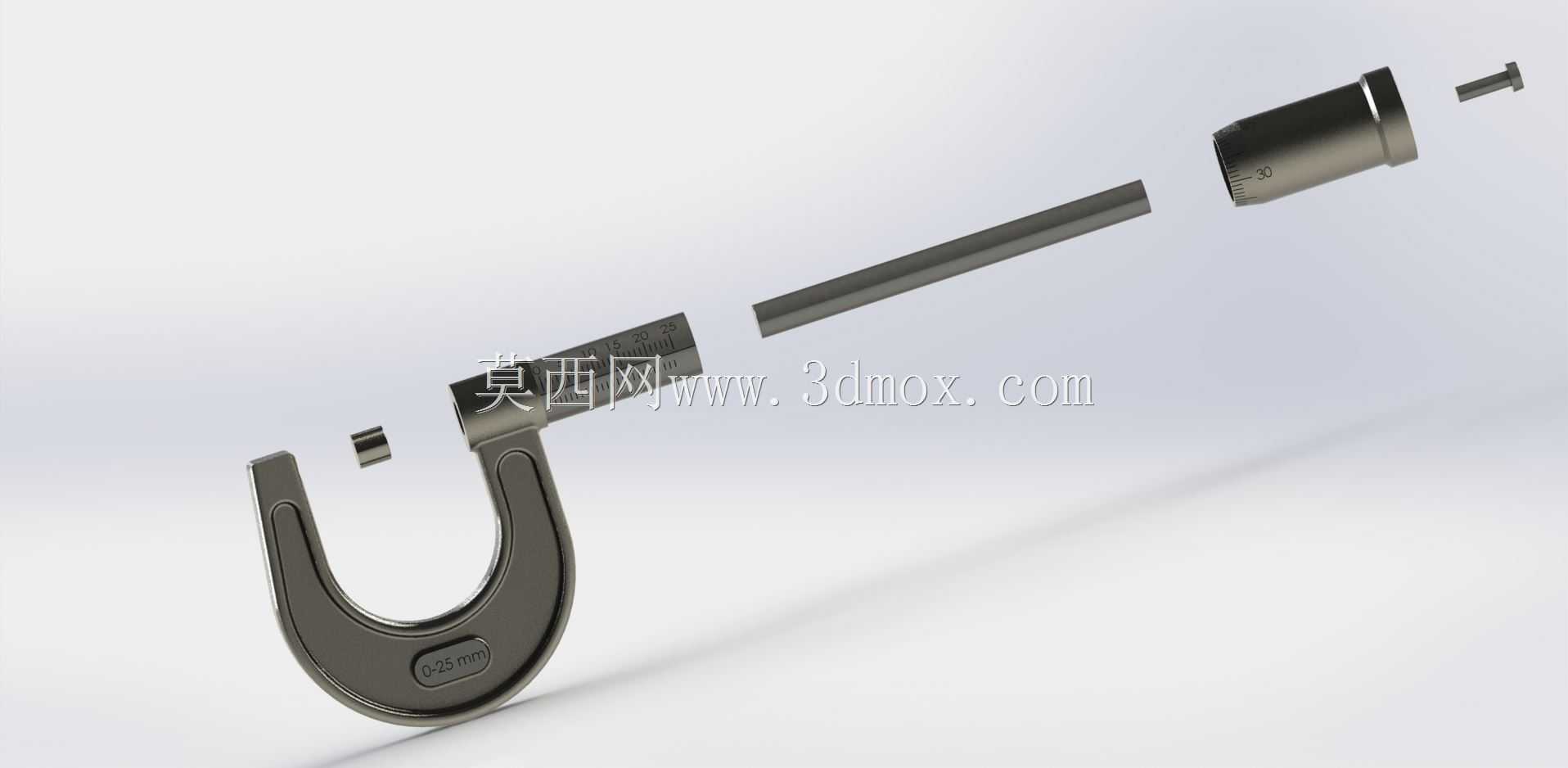

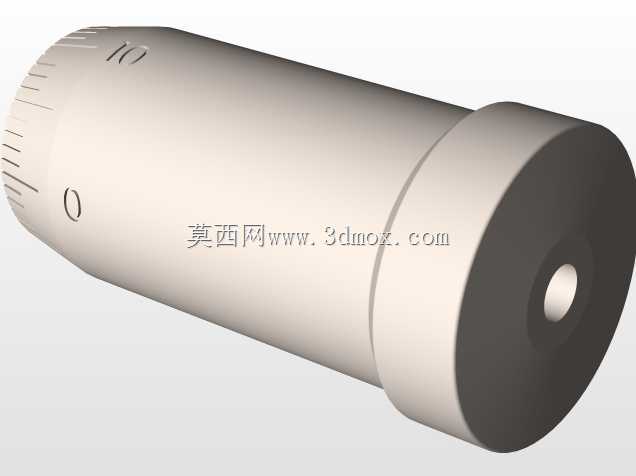

在机械加工现场的工序检验环节，这款0-25mm量程的千分尺是机台操作人员、质检人员手边最常用的接触式测量工具，主要用于棒料外径、轴类零件加工尺寸、薄壁件厚度的高精度检测，测量精度可达0.01mm，能满足IT6-IT8级公差的零件尺寸核验需求，不管是普通车床加工后的轴径抽检，还是磨床精加工后的尺寸终检，都能提供稳定可靠的测量数据。从结构设计来看，这款千分尺采用经典的弓形尺架结构，尺架做了发黑防锈处理，握持部位的弧度贴合人手握持的受力角度，长时间手持测量也不会产生明显的硌手感；测砧与测微螺杆的测量端面采用硬质合金材质，经过精密研磨处理，平面度与平行度误差控制在微米级，避免长期使用后端面磨损带来的测量偏差。测微螺杆的螺距为0.5mm，配合固定套管与微分筒的刻度标识，转动棘轮装置时可以控制恒定的测量压力，当测砧与工件接触后棘轮会发出空转声响，避免不同操作人员施加的压力不同导致的测量误差，这一点在测量薄壁铝件、铜件等易变形工件时尤为重要，不会因为测力过大压伤工件表面或是造成测量值偏小。从安装与使用边界来看，这款千分尺整体长度适配人手单手握持，弓形尺架的开口深度可以覆盖直径25mm以内的轴类零件测量需求，不需要额外的安装固定座，日常使用时可以直接手持操作，也可以配合千分尺座固定在检验台面上，用于批量零件的快速检测。设计过程中重点考虑了现场使用的耐用性，尺架的刚性经过校核，正常握持施力时不会产生形变影响测量精度，锁紧装置可以在测微螺杆调整到位后锁定位置，方便读取测量数值或是进行批量同尺寸零件的比对测量。在装配调试场景中，这款千分尺也常用于轴承配合轴径、密封件安装位的尺寸复核，确保装配零件的配合公差符合设计要求，避免过盈量过大导致装配困难或是间隙过大导致配合失效。日常维护时只需要定期在测微螺杆的螺纹部位添加少量轻质润滑油，避免切削液、铁屑进入螺纹缝隙导致转动卡滞，测量完成后及时擦拭测量端面的污渍与切削液，放置在专用量具盒内即可长期保持测量精度。
