高精度平框圆框两用外径千分尺结构

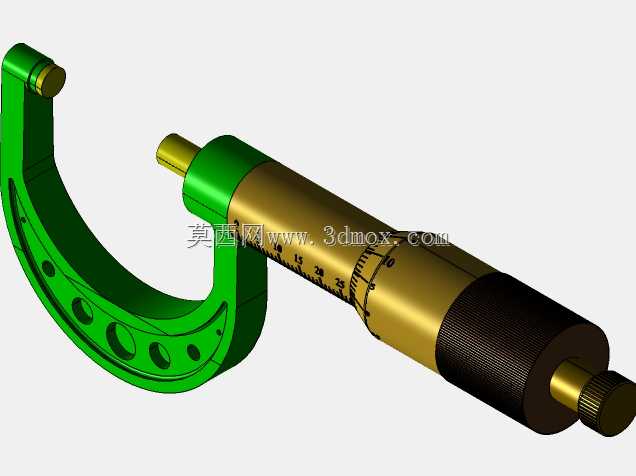

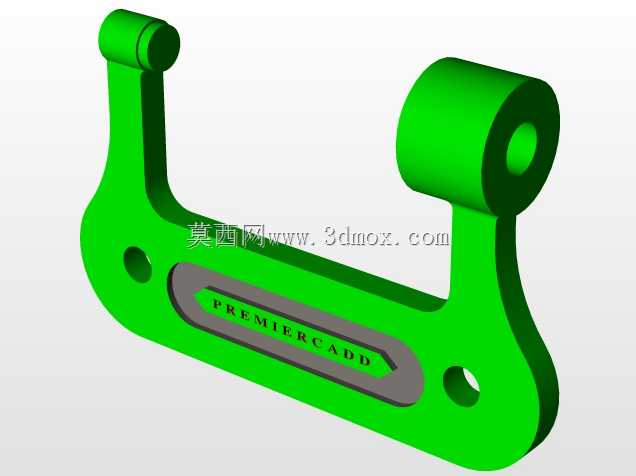

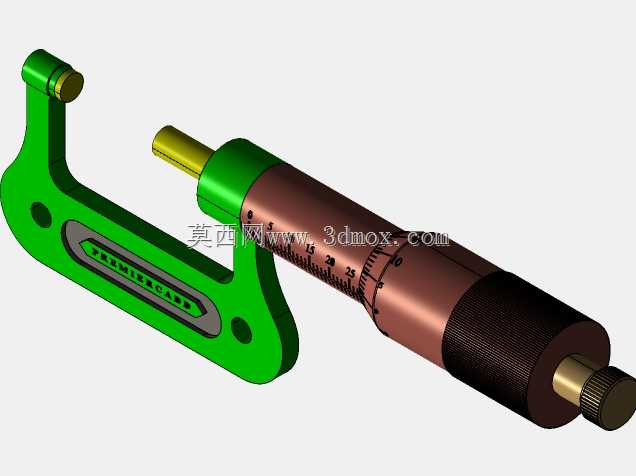

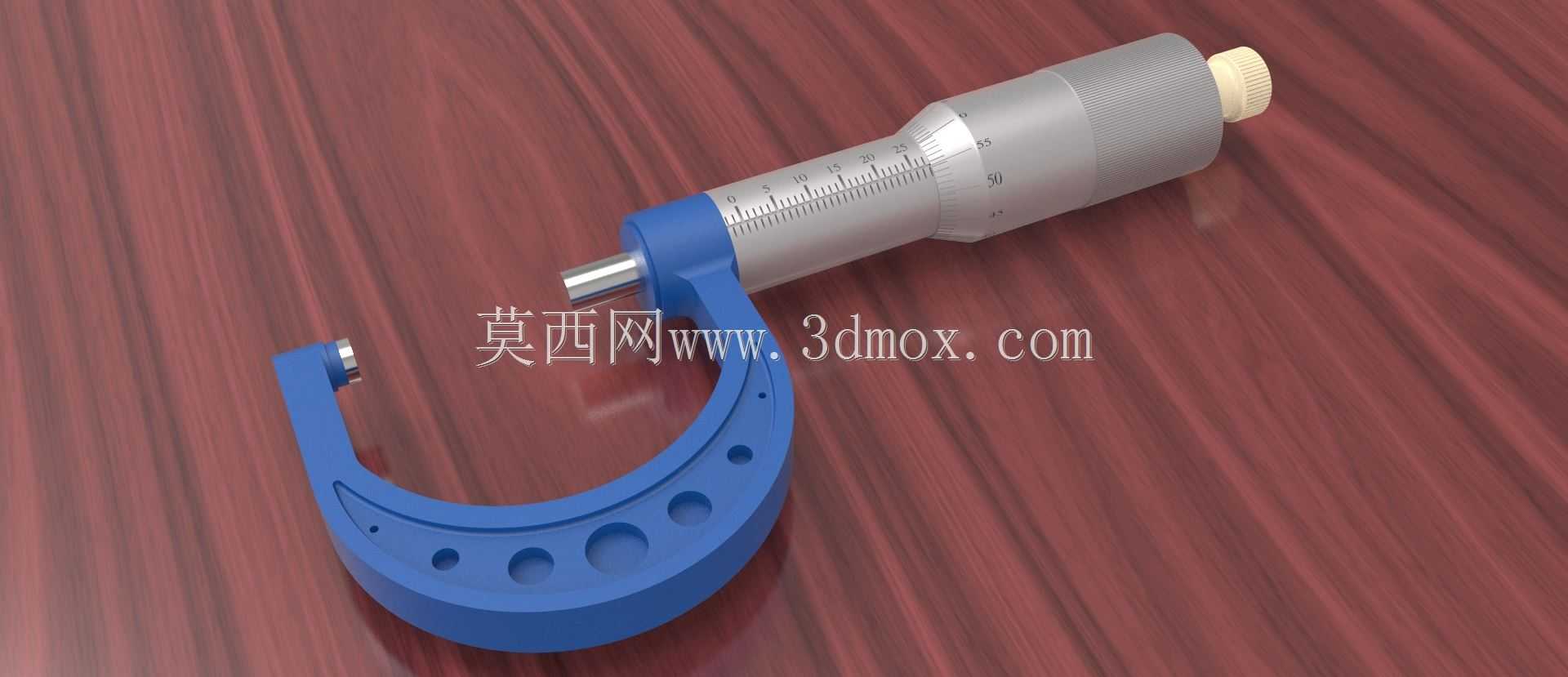

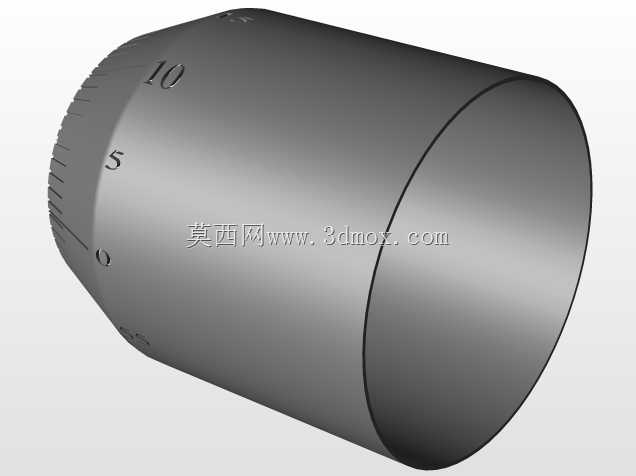

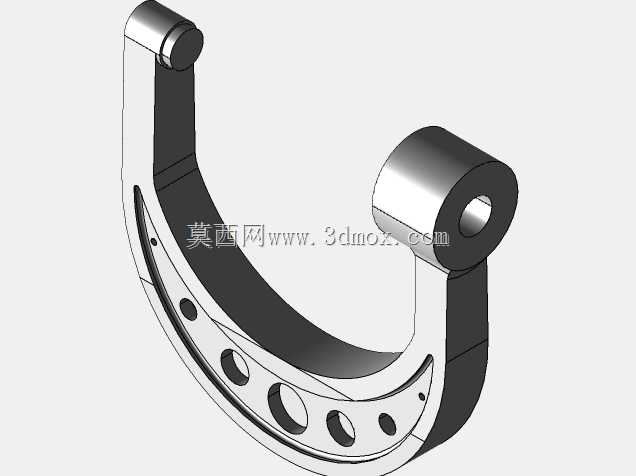

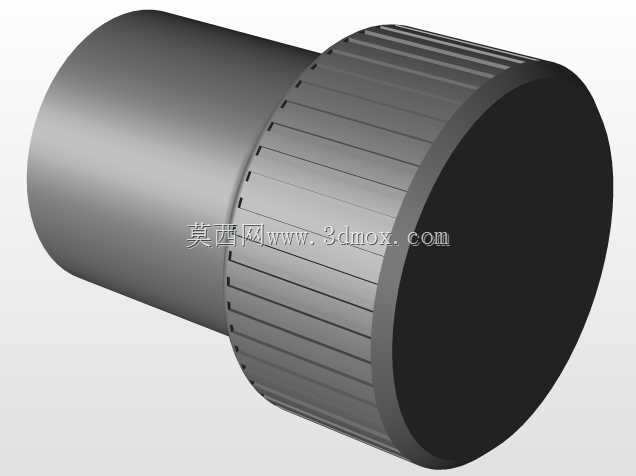

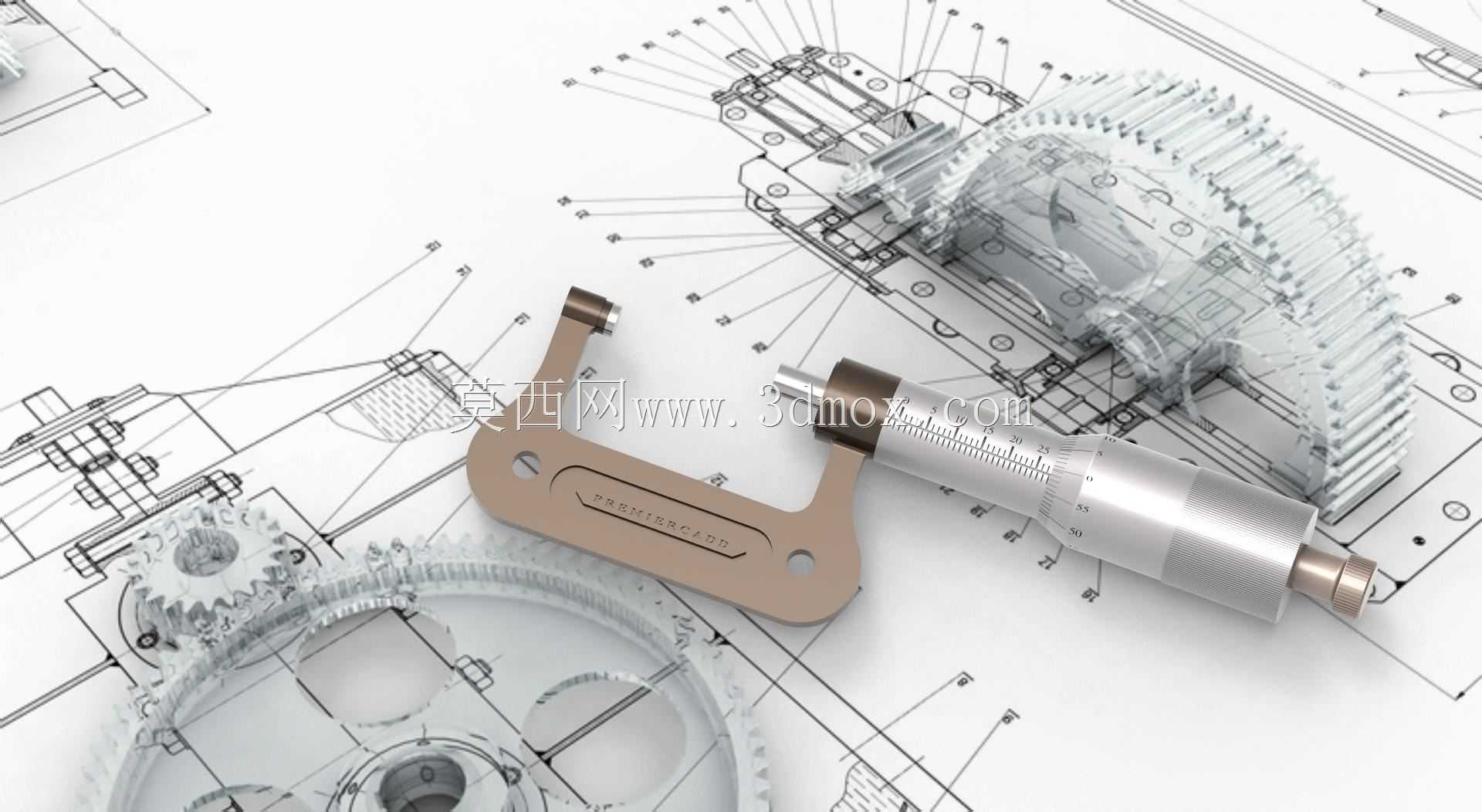

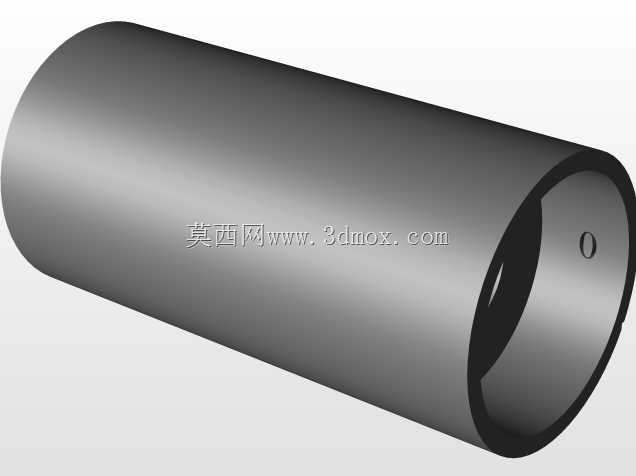

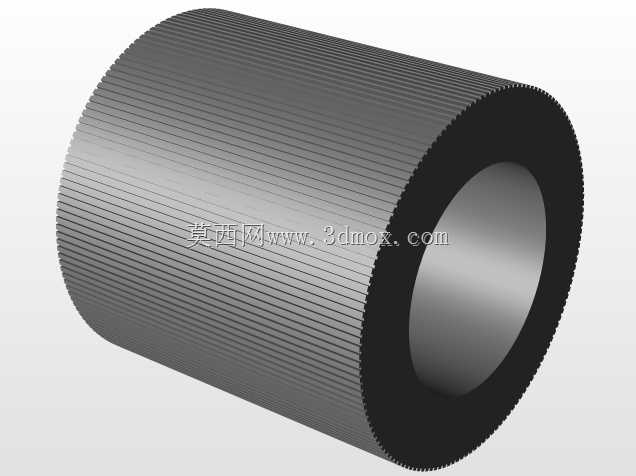

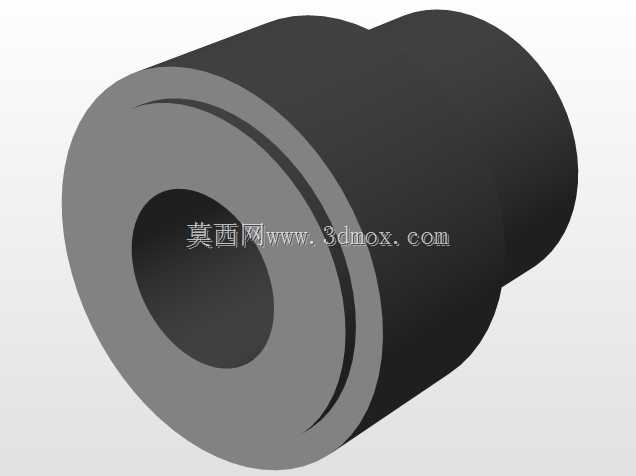

在机加工车间的工序间检测环节，这类平框与圆框结构结合的测微计，是一线质检人员和机床操作工手边离不开的测量器具，不同于普通单结构千分尺，它兼顾了平框千分尺测量稳定性强、圆框千分尺操作空间充裕的特点，能适配轴类零件外径、盘类零件厚度、小型冲压件形位尺寸的快速检测需求。从结构设计逻辑来看，这款测微计的尺架采用了带减重孔的C型圆弧结构，这种设计不是单纯为了减重，而是在保证尺架刚性、减少测量时受力形变的前提下，尽可能缩小握持部分的重量，长时间手持测量时不容易产生手部疲劳，尺架测量面的硬质合金测砧，经过精密研磨，平面度和平行度控制在微米级，避免长期使用后测量面磨损带来的系统误差。测微螺杆部分采用了精密螺纹副结构，螺距严格控制在0.5mm，配合固定套管和微分筒的刻度标识，能实现0.01mm的读数精度，尾部的测力棘轮装置是保证测量一致性的核心结构，当测砧与被测工件接触达到额定测力时，棘轮会发出空转的咔咔声响，避免不同操作人员施加的测量力差异过大，把薄壁零件压变形或者硬质零件测量时施力不足导致读数偏大。在实际使用场景里，它既可以在普通车床加工轴件时，卡在刀架旁做中途尺寸抽测，也能在质检室的检测台配合V型块做批量零件的终检，甚至在工装夹具装配时，用来测量定位销的伸出长度、垫片的实际厚度，适配的测量场景覆盖了从粗加工后余量确认到精加工前尺寸预判的全流程。从安装和适配边界来看，这款测微计的C型架开口尺寸对应常规0-25mm测量量程，尺架整体的外轮廓尺寸能适配大多数机加工工位的工具架摆放，不需要额外预留过大的存放空间，测微螺杆的移动行程全程无卡顿，配合尺架上的锁紧装置，能在测量完成后锁定读数，方便操作人员在视线离开测量位后再读取数值，避免现场光线或者工件位置遮挡导致的读数错误。不同于电子数显千分尺需要定期更换电池、担心切削液渗入电路的问题，这款机械式结构的测微计对车间恶劣环境的适应性更强，哪怕沾附少量切削液、金属碎屑，只要及时清理擦拭，就能长期保持测量精度，不需要频繁做校准维护，非常适合生产现场的高频次测量使用。
