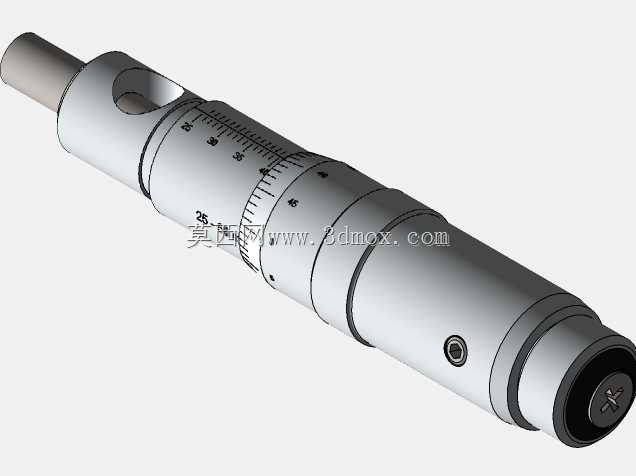

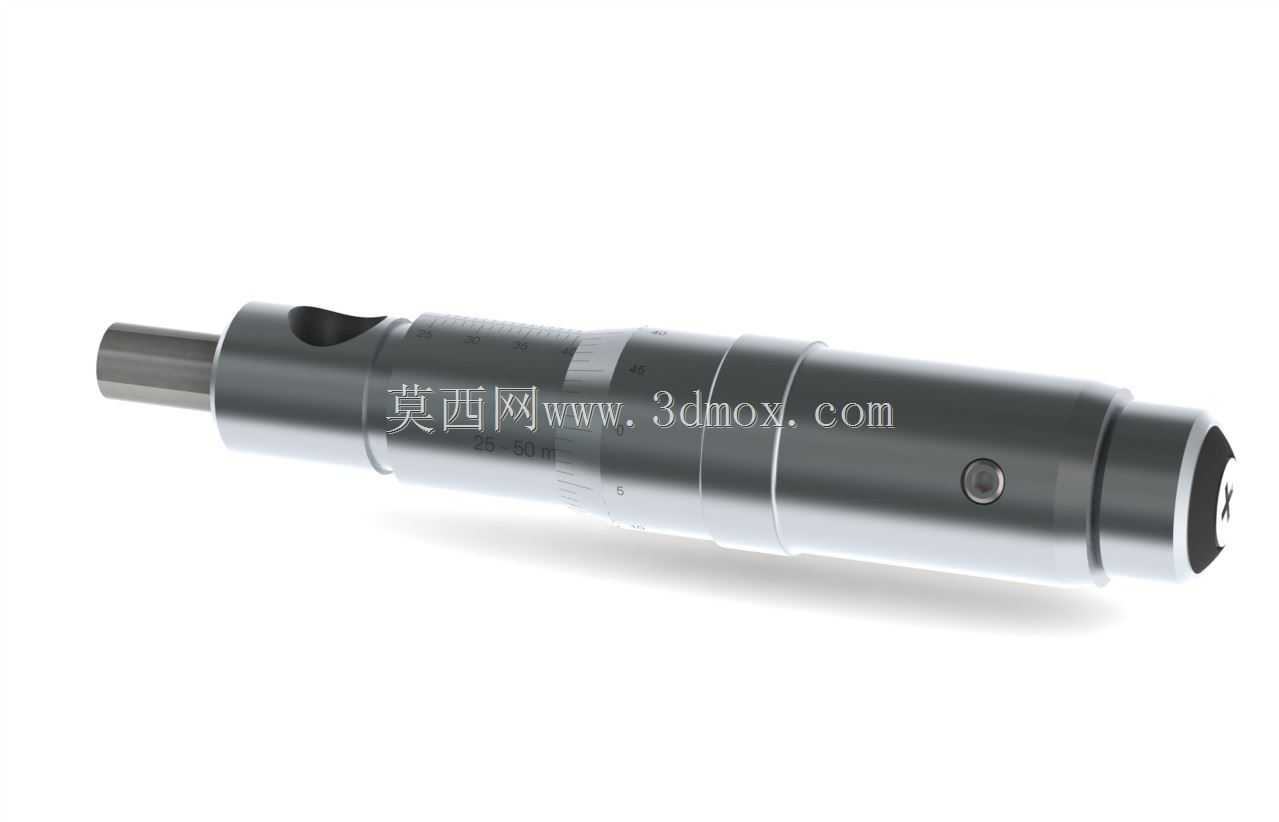

25-50mm量程螺旋测微头机械结构

这款测微结构核心覆盖25-50mm的长度测量区间，是车间现场精密尺寸检测环节常用的接触式测量执行部件，常被集成在专用检具、工装台架上完成轴类零件外径、槽宽、台阶高度等公差带较严的尺寸核验，也可单独作为手动测微元件用于小批量零件的工序间抽检。从结构设计逻辑来看，整体采用同轴阶梯轴布局，测微螺杆与固定套筒通过精密螺纹副配合，螺距严格控制在0.5mm，配合微分筒的圆周刻度等分设计，可实现0.01mm的读数值，满足IT6-IT7级精度零件的测量需求。外筒表面做了防滑滚花处理，方便操作人员单手旋转完成测头进给，测头端面采用硬质合金镶片，长期接触被测工件也不易出现磨损变形，能长期保持测量基准面的平面度要求。安装边界上，主体外圆为标准圆柱定位面，可直接穿装在检具的安装孔内通过侧面紧定螺钉锁固，轴向总长度适配常规检具的安装空间，测杆伸出端的行程完全覆盖25-50mm的测量区间，不会出现超程卡滞或量程不足的问题。锁紧装置布置在筒体侧面，扳动锁紧拨杆即可固定测杆位置，方便操作人员读取数值时避免测杆窜动带来的读数误差。在实际生产场景中，这类测微头常被替换在磨损报废的旧千分尺上作为备件使用，也可被设计人员集成到自制的专用测量工装中，比如用于测量轴承内圈宽度、活塞销外径等特定零件的尺寸，相比成品千分尺，单独的测微头结构更灵活，可根据工装的安装位置调整固定方式，适配更多非标准的测量场景。结构上还做了测力恒定设计，尾部的棘轮装置在测头接触工件达到额定测力后会自动打滑，避免操作人员推力过大导致螺纹副变形或工件被测面压损，这一设计也能有效降低不同操作人员的操作习惯带来的测量误差，保证批量检测时的数据一致性。筒体上的刻度线采用激光蚀刻工艺，长期使用摩擦也不会出现刻度模糊的问题，即使在车间有切削液飞溅的环境下，擦拭后刻度依然清晰可读。整体金属壳体做了发黑防锈处理，能适应车间多油污、多粉尘的使用环境，不会轻易出现锈蚀卡滞的问题。
