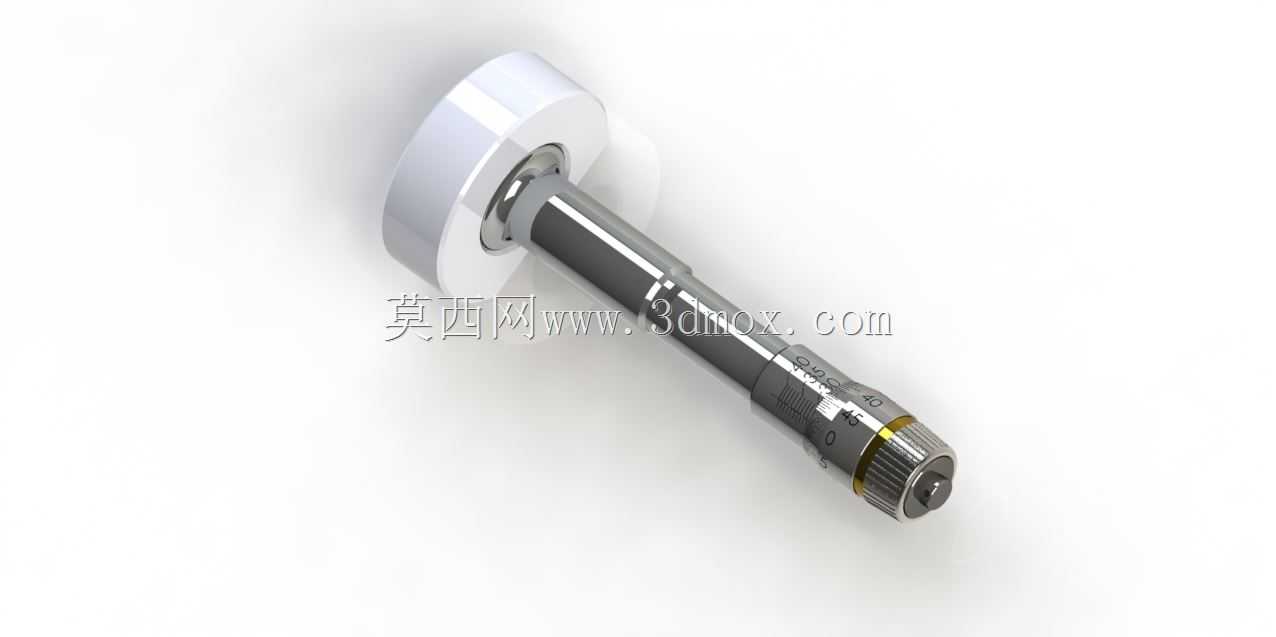

30-40mm量程地铁内部通道专用千分尺结构

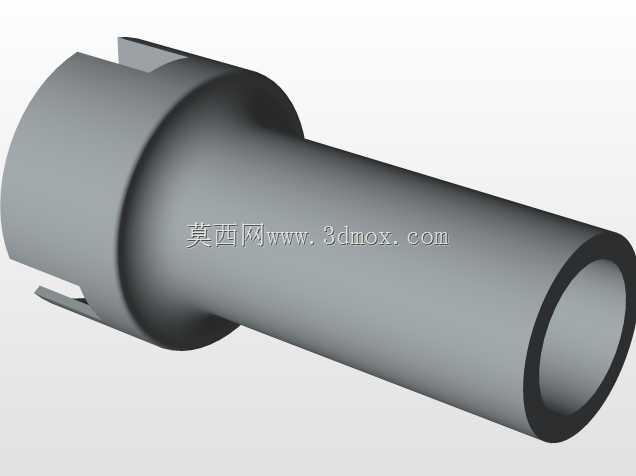

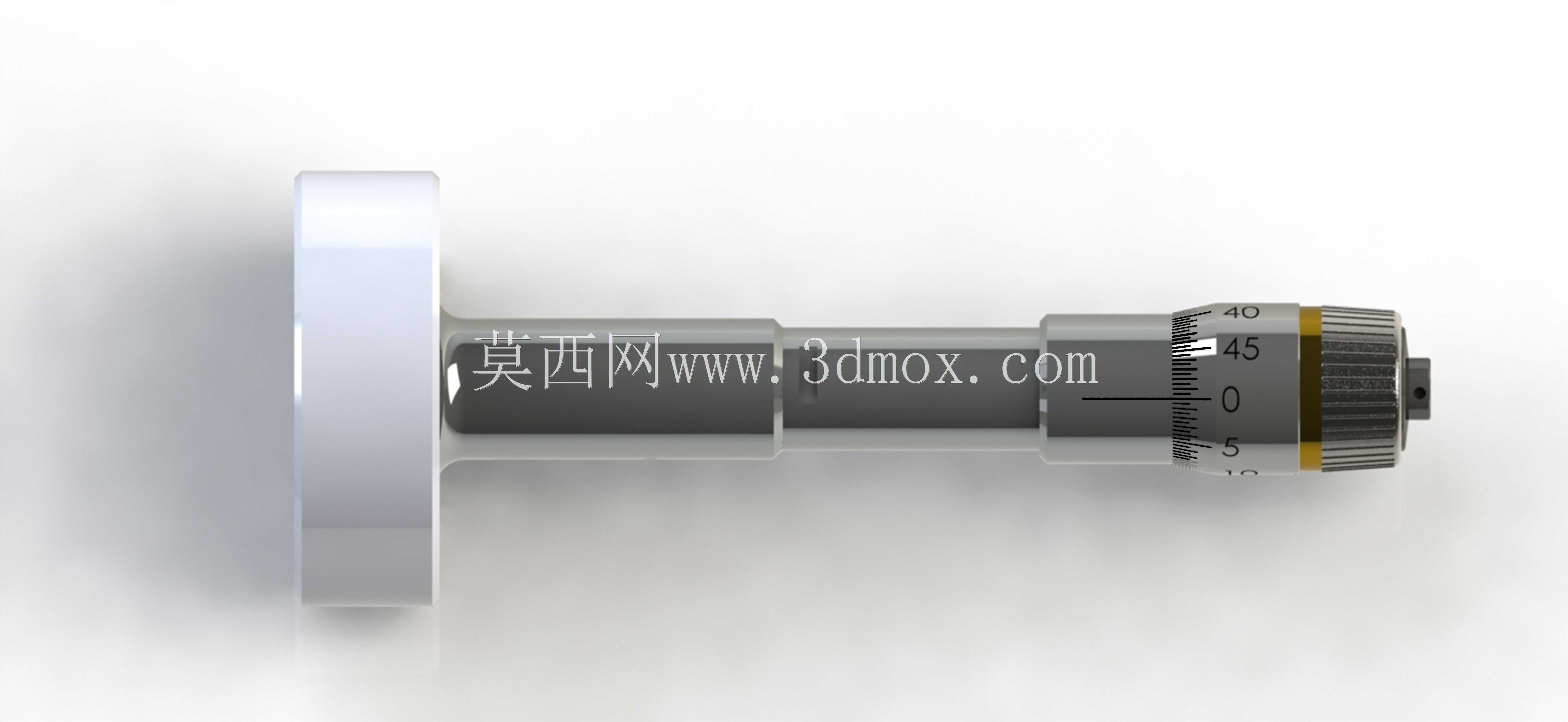

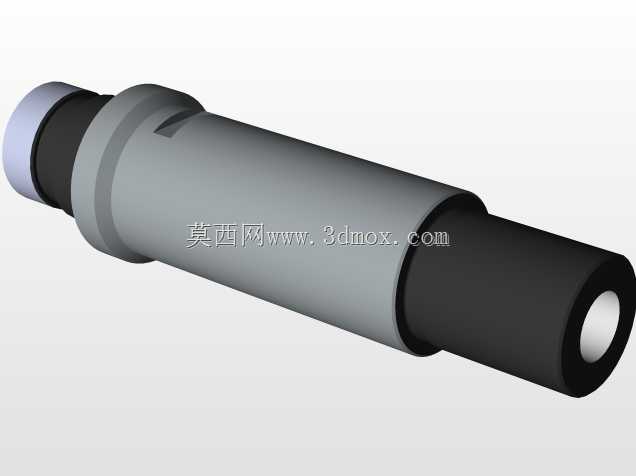

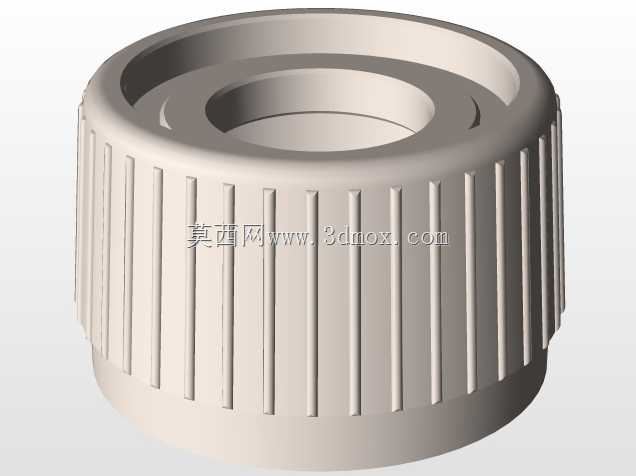

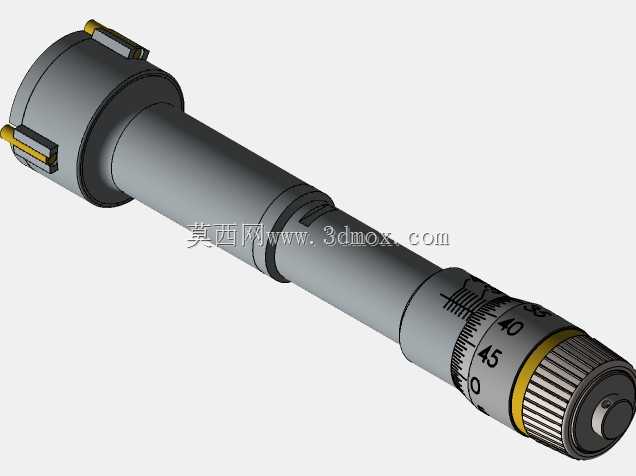

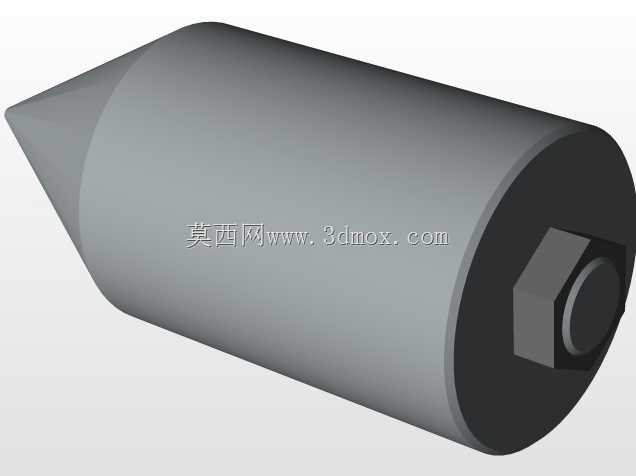

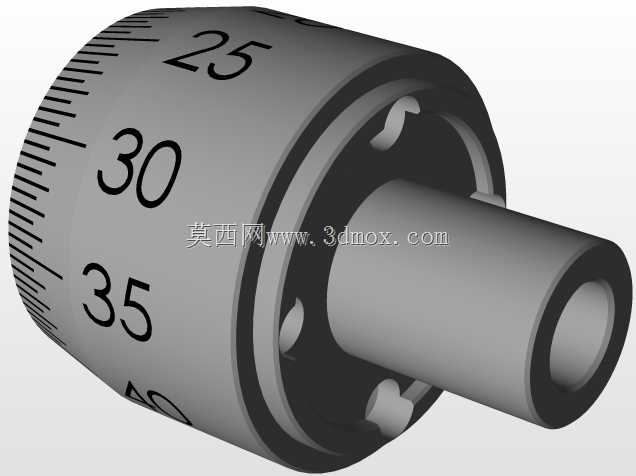

这款千分尺的结构设计，最初是针对地铁内部通道狭小空间内的管件内径检测需求做的适配，常规外径千分尺的测砧结构无法伸入狭长的通道间隙完成测量，因此在测头部分做了针对性的结构优化。从实际应用场景来看，地铁运维过程中需要对预埋管线、连接衬套的内径磨损量做定期检测，检测位置往往处于设备夹层、管线排布密集的区域，操作空间狭窄，常规量具的握持部分容易和周边管线发生干涉，这款结构将尺架的圆盘部分做了薄型化处理，握持端的直径控制在合理范围，伸入检测位置时不会剐蹭周边构件。从功能特性上看，该结构的测量量程覆盖30-40mm区间，测微螺杆的进给行程匹配量程范围，固定套管上的刻度线做了防滑耐磨的表面处理，微分筒的滚花结构采用等距细纹设计，戴劳保手套操作时也能稳定转动调节，不会出现打滑的情况。测头部分采用硬质合金镶片，长期接触金属管件内壁也不会出现磨损变形，保证测量精度的稳定性。设计思路上，没有沿用通用千分尺的对称尺架结构，而是将测力装置的位置做了偏移处理，在狭窄空间内操作时，手指可以从侧面触碰测力棘轮，不需要在测杆轴向预留额外的操作空间，这一点在地铁内部通道这种纵深小、侧向空间局促的场景下实用性很强。外形尺寸方面，尺架圆盘的厚度控制在12mm以内，测杆的整体长度适配30-40mm的测量深度，安装边界上不需要额外的辅助固定结构，单人手持即可完成全部测量操作，测头的接触面做了圆弧过渡，伸入管件内部时不会刮伤被测件的内壁镀层。从结构细节来看，锁紧装置采用侧边拨杆式结构，相比顶部锁紧的结构，在狭小空间内操作时不需要大幅度调整手部姿势，拨杆的阻尼力度适中，锁紧后测微螺杆不会出现微量位移，保证读数的准确性。尺身的刻度标记采用蚀刻填漆工艺，长期在潮湿、多粉尘的地铁运维环境下使用，刻度也不会出现脱落模糊的问题，整体结构没有多余的突出部件，伸入狭长间隙时不会出现卡滞的情况，完全适配地铁内部通道这类受限空间的精密测量需求。
