机加工检测用可调式测微固定支架结构

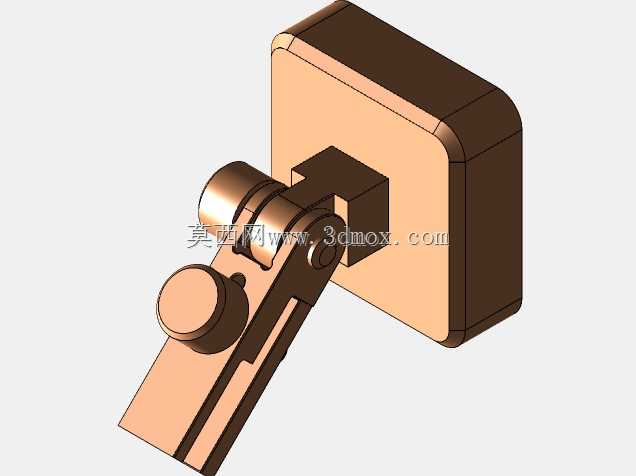

在精密机加工车间的工序间检测环节，这类测微支架是百分表、千分尺等测微类量具的核心配套辅具，主要解决手持量具检测时施力不稳定、定位基准偏移导致的测量误差问题，常见于CNC加工工位的首件检测、批量零件尺寸抽检场景，也可适配三坐标测量前的工件预定位、工装夹具找正等辅助作业。从结构设计来看，该支架采用方形安装基座作为固定基准，基座边缘做了圆角钝化处理，避免安装调试过程中划伤操作人员或工件表面，基座背面预留的安装接口可适配机床工作台T型槽、磁力表座安装面两种固定方式，安装边界可覆盖常规小型加工工位的检测需求，基座整体厚度控制在合理范围，不会过度占用工作台操作空间。支架的铰接调节结构是功能核心，连接臂与基座之间采用销轴铰接结构，可实现水平方向180度范围内的角度调整，连接臂上的锁紧旋钮采用滚花设计，无需借助扳手等工具即可手动完成锁紧固定，调整到位后不会出现测量过程中支架滑移、角度偏移的问题。测头安装位采用同轴孔设计，可适配市面上多数常规杆径的测微量具，安装孔侧面的顶丝结构可快速锁紧量具杆身，拆装调整效率较高，能满足不同检测场景下的量具快速更换需求。设计过程中优先考虑了检测作业的操作便利性，连接臂的长度经过反复校核，既保证足够的调整行程覆盖工件检测范围，又避免臂长过长导致的结构刚性不足，减少测量过程中的支架形变带来的读数偏差。整体结构没有冗余设计，所有活动部件的配合间隙控制在合理公差范围内，转动调节时无卡顿、旷量问题，锁紧后结构刚性可满足微米级测量的稳定性要求。在实际使用中，该支架可固定在机床工作台边缘，操作人员完成零件装夹后，无需移动工件即可调整支架角度完成关键尺寸的快速检测，大幅缩短工序间检测的辅助时间，尤其适合小型精密零件的批量加工检测场景，能有效降低检测人员的劳动强度，减少手持测量带来的人为误差。支架的外露金属部件均做了防锈处理，可适应车间内切削液、油污环境下的长期使用，日常维护仅需定期在铰接销轴处加注少量润滑脂即可，无需复杂的保养流程。
