高精度机械式千分尺结构三维数模

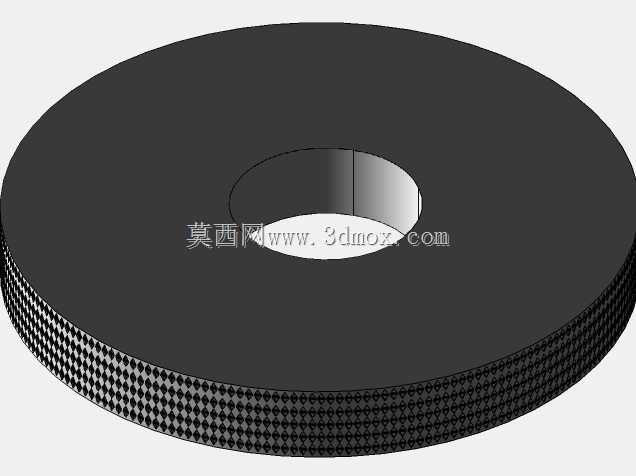

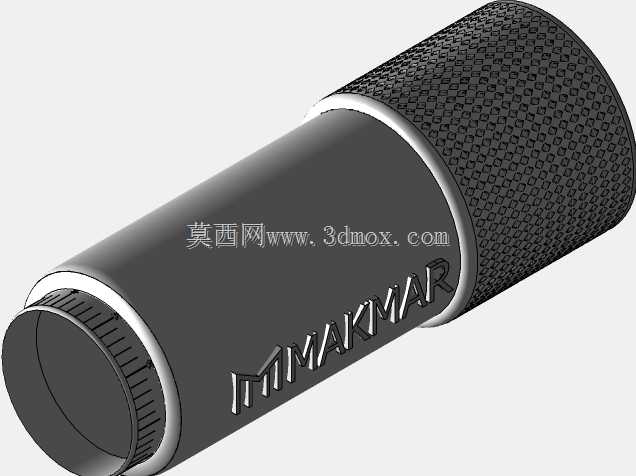

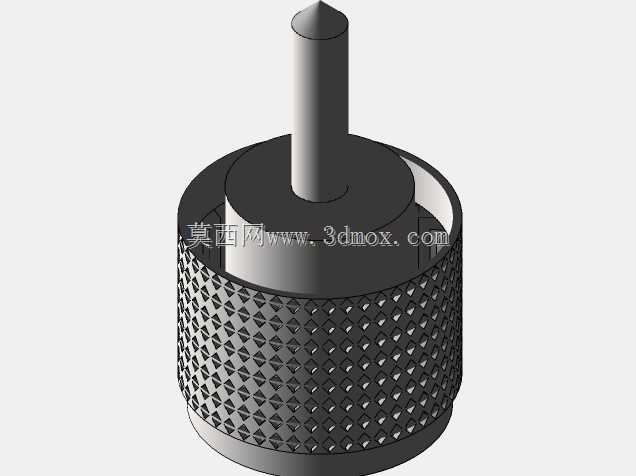

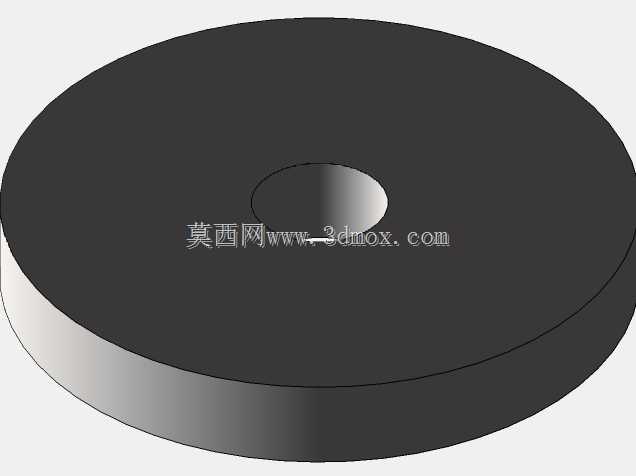

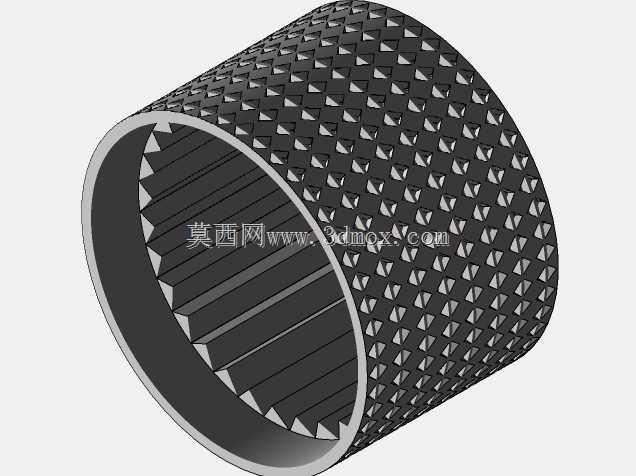

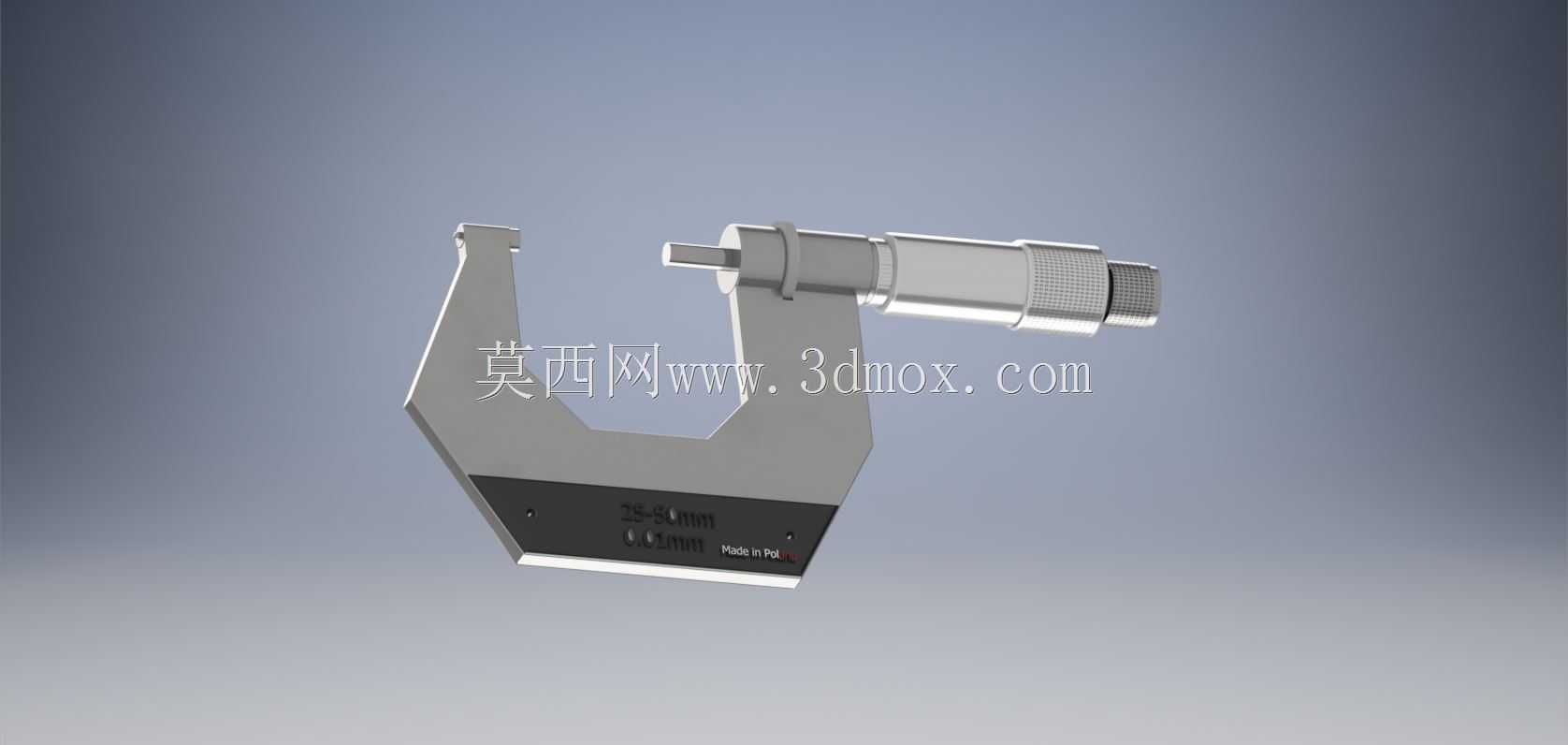

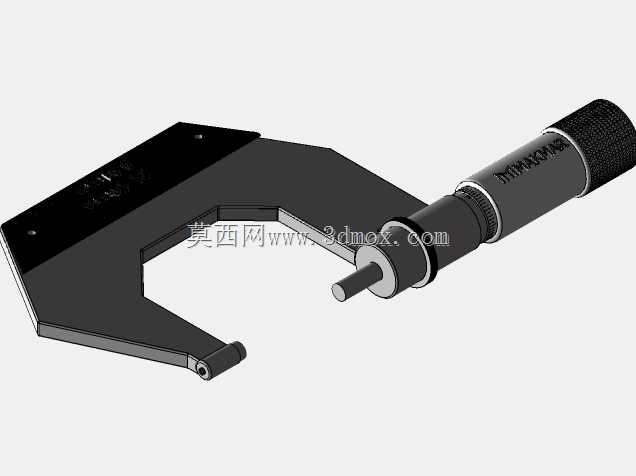

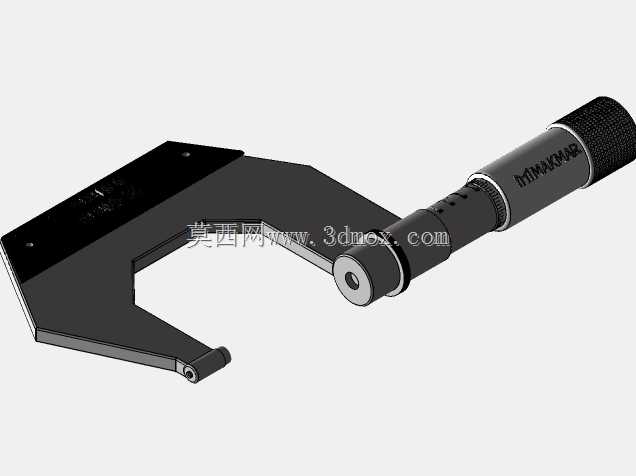

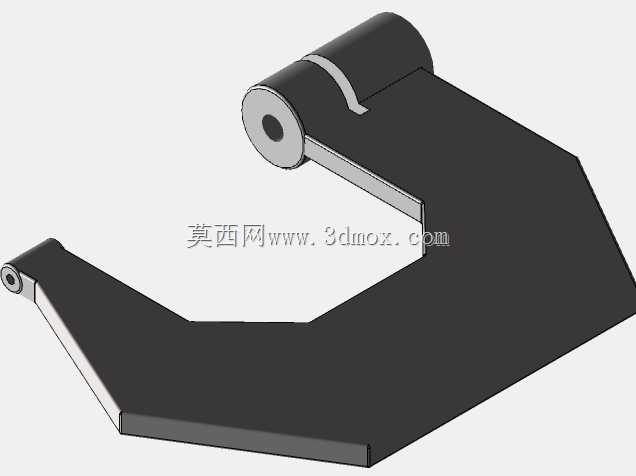

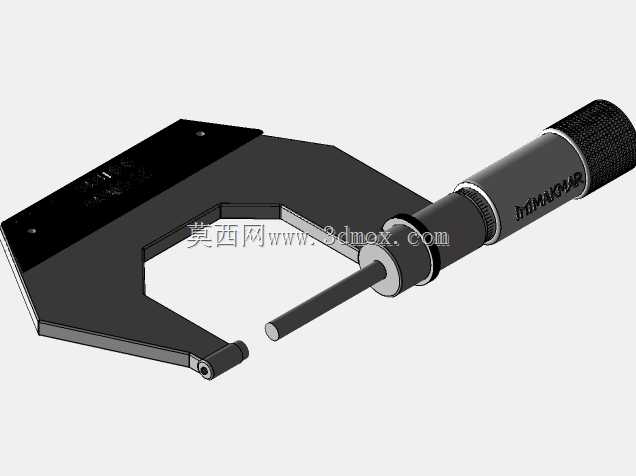

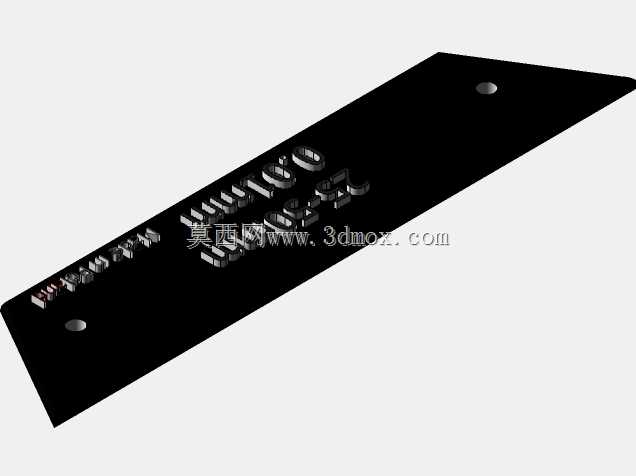

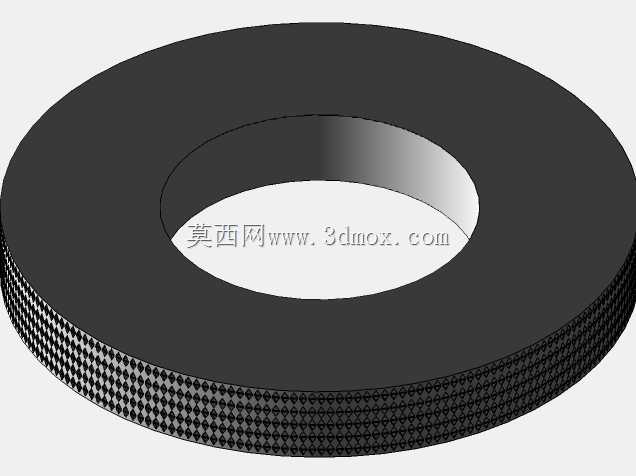

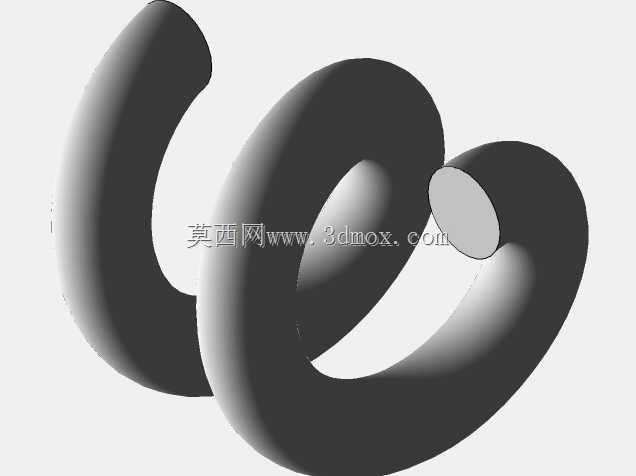

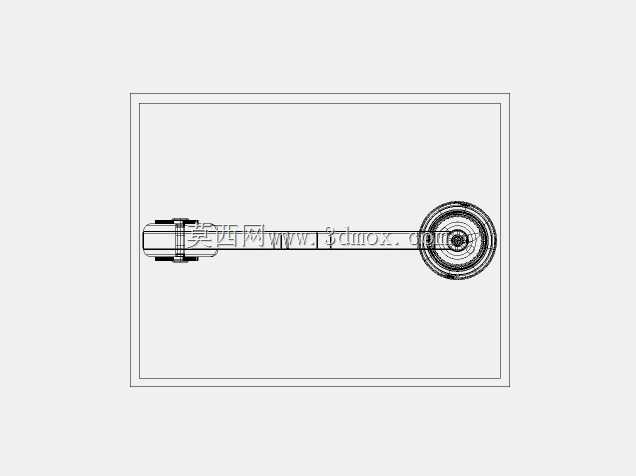

在机械加工现场的尺寸管控环节，千分尺是机台操作人员、质检人员手边离不开的接触式测量器具，这套数模完整还原了机械式千分尺的全零件装配关系，连内部离合器的棘爪结构、测力控制组件都做了1:1的结构复刻，不是仅做外形的外观模型。日常生产场景里，这类千分尺主要承担轴类零件外径、薄片类零件厚度、小尺寸槽宽的高精度测量任务，测量精度可达0.01mm，能满足IT6级及以上精度的零件尺寸终检需求，不管是普通车床加工后的轴径抽检，还是磨床工序后的成品全检，或是五金冲压件的料厚复核，都能适配使用场景。从设计逻辑来看，这套模型完全遵循机械式千分尺的传动原理：测微螺杆的螺距严格采用标准0.5mm规格，固定套管的刻度线间距、微分筒的锥面刻度排布都和实物一致，尺架部分采用了C型开口结构，在保证足够夹持跨度的同时，通过加厚尺架背部的壁厚来控制测量时的形变，避免夹持力带来的测量误差；测砧与测微螺杆的测量端面做了硬质合金镶片的结构预留，对应实物里的耐磨设计，能应对长期反复测量的磨损消耗。安装与尺寸边界上，这套千分尺的测量范围覆盖0-25mm常用量程，整体外形的最大宽度不超过120mm，尺架开口深度约35mm，能满足常规直径不超过70mm的轴类零件测量需求，不需要额外的安装基座，手持即可完成测量操作，尺架上的隔热垫结构也做了细节还原，避免手持时人体温度传导到金属尺架造成热胀冷缩的测量偏差。模型里的锁紧装置、测力棘轮都做了可动结构的装配约束，能直观演示千分尺的锁紧操作、测力控制的动作逻辑，对于刚接触计量器具的结构设计人员、质检岗位新人来说，能通过拆解模型快速理解千分尺的内部传动关系，也可以作为机械基础教学的演示模型使用，在做测量工位的工装设计时，也能直接调取模型匹配千分尺座的安装尺寸，避免反复测量实物尺寸带来的设计偏差。
