精密测量用测微计支撑固定支架结构

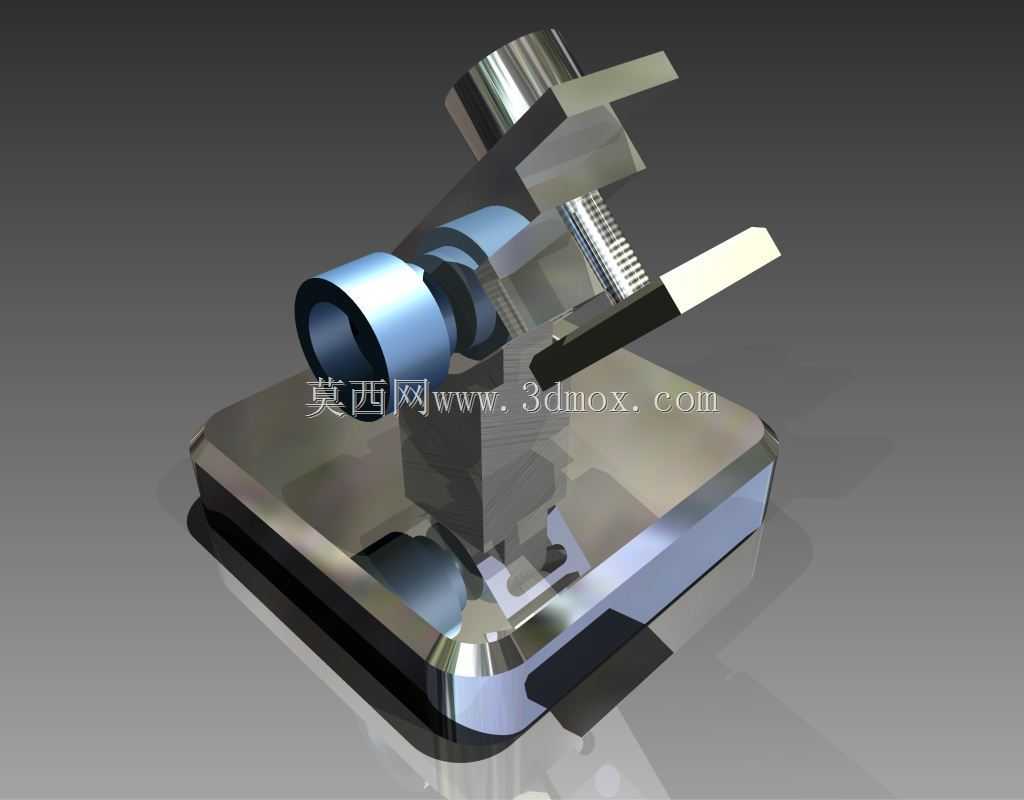

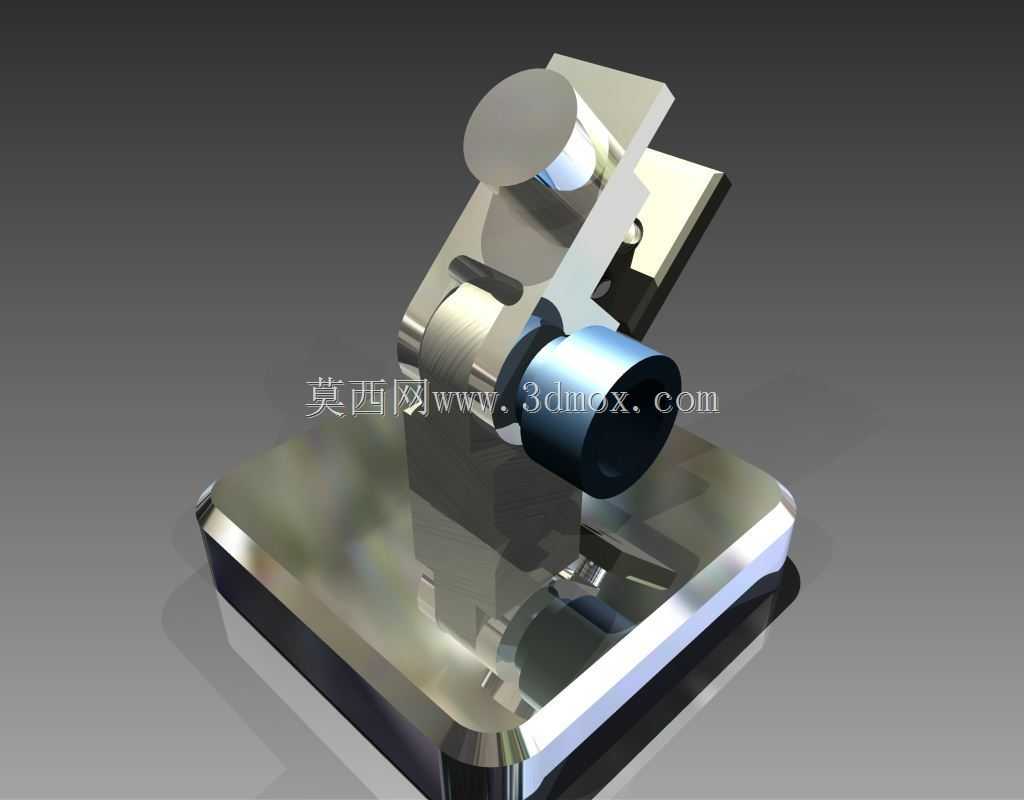

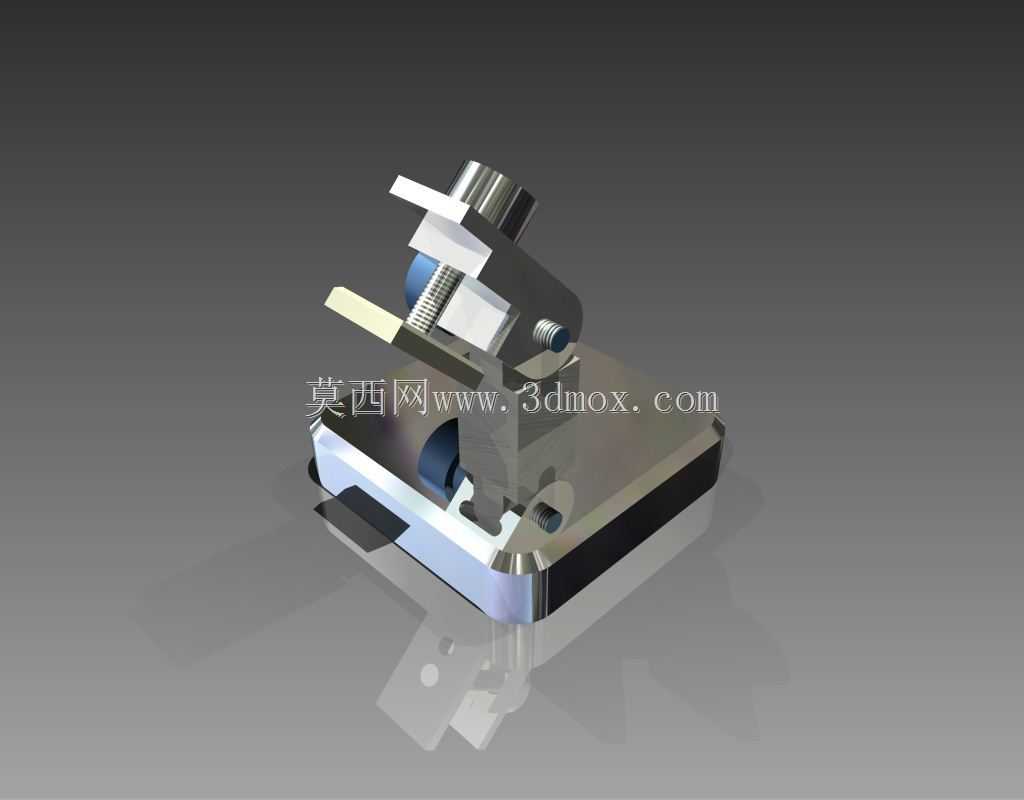

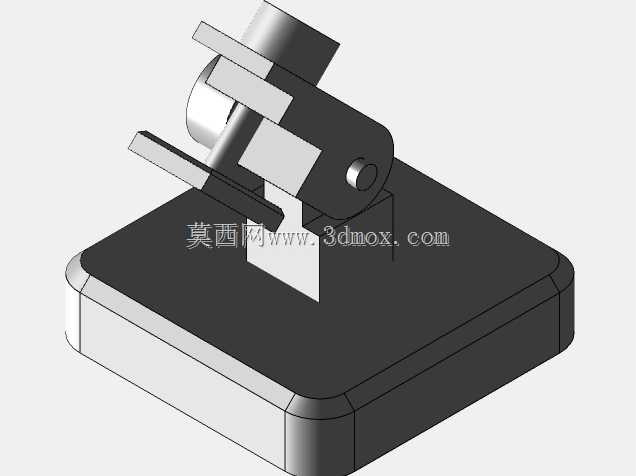

在精密计量检测工位、零部件尺寸抽检环节、实验室形位公差测量场景中，这类测微支架是固定测微头、千分尺测微螺杆的核心支撑部件，直接决定测量过程的稳定性与读数可靠性。不同于普通的夹持工装，该支架采用一体式厚重底座设计，底座边缘做了倒角与防滑贴合处理，放置在花岗岩检测平台或金属工作台面时，能依靠自身重量抵消测量操作时的按压力，避免支架偏移带来的测量误差，底座的安装边界预留了两个沉头固定孔，需要长期固定在专用检测工位时，可通过内六角螺栓将支架锁死在台面上，适配不同场景的使用需求。

从功能结构来看，支架上部设置了两个正交的安装位，水平方向的通孔用于穿装测微套筒，孔内壁做了精镗处理，同轴度控制在微米级，保证测微螺杆进给时无径向窜动；垂直方向的微调结构集成了细牙螺纹副，转动调节旋钮时可带动压块上下移动，实现对测微头的锁紧与高度微调，压块与测微头接触的面做了防滑纹理处理，锁紧后不会出现测微头下滑、偏转的问题。侧面伸出的悬臂定位块用于抵靠被测工件，定位块的工作面做了平面度研磨处理，作为测量基准面时能保证与测微螺杆轴线垂直，减少阿贝误差带来的测量偏差。

设计过程中优先考虑了测量场景的操作便利性，支架的整体高度控制在120mm左右，水平安装孔中心距离底座底面的高度为80mm，适配绝大多数台式测微计的操作高度，操作人员坐姿检测时视线能与测微套筒刻度线齐平，减少视差。所有棱边都做了R2以上的圆角处理，避免操作时刮伤手部或磕碰被测精密零件，金属表面做了镀硬铬处理，一方面提升耐磨性能，长期锁紧调节不会出现表面磨损掉屑，另一方面镀铬层的反光特性便于日常清洁，检测工位的油污、灰尘用无尘布擦拭即可清理，不会残留污渍影响测量环境。

支架的夹持范围覆盖常用的φ8mm、φ12mm标准测微套筒，不需要额外更换夹套就能适配不同量程的测微头，垂直微调的行程为15mm，能满足不同厚度工件的测量高度调整需求。底座的底面做了刮研处理，与工作台面的接触面积不低于85%，保证放置时无翘曲，即使在有轻微振动的生产车间抽检工位，也能保持测量稳定性，不需要额外加装减震垫。整个结构没有多余的冗余设计，所有受力部位都做了加厚处理，锁紧部位的壁厚达到8mm，长期反复锁紧松开不会出现塑性变形，能满足计量室常年高频使用的强度要求。
