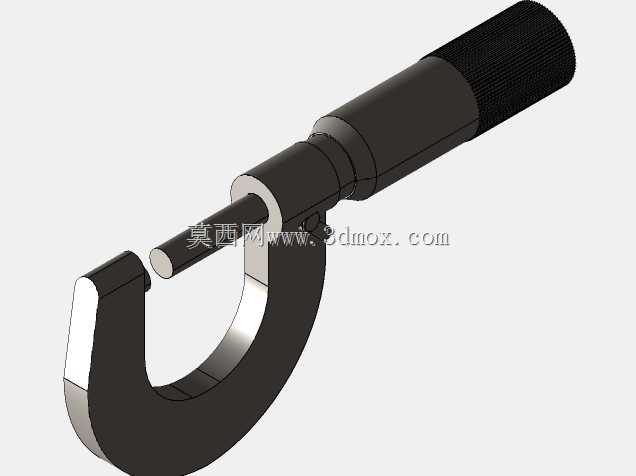

英制外径测量用千分尺结构设计

这款1英寸量程的千分尺，主要面向小尺寸精密零件的外径检测场景，在五金加工、精密零部件入厂检验、车间工序间尺寸抽检等环节都有广泛应用，能满足英制尺寸体系下0-1英寸范围内的高精度测量需求，相比普通卡尺，其测量精度能达到千分之一英寸级别，可适配轴承外圈、小直径轴类零件、精密销钉等对尺寸公差要求严苛的工件检测。从结构设计来看，整体采用C型架作为主体承载结构，架体部分做了加厚处理，能减少手持测量时的形变误差，架体开口尺寸刚好覆盖1英寸量程内的工件装夹需求，测量砧座与测微螺杆的同轴度经过结构校核，保证测量时测头与工件表面垂直接触，避免因接触倾斜带来的测量误差。测微套筒部分做了滚花纹理设计，增大手指旋转时的摩擦力，方便操作人员单手完成微调操作，锁紧装置设置在套筒靠近架体的位置，测量完成后可直接锁定测微螺杆位置，方便读取数值或是在批量检测时快速比对尺寸。设计过程中重点考虑了手持操作的人机工程，C型架的握持弧度贴合手掌形态，整体重量控制在单手可长时间持握的范围，不会给检验人员带来额外的操作负担，测微螺杆的进给行程做了限位设计，避免超出行程后螺杆脱出或是损伤内部螺纹副。从安装与使用边界来看，这款千分尺不需要额外的固定安装，属于手持便携类检测工具，C型架的喉深尺寸经过优化，能够覆盖常规小尺寸零件的测量深度需求，对于台阶轴类零件，也能避开台阶位置完成目标轴径的测量，不会出现架体与工件干涉的情况。测头部分采用硬质合金材质镶嵌，提升长期使用的耐磨性能，减少日常磨损带来的精度损失，整体结构没有多余的冗余设计，所有部件都服务于测量精度与操作便利性的核心需求，内部螺纹副的螺距匹配英制测量的刻度换算逻辑，套筒上的刻度标识清晰，操作人员可直接读取英制尺寸数值，不需要额外做单位换算，能提升车间现场的检测效率。在实际使用场景中，这类千分尺常被放置在生产工位旁的工具架上，方便操作工人随时对加工中的零件做尺寸自检，也会在质检部门的精密检测台作为常规量具使用，适配小尺寸精密零件的全流程尺寸管控需求，结构设计上充分考虑了车间复杂使用环境下的可靠性，架体表面做了防锈处理，避免车间切削液、油污侵蚀带来的锈蚀问题，延长量具的使用寿命。
