内螺纹检测专用双头塞规结构设计

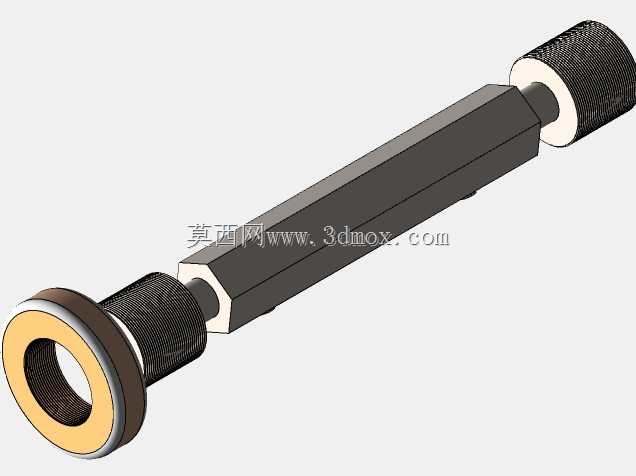

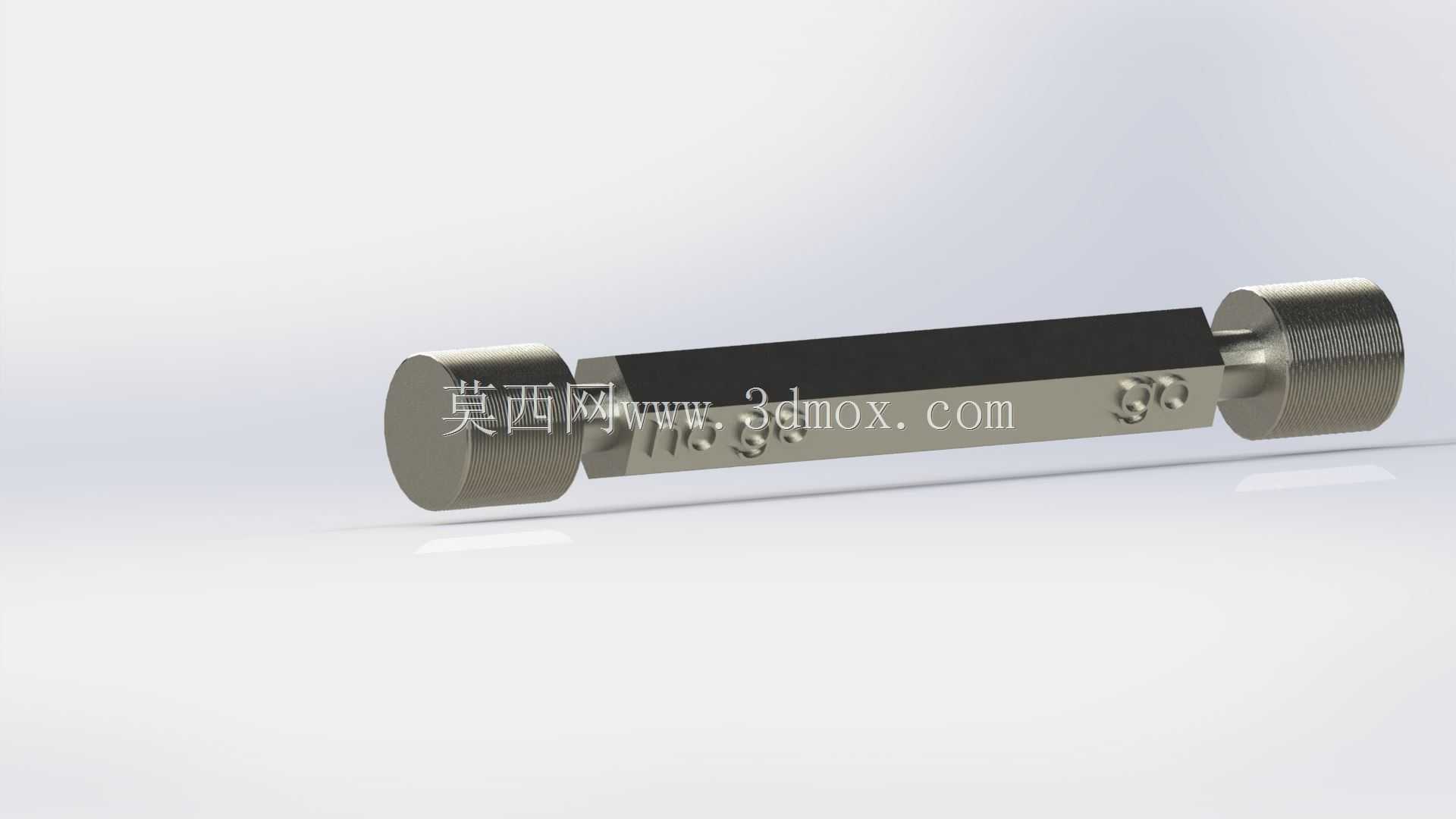

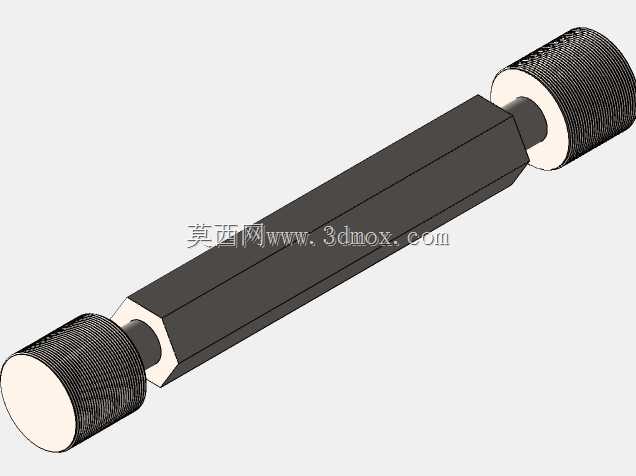

在机械加工的螺纹工序终检环节，内螺纹的尺寸合规性直接决定螺纹副的装配可靠性，这款双头螺纹塞规正是针对批量内螺纹检测场景开发的专用检具，区别于单头塞规需要反复更换通端、止端测头的操作，双头结构将通、止测头集成在同一规体两端，检测时无需更换测头即可完成单次全项判定，能大幅压缩流水线终检的单工件检测时长，适配汽车零部件、通用五金、液压管件等行业的内螺纹批量检测需求。从实际检测逻辑来看，塞规的通端测头模拟合格外螺纹的最大实体状态，检测时需能完全旋入被测内螺纹全行程，止端测头模拟合格外螺纹的最小实体状态，检测时旋入量不得超过两个螺距，以此判定内螺纹的中径、螺距、牙型角是否落在公差带范围内，相比螺纹千分尺、三针法等间接测量方式，塞规检测属于定性快速判定，不需要读取测量数值，对一线检测人员的技能门槛更低，适合生产现场的高频次快速筛查。这款塞规的结构设计充分考虑了现场使用的磨损与操作需求，两端测头采用与规体分体的装配结构，测头选用高碳铬轴承钢材质，经淬火处理后硬度达到HRC58-62，表面做镜面抛光处理降低旋合摩擦阻力，长期使用磨损后可单独更换测头，无需报废整体规体，能有效降低检具的长期使用成本；规体中段做了扁平化防滑处理，表面滚压标注对应的螺纹规格、公差等级标识，检测人员握持时不易打滑，也能快速识别塞规对应的检测规格，避免不同规格塞规混用导致的检测误判。从安装与适配边界来看，这款塞规针对中小规格普通内螺纹设计，测头与规体的同轴度控制在0.01mm以内，避免同轴度误差导致的通端卡滞、止端误判问题，两端测头的有效旋合长度覆盖对应规格螺纹的常用旋合深度，规体总长度控制在单手握持舒适区间，检测深孔内螺纹时可在规体尾部加装延长杆，不会破坏原有检测精度。日常使用中需要注意，塞规属于精密量具，使用前需清理被测螺纹内的铁屑、切削液残留，避免杂物卡入牙型导致检测误差，使用后需擦拭干净涂抹防锈油存放，定期送计量部门做精度校准，确保检测结果的可靠性。
