机加工车间用千分尺固定支撑测微架

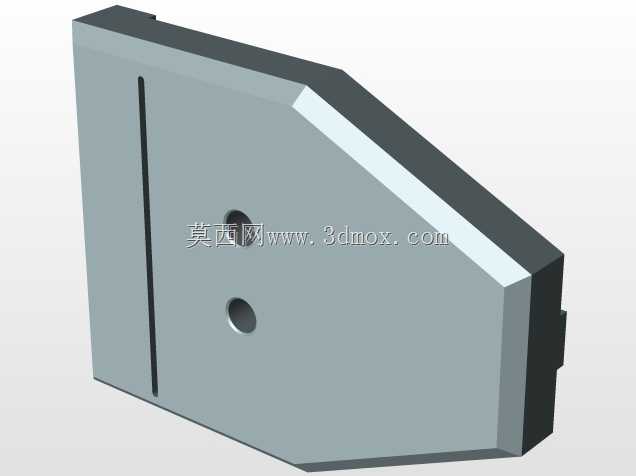

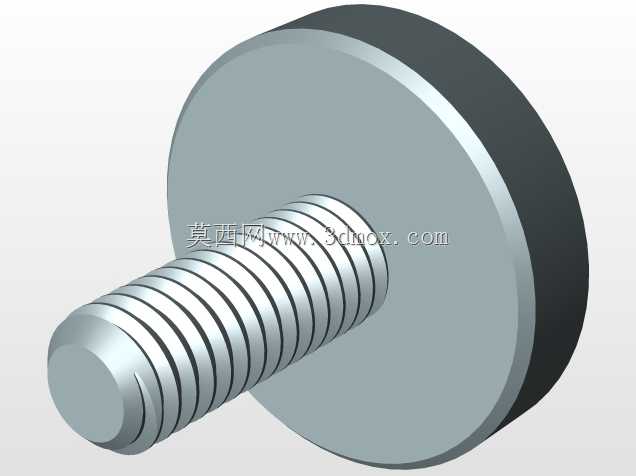

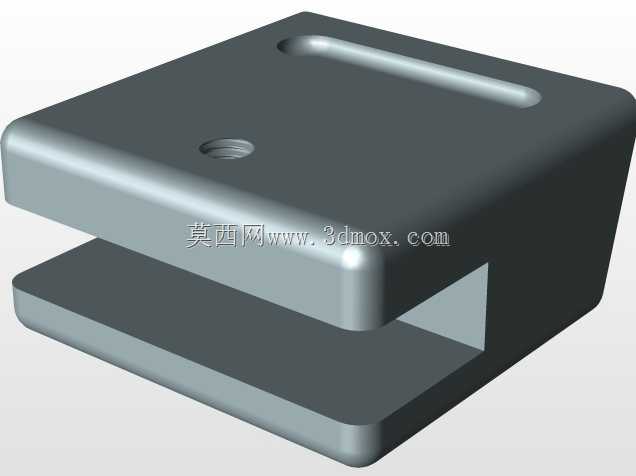

在机加工车间的日常尺寸检测环节，手持千分尺完成批量工件的重复测量时，很容易因为手部施力不均、持握角度偏移带来测量误差，尤其是小尺寸精密轴类、薄壁套类零件的批量抽检场景，操作人员长时间手持量具还会产生疲劳，进一步放大检测偏差，测微架就是针对这类场景设计的量具辅助支撑结构。这套测微架的核心功能是为千分尺提供稳定的刚性固定基准，使用时将千分尺尺架卡装在支撑座的定位槽内，通过侧面的锁紧旋钮完成固定，让千分尺测砧与测微螺杆的轴线保持水平固定状态，检测时操作人员只需单手取放工件、转动棘轮套筒即可完成读数，无需全程持握千分尺本体，既能保证每次测量的施力方向一致，也能降低长时间重复检测的劳动强度。从设计思路来看，整个结构优先考虑装夹通用性与操作便利性，底座采用加宽的平底结构，重心落在底座几何中心范围内，放置在铸铁检测平台上不会出现侧翻，支撑立臂与底座之间采用加强筋过渡，避免千分尺装夹后立臂出现挠度变形，影响测量基准的稳定性；千分尺装夹位设计了可调式V型定位槽，可适配不同测量量程的外径千分尺尺架，锁紧端采用尼龙顶块，锁紧时不会刮伤千分尺的烤漆尺架表面，同时能提供足够的锁紧摩擦力，避免测量过程中千分尺出现移位。在安装边界与外形尺寸上，这套测微架的底座横向跨度控制在常用检测平台的工位占用范围内，不会过多挤占平台上其他检具、工件的放置空间，支撑立臂的高度设计匹配操作人员坐姿检测时的视线高度，读数时无需刻意低头或抬臂，符合人机工程学要求；底座底部预留了两个沉头安装孔，若需要固定在专用检测工位上，可通过内六角螺栓将测微架锁紧在平台T型槽内，进一步提升高频检测场景下的结构稳定性。除了常规的外径千分尺装夹使用，这套结构也可通过更换定位垫块适配杠杆千分尺、数显千分尺的固定需求，在精密零件终检、工序间抽检、计量室校准等场景都能适用，能有效统一测量基准，减少人为因素带来的检测误差，提升批量检测环节的工作效率。结构上没有多余的复杂传动部件，日常维护只需定期清理定位槽内的切屑、灰尘，在锁紧旋钮的螺纹处涂抹少量润滑脂即可长期使用，不会因为结构复杂带来额外的故障点，适配车间现场的粗放使用环境。
