三丰关节式数显测微计结构设计

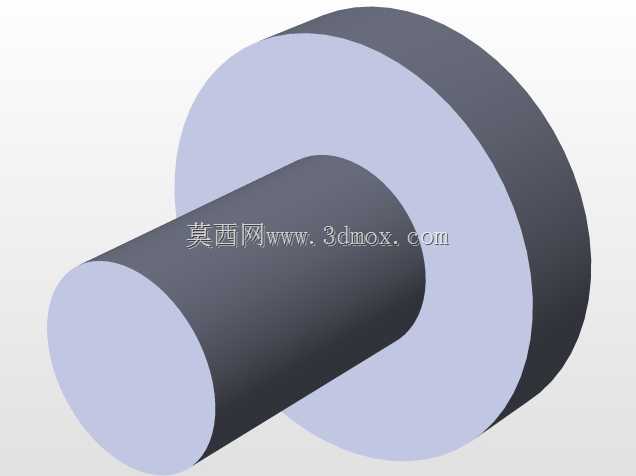

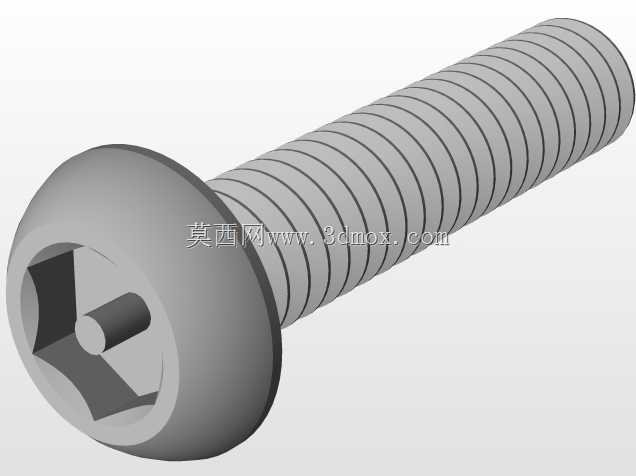

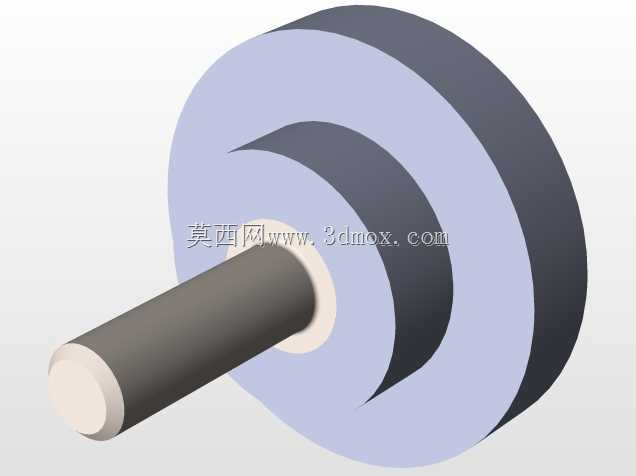

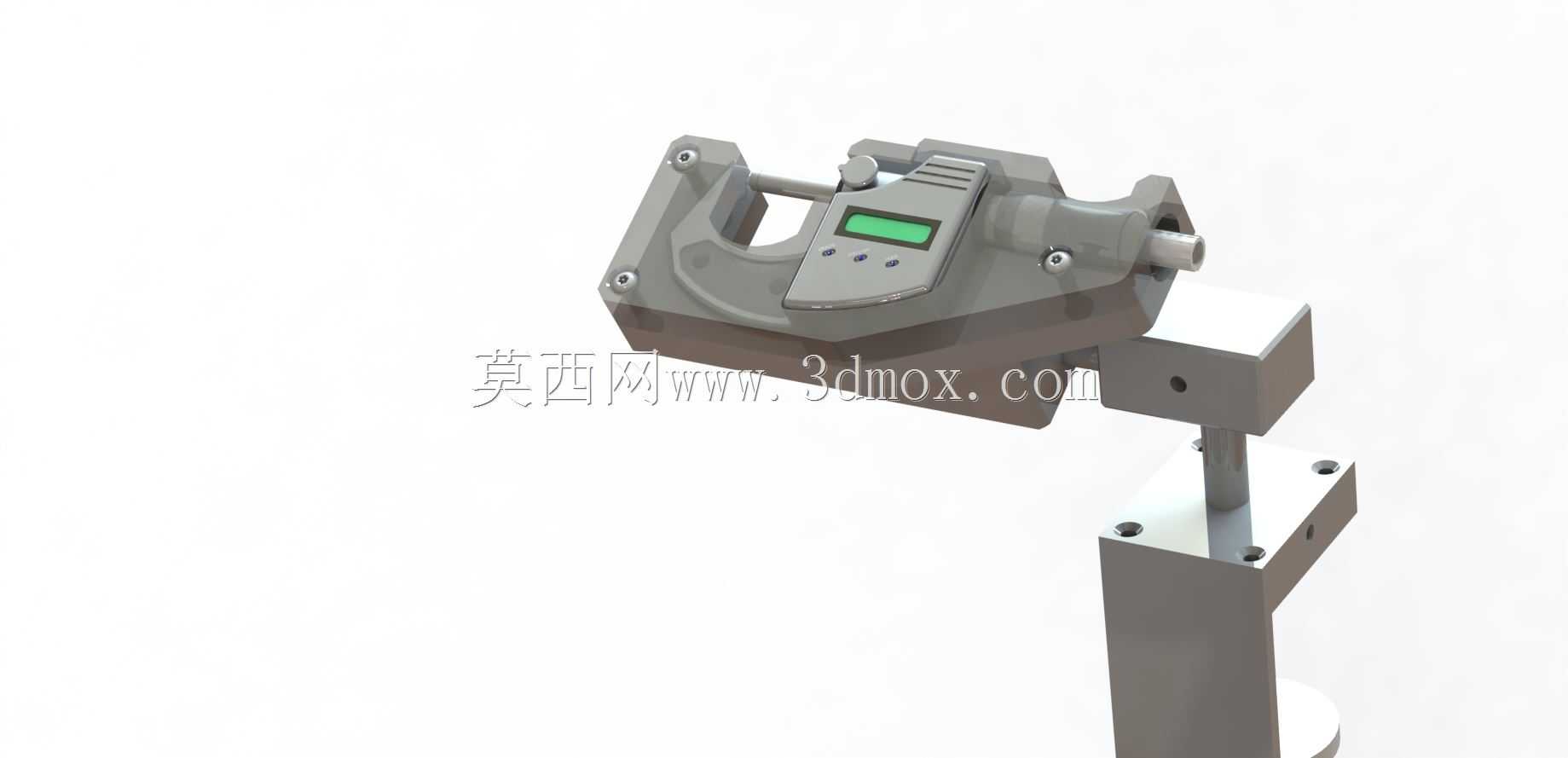

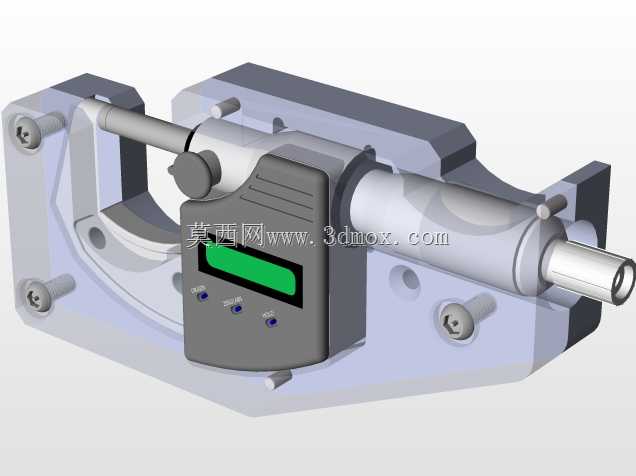

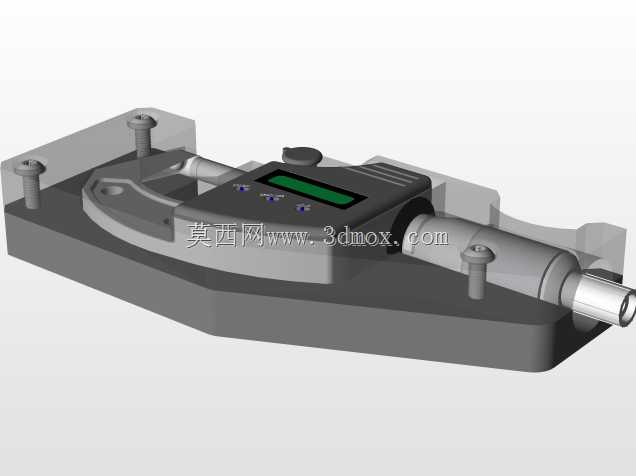

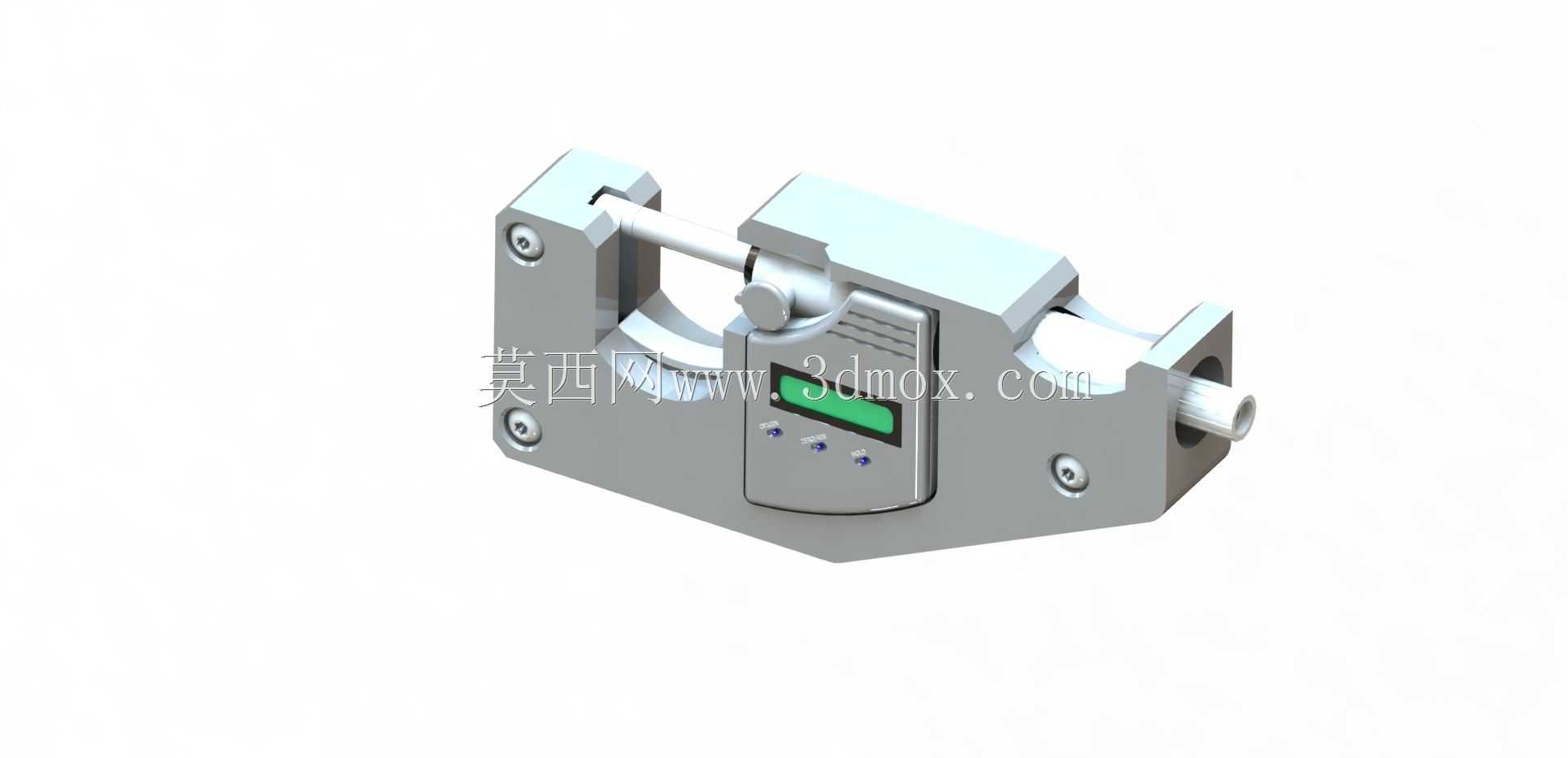

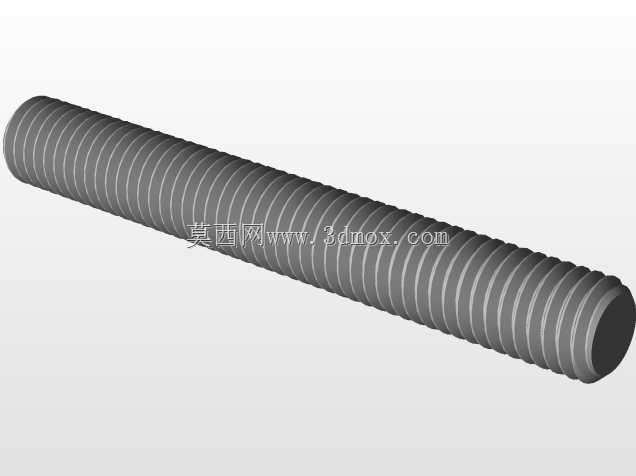

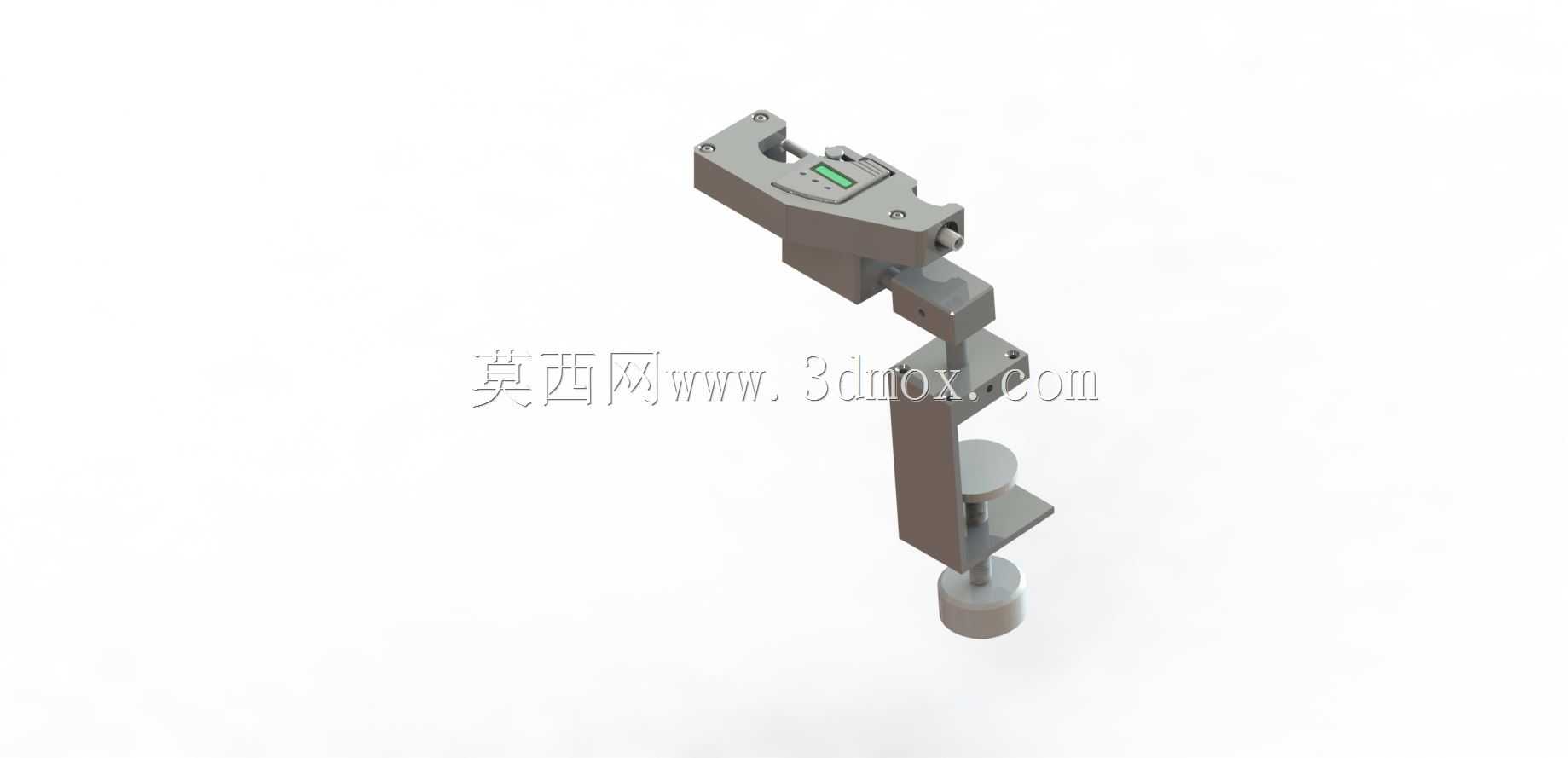

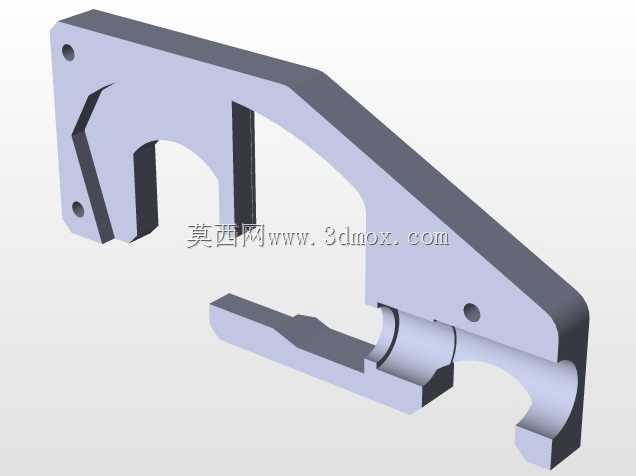

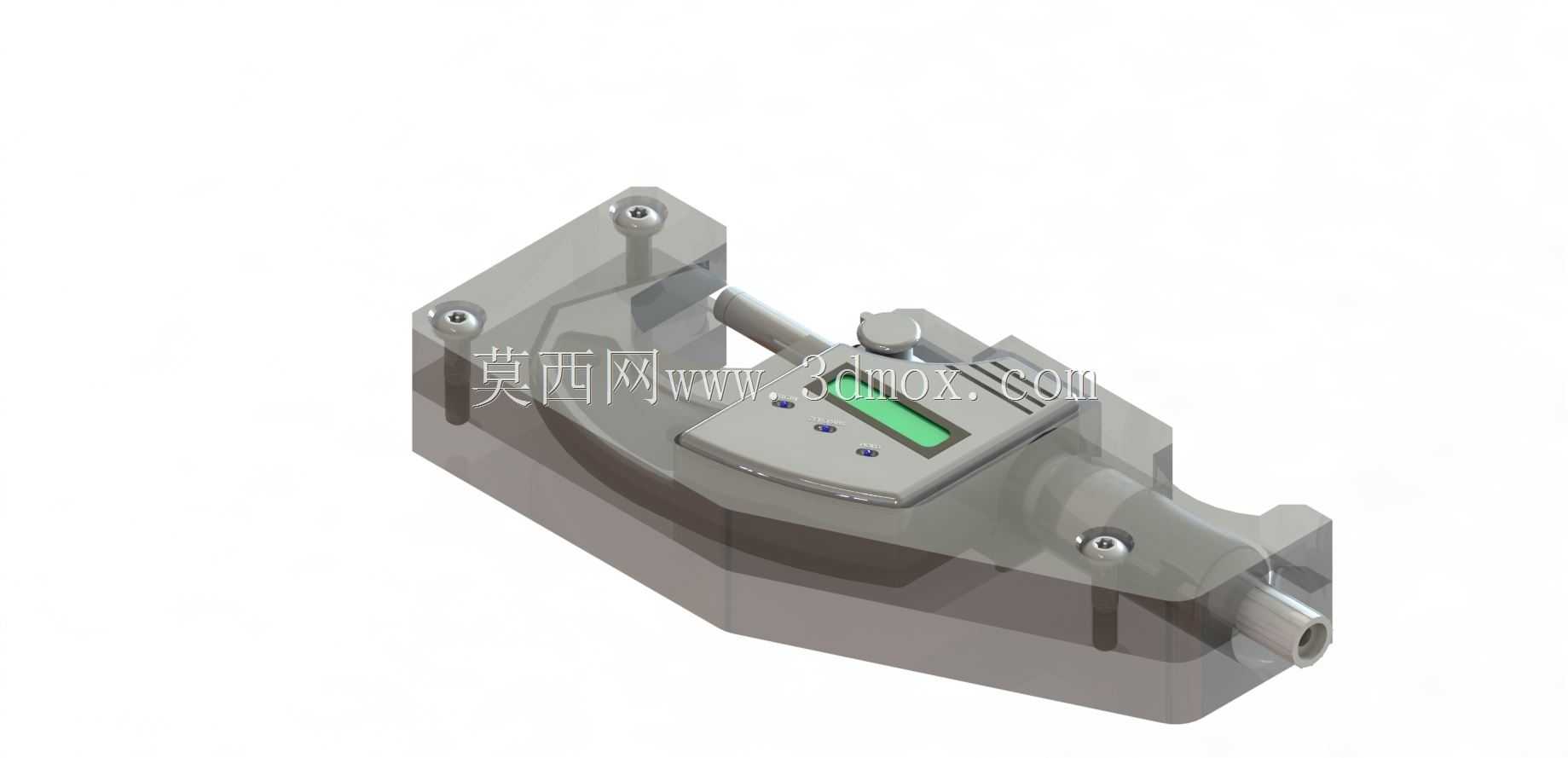

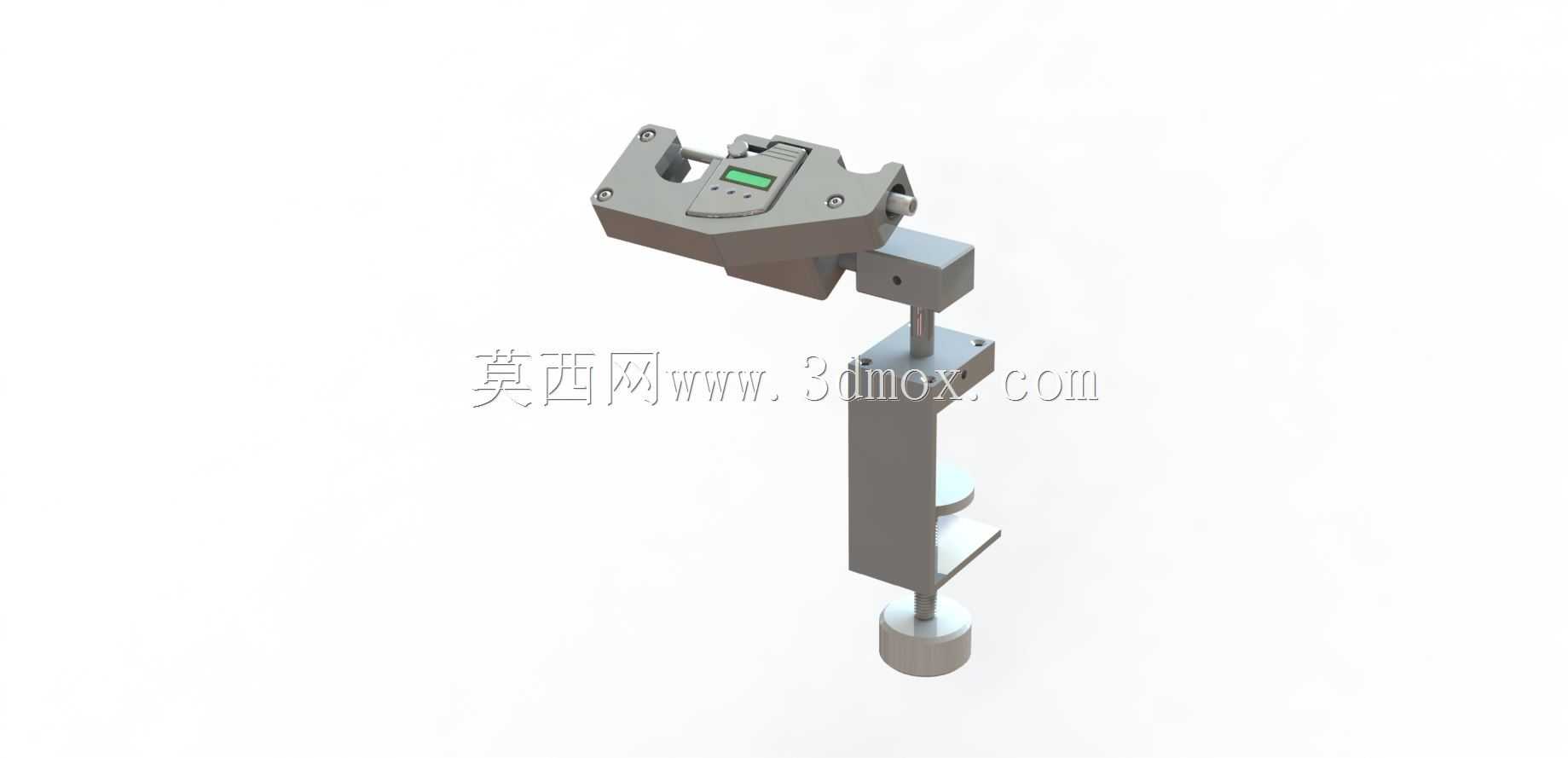

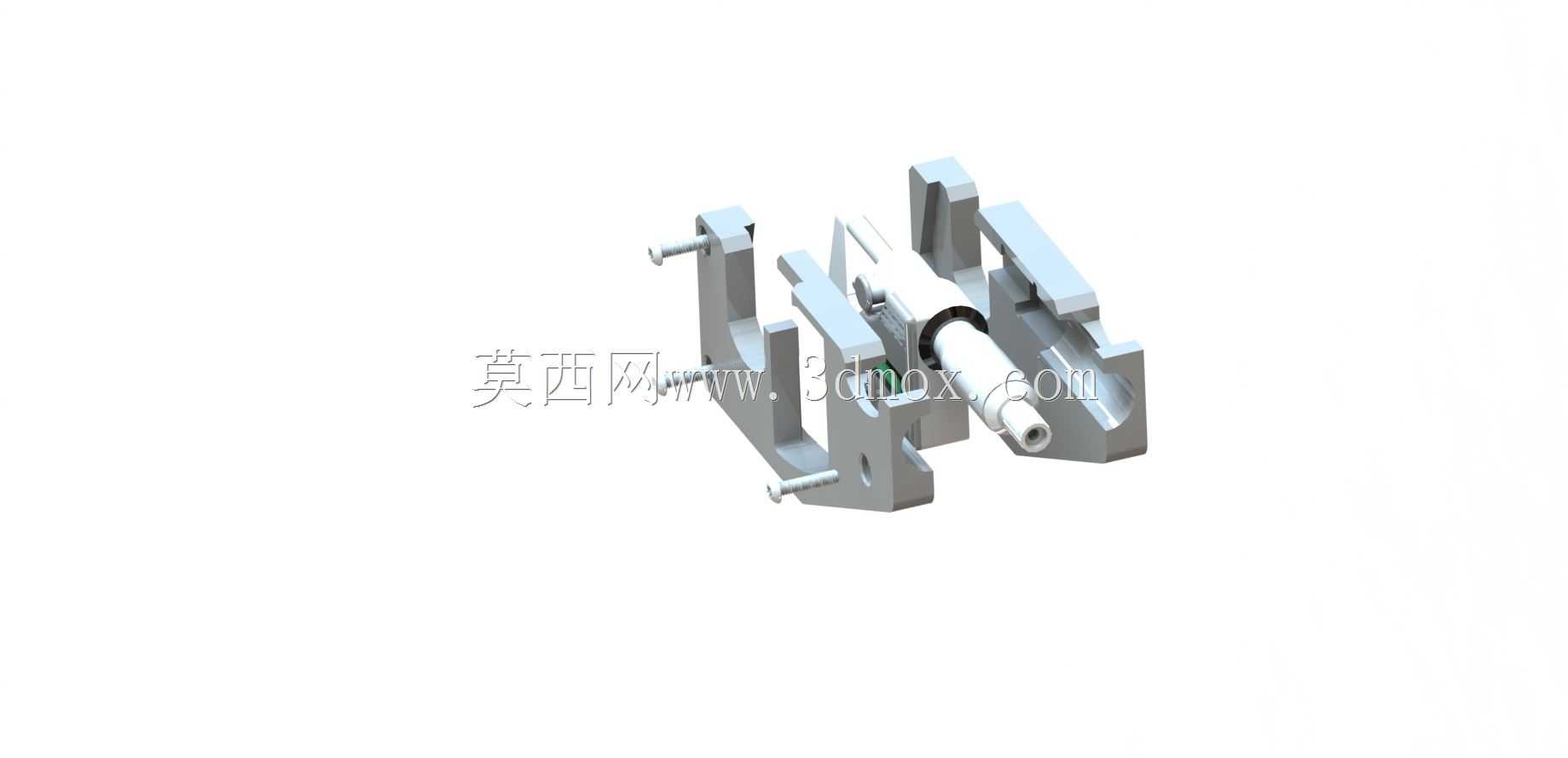

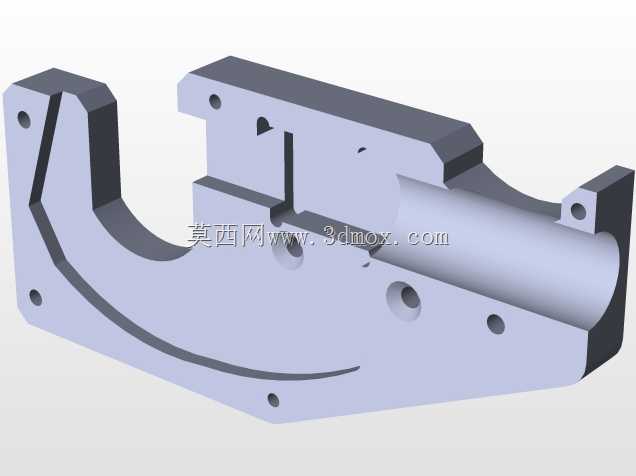

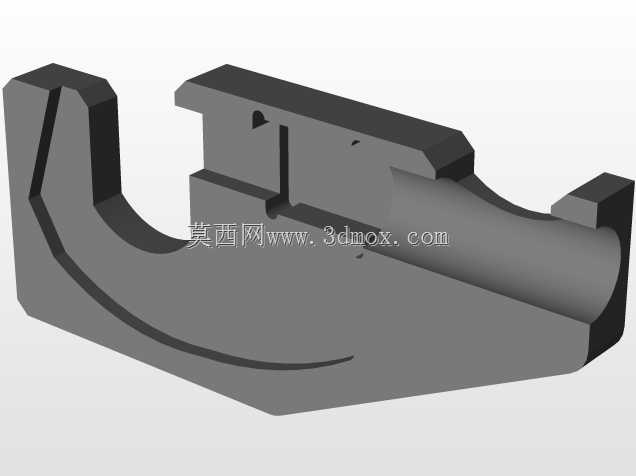

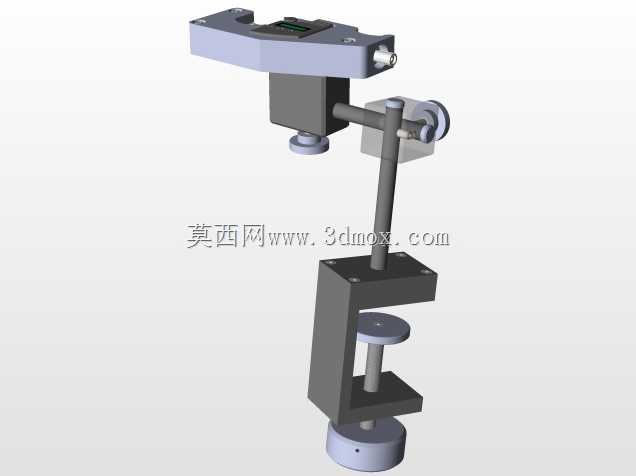

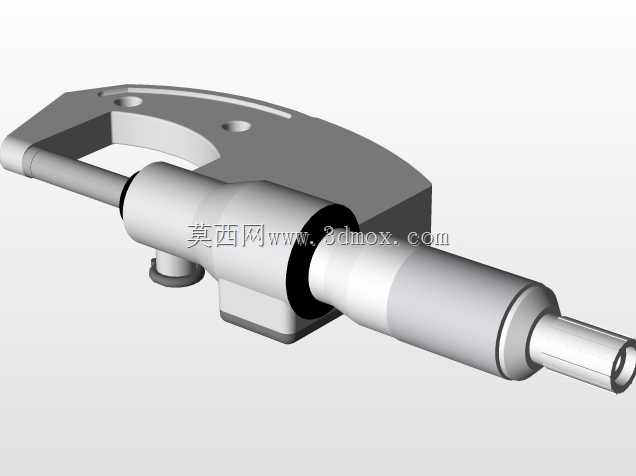

这款关节式测微结构的设计，最初是针对车间现场异形工件、深腔结构的尺寸检测痛点展开的，常规直柄千分尺在测量带弯折面、狭窄深槽内的台阶尺寸时，测杆容易与工件侧壁发生干涉，操作人员往往需要反复调整工件装夹角度才能完成读数，不仅检测效率低，还容易因为测头贴合偏差带来测量误差。从结构布局来看，该测微计将数显读数模块设置在铰接式主体的上部，通过可锁止的旋转关节连接下方的测杆延伸段，关节部位采用紧定螺钉配合阻尼垫片的锁止结构，调整角度时可以根据测量位置的空间限制，将测杆偏转至合适角度后锁死，避免测量过程中关节移位影响读数精度。测头部分采用硬质合金测量面，耐磨性能优于普通钢质测头，长期在车间频繁使用也能保持测量面的平面度，减少测头磨损带来的系统误差。数显模块集成了置零、公英制切换、数值保持功能，在视线难以直接正对读数的深腔测量场景下，可以按下数值保持键后将量具取出再读取数值，不用在受限空间内勉强辨认刻度，降低读数出错的概率。从安装与使用边界来看，该测微计的整体握持段做了防滑纹理处理，单手握持时的重心落在数显模块下方，长时间手持测量也不容易出现手部疲劳；测杆延伸段的直径控制在8mm以内，可以伸入宽度10mm以上的窄槽内完成测量，关节的最大偏转角度为45度，能够覆盖大部分常规异形结构的测量需求，不需要额外更换接长杆就能完成多数场景的检测作业。在结构设计过程中，测杆的传动部分采用了无间隙螺纹传动结构，配合弹簧测力恒定装置，每次测量时的测力保持在5-10N的标准范围内，不会因为操作人员按压力度不同导致测杆压入量偏差，保证不同人员操作时的测量一致性。数显模块的防护等级达到IP54，车间内的切削液飞溅、粉尘环境下使用也不会轻易损坏内部电路，适合生产现场的在线检测场景，不用局限于计量室的恒温环境使用。相较于传统固定结构的千分尺，这种关节式结构不需要搭配多套不同长度的接长杆，单支量具就能覆盖直测、斜测、深位测量等多种工况，减少了现场量具的配置数量，也降低了操作人员更换量具、校准零位的辅助时间。在建模过程中，所有铰接部位的配合间隙都按照实际装配公差做了预留，关节锁止后的形位公差满足测量精度要求，不会出现锁止后测头偏移的问题，测杆的直线度、测量面的平行度都参照了同类量具的行业精度标准做了结构校验，确保模型结构与实际量产产品的装配逻辑完全一致，能够直接作为量具选型、结构改进的三维参考依据。
