车间移动式多层线圈周转存放架

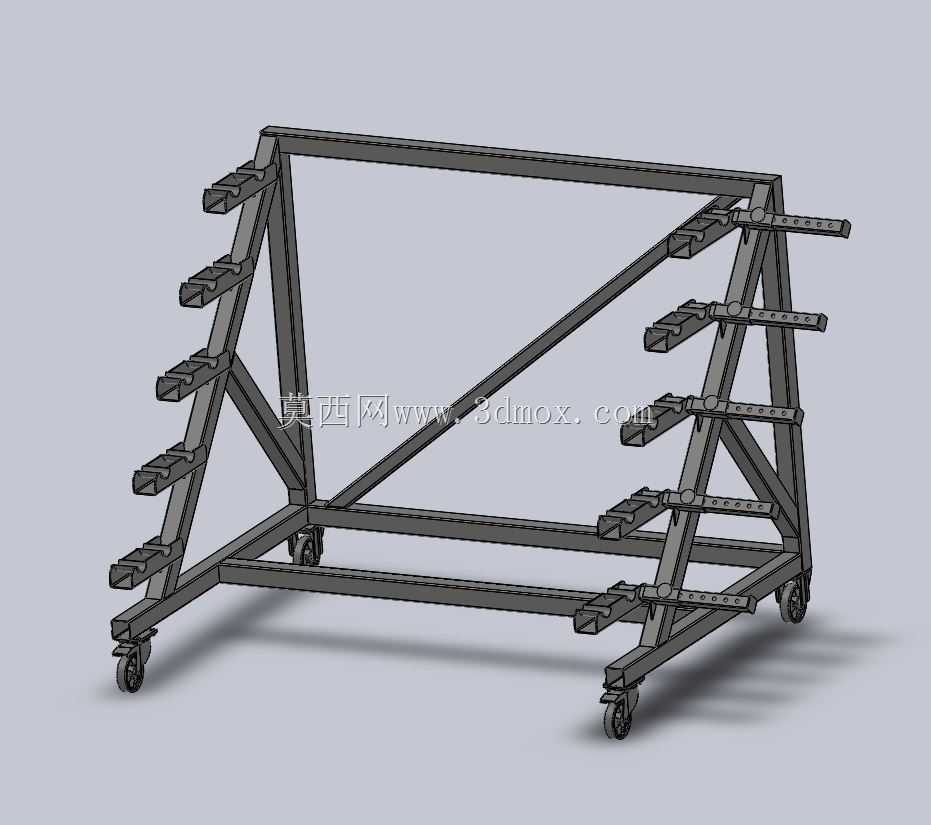

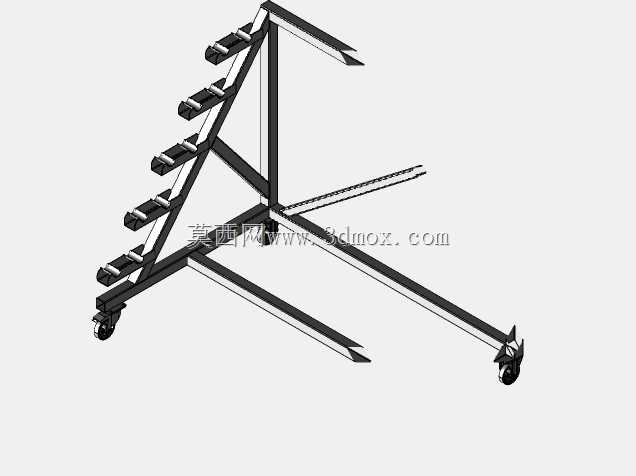

这款带脚轮的斜撑式多层存放架，主要面向电机绕线车间、变压器生产工段、线束加工厂区的线圈类工件周转与暂存场景，解决传统地面堆垛线圈易磕碰绝缘层、取放效率低、工位间转运依赖额外叉车的痛点。整体框架采用矩形钢管焊接成型，双侧对称设置五组悬臂式托臂，托臂端部做圆弧过渡处理，避免剐蹭线圈外层的绝缘漆包线或绝缘包扎层，托臂间距根据常规中小型电机定子线圈、电磁线圈的卷径做梯度预留，既可以放置同规格批量线圈，也能适配不同卷径的多规格线圈混放，单组托臂的承重冗余按照单卷线圈最大重量做1.5倍安全系数校核，避免长期承重出现下挠变形。框架侧面设置斜向加强撑，连接底部主横梁与顶部侧立柱，抵消满载状态下框架的侧向倾覆力矩，底部四个角点安装万向脚轮，其中两个带刹车止动结构，在工位定点存放时踩下刹车即可固定架体位置，需要跨工位转运时直接推动架体即可移动，无需额外吊装或搬运设备，适配车间内部平坦的环氧地坪或水泥地坪通行。设计过程中优先考虑作业人员的取放高度，最下层托臂距离地面预留足够的叉车叉取间隙，也方便作业人员弯腰取放重型线圈，最上层托臂高度控制在成年男性作业人员站立抬手的舒适操作区间，避免登高取货的安全隐患。架体整体宽度适配车间常规通道的通行宽度，长度方向的尺寸按照单批次线圈的周转量设置，不会因为架体过长导致通道转弯受阻，底部框架做齐平处理，没有外凸的尖锐结构，避免转运过程中剐蹭周边设备或人员。托臂与主立柱采用螺栓锁紧的可调节结构，作业人员可以根据实际存放线圈的卷径大小，调整相邻托臂的层间距，适配不同生产批次的线圈存放需求，不需要额外更换架体，提升工装的通用适配性。架体整体做喷塑防锈处理，适配车间内存在少量切削液、绝缘漆挥发的工况环境，避免长期使用出现锈蚀掉渣污染线圈的问题，所有焊接位置做打磨去毛刺处理，没有尖锐焊瘤外露，防止取放线圈时勾刮线圈外层绝缘材料。
