立式全自动给袋式颗粒物料包装设备

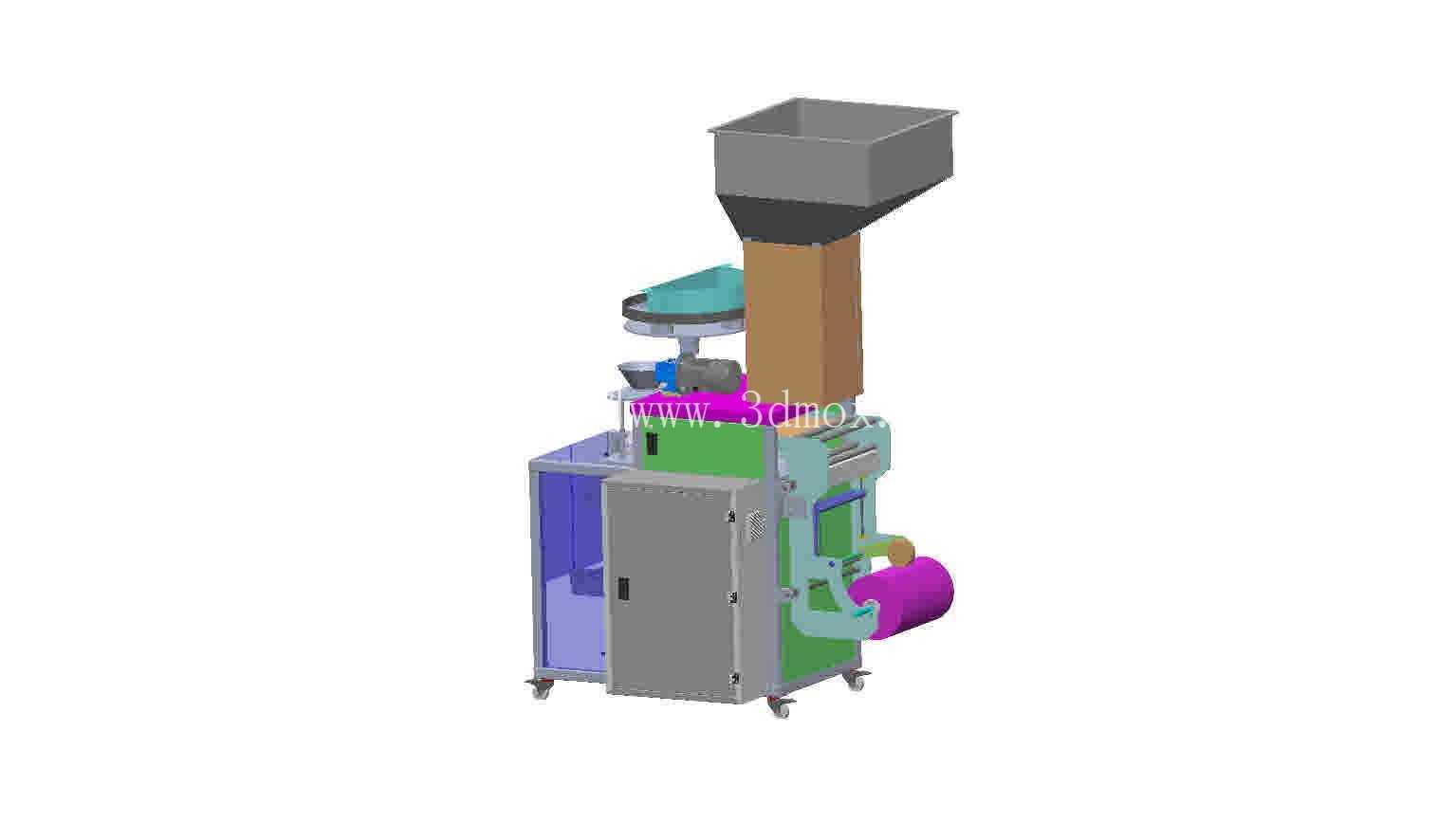

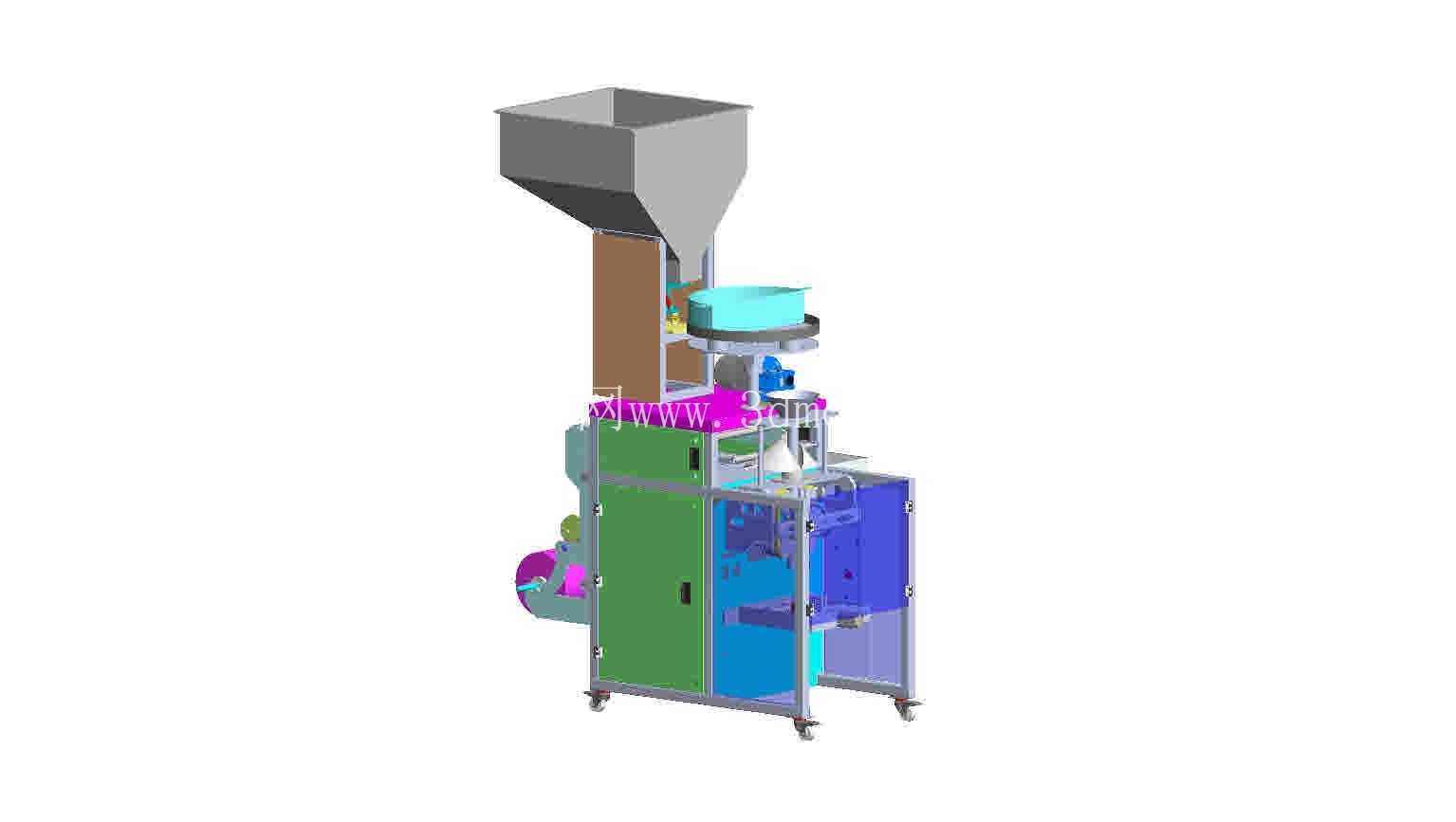

　　这套立式成型充填封口包装设备，主要面向散粒状、均匀小颗粒物料的中小规格袋装包装场景，常见于休闲食品炒货、日化洗护颗粒、农资小粒种子、五金小标准件、宠物粮分装等生产环节，可直接对接上游物料储料仓或Z型提升机出料端，完成从物料进料到成品袋输出的全流程自动化作业，无需人工介入套袋、计量、封口等重复工序，单工位适配的袋宽覆盖80mm到200mm区间，袋长可在100mm到320mm范围内灵活调整，整机安装时需预留前后1.2米、左右1.8米的操作维护空间，底部配置的可调脚轮可适配车间地面5mm以内的高度差，调平后脚轮锁止即可固定工位，无需额外打膨胀螺栓固定，方便产线布局调整时快速移位。

　　设备上部的锥形储料斗采用大倾角溜料设计，斗壁与水平面夹角不小于62度，避免流动性一般的颗粒物料出现架桥堵料问题，料斗下部衔接的振动给料机构可根据物料容重调整振动频率，配合转盘式计量杯完成定量容积计量，计量杯组可根据单袋包装重量快速更换，单杯容积覆盖5ml到200ml区间，计量精度可控制在±2%以内，满足多数普通颗粒物料的分装精度要求。料斗旁侧预留的除尘接口可对接车间集中除尘系统，避免分装过程中轻质粉尘外溢影响车间环境。

　　成型器部分采用翻领式成型结构，可适配复合膜、单层PE膜等多种卷装包装材料，卷膜安装轴配备气胀轴结构，换卷时无需额外工具即可完成锁止，膜路走向配置多根导向辊，其中两根浮动辊可实时检测膜料张力，自动调整送膜速度，避免拉膜过程中出现膜料偏移、拉伸变形的问题，纵向封合机构采用恒温铜块加热，封合纹路可根据需求更换为网纹或直纹，封合温度可在80℃到180℃区间调整，适配不同材质包装膜的热封需求。横向封切机构采用联动式结构，封合与裁切动作同步完成，裁切刀采用锯齿形刃口，切边整齐无毛刺，避免出现连袋、毛边问题。

　　设备下部的机架采用方管焊接框架结构，外部护板分为固定式与可开启式两种，电控柜集成在机架侧部的封闭腔体内，所有走线均通过护线套隔离，避免车间粉尘、水汽侵入电气元件造成故障，操作面板设置在设备正面中部，高度适配站立操作的人体工学要求，参数调整、启停操作无需弯腰或抬手即可完成。成品袋输出端设置在设备下部侧方，输出皮带的高度可对接后续重量检测机、金检机或成品输送线，无需额外转接机构。

　　设计过程中针对颗粒物料包装常见的卡料、封合夹料问题，在计量下料口位置设置了挡料启闭结构，下料完成后挡料板快速闭合，避免余料掉落至封合面造成封合不严；拉膜机构采用伺服电机驱动，送膜长度误差可控制在±1mm以内，保证每袋的袋长一致性；所有与物料接触的部件均采用304不锈钢材质，满足食品、医药类物料的卫生要求，拆卸清理时无需专用工具即可快速拆下料斗、计量杯、下料通道等部件，方便换产时的清洁作业。整机的传动部分集中布置在机架后侧，传动齿轮、凸轮机构均设置封闭防护罩，避免操作过程中出现安全隐患，润滑点采用集中引油结构，日常维护时无需拆开护罩即可完成注油保养。设备的气源接口设置在机架后侧下部，适配0.6-0.8MPa的车间常规压缩空气气源，耗气量约为120L/min，无需额外配置大流量空压机即可满足使用需求。
