标准机架式工控计算机机箱结构设计

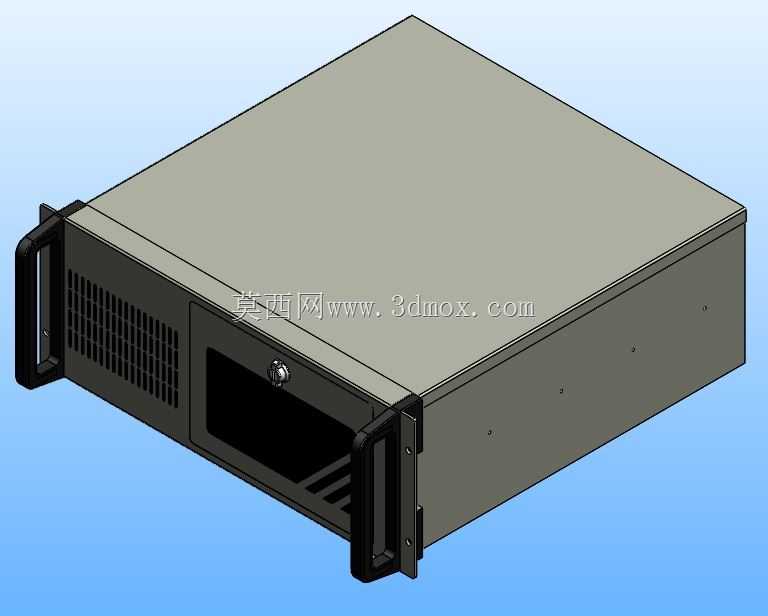

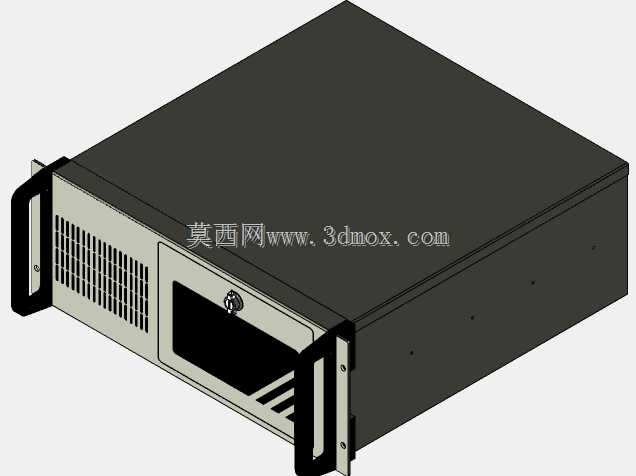

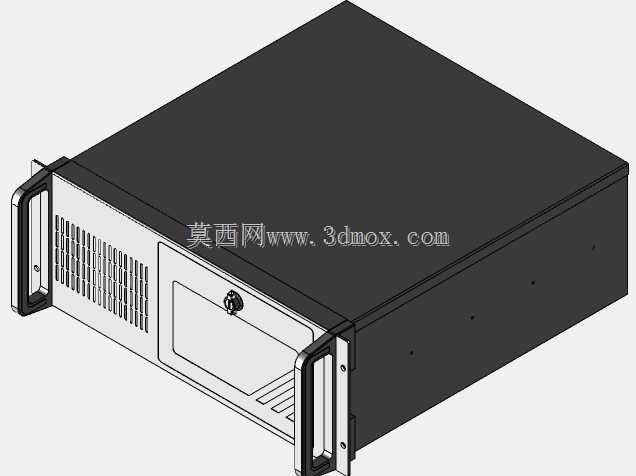

这款机架式工控机箱的结构设计完全贴合标准19英寸机柜安装规范，日常多用于工业现场控制、机房数据采集、安防系统后端主机部署等场景，能直接适配常规服务器机柜的立柱安装孔位，不需要额外定制转接支架。从结构设计逻辑来看，机箱主体采用高强度冷轧钢板弯折成型，侧板与主体框架采用抽拉式卡扣配合螺丝固定的方式，既保证了箱体整体的结构刚性，在后期维护内部硬件时也能快速拆卸侧板，不需要完全拆解整机。前面板区域预留了光驱位与状态指示灯安装位，同时配置了带锁的面板防护门，能避免工业现场无关人员误触设备开关或者插拔存储介质，两侧的加厚安装把手做了圆角包边处理，在机柜内抽拉设备时不会划伤操作人员手部，把手的安装孔位与机箱框架的承重梁直接锁附，能承受整机满配硬件后的整体重量，不会出现长期挂载后把手变形的问题。机箱后部预留了标准ATX主板的IO挡板开口、扩展槽位以及电源安装位，内部的硬盘架采用分层设计，可同时容纳多块3.5英寸机械硬盘与2.5英寸固态硬盘，满足工业场景下大容量数据存储的需求。散热结构上，前面板左侧开有大面积通风栅格，对应内部进风风道，后部可适配标准尺寸的散热风扇，形成前后贯通的散热通路，能保证设备在长时间连续运行时，内部CPU、硬盘等发热部件的温度维持在合理区间。安装边界方面，机箱深度适配常规深度的服务器机柜，安装后不会超出机柜前后门的闭合范围，两侧的安装耳上开有对应标准机柜的固定孔位，可直接通过机柜螺丝与机柜立柱锁死，保证设备在机柜内固定牢靠，即使遇到现场震动工况也不会出现移位。在细节设计上，机箱内部的主板安装柱采用压铆工艺固定在底板上，位置精度符合通用主板的安装孔距，边缘位置做了翻边处理，避免组装时割伤线材，同时预留了充足的走线空间，方便内部电源线、数据线的规整绑扎，减少风道遮挡的同时也能避免线材被转动的风扇剐蹭。
