自行车立式停放支撑置物架结构设计

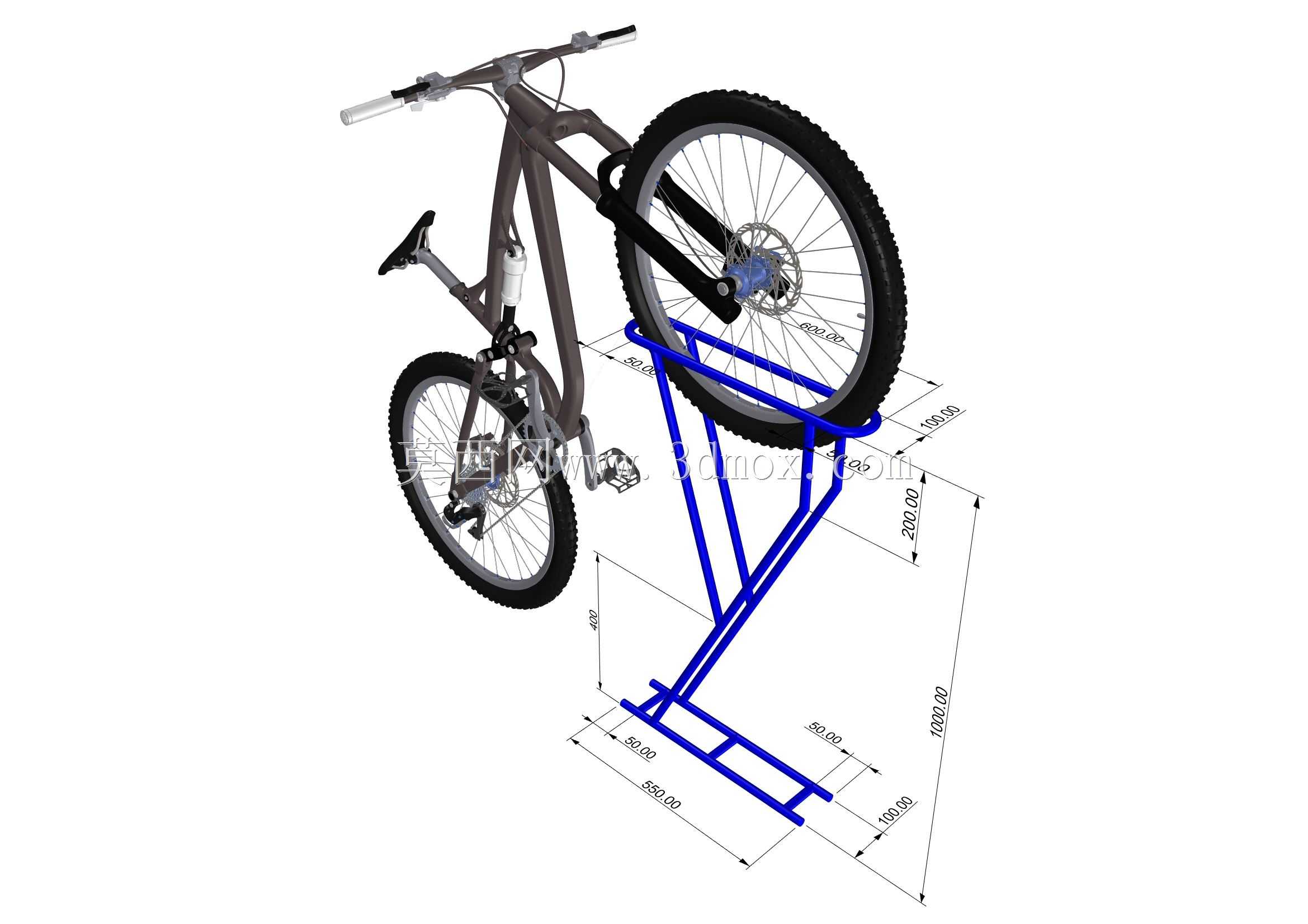

这款立式自行车停放支架，主要面向家用室内空间、自行车门店展示区、小型公共停车区域的自行车竖向停放需求设计，解决传统横向停放占用地面空间过大的痛点，可将自行车以近乎垂直的姿态固定支撑，单车位占用地面投影面积仅为传统横向停放的三分之一左右，能大幅提升狭小空间内的自行车停放容量。从结构设计逻辑来看，整体采用方管弯折焊接的框架式结构，底部设置横向延伸的支撑底脚，底脚向前后方向延展足够宽度，保证自行车架起后整体重心落在支撑框架的投影范围内，避免出现侧翻、前倾或后倾的失稳问题。支撑主体采用倾斜向上的承托结构，上部设置与自行车前轮轮径匹配的限位卡槽，可直接卡入自行车前轮轮组位置，配合框架上的辅助限位结构，无需额外绑带或锁具即可完成自行车的固定，取放车辆时只需抬起后轮将前轮卡入卡槽即可，操作无需额外工具，单人即可快速完成车辆的停放与取出。从尺寸边界来看，整体支撑高度适配常规26寸、27.5寸山地车及城市通勤自行车的轮径尺寸，底部支撑脚的横向跨度控制在合理范围内，安装时无需在地面打孔固定，直接放置于平整地面即可使用，不会对铺装地面、家用木地板或瓷砖地面造成破坏。框架的管材选型兼顾结构强度与自重控制，弯折处采用圆弧过渡处理，避免尖锐棱角对自行车漆面、使用者造成剐蹭损伤，上部承托位置的尺寸经过反复校核，既保证轮组卡入后不会出现松旷晃动，也不会卡滞过紧导致取车困难。在实际应用场景中，家用场景下可放置于阳台、玄关角落，解决小户型家庭自行车存放占地的问题；门店场景下可用于自行车产品的竖向展示，让顾客更清晰观察整车结构，同时提升展厅的陈列容量；小型办公区、公寓楼的公共区域也可批量布置，在有限的空间内容纳更多停放车位。结构设计上没有多余的冗余部件，所有受力杆件的排布都经过受力路径优化，车辆的重量通过前轮卡槽传递到倾斜主支撑梁，再分散到底部的两个横向支撑脚，整体受力均匀，长期使用也不会出现结构变形，管材的焊接位置都设置在受力节点处，减少不必要的焊接应力集中，提升整体结构的耐用性。
