船舶可收放式舷侧登乘坡道结构设计

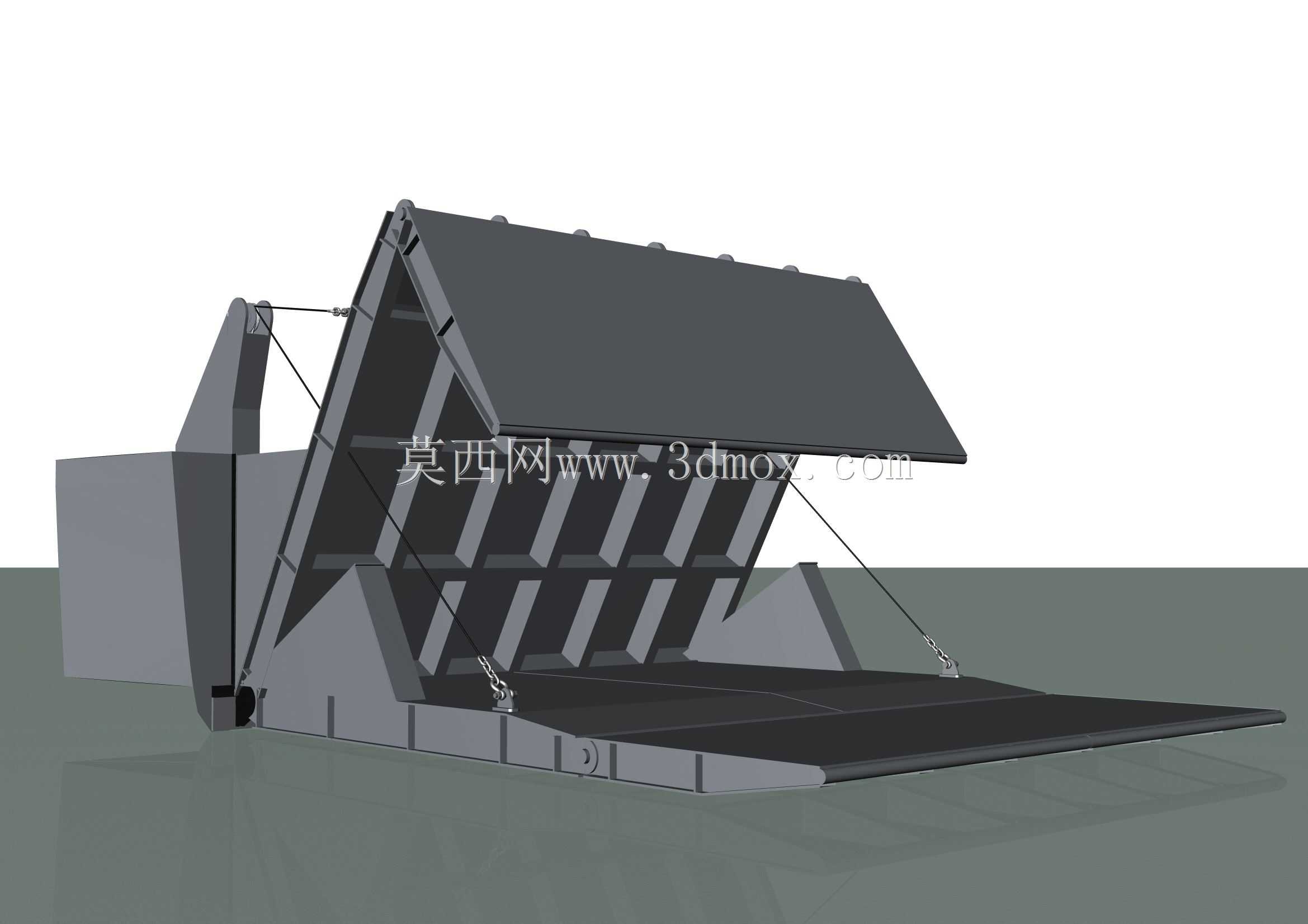

这款舷侧登乘坡道主要应用于内河及近海作业船舶的靠泊接驳场景，当船舶停靠码头、接驳趸船或是开展舷侧人员换乘、小型工装转运作业时，可将坡道下放形成连通船舶甲板与接驳面的通行通道，非作业状态下可向上翻折收合贴靠舷侧结构，不会占用甲板通行空间，也不会增大船舶航行时的风阻与舷外突出尺寸。从功能特性来看，坡道主体采用框架式承载结构，面板下方布置多道纵向加强筋与横向支撑肋，可承受人员携带随身工具通行、轻型手推作业车转运的载荷，两侧设置的张紧拉索在坡道下放到位后可形成稳定的斜向支撑，抵消通行时的竖向载荷与船舶小幅横摇带来的侧向力，铰接端采用带自润滑衬套的销轴连接，可降低长期反复启闭过程中的磨损量，减少日常维护的工作量。设计阶段首先要明确安装边界，需要匹配船舶舷侧的开口尺寸，确认收合状态下坡道外轮廓不超出舷侧外板的护舷材范围，下放后坡道末端的落差适配常规码头的潮位变化区间，避免坡道倾角过大影响通行安全；结构建模时先确定铰接转轴的安装基准线，再依次搭建主承载框架的梁系结构，预留拉索连接耳板、锁紧挂钩的安装位置，面板部分根据通行载荷要求设定板材厚度，对拉索连接点、铰接支座位置做局部加强处理，避免应力集中导致结构变形。建模过程中先绘制整体布局的二维草绘，确定各构件的空间位置与运动轨迹，验证收放全过程中构件之间不存在运动干涉，再依次生成各结构件的三维实体，对铰接位置做装配约束模拟实际的转动自由度，最后添加拉索的等效连接构件，验证不同收放角度下的结构受力传递路径是否合理，确保结构在常规作业工况下的强度与刚度满足使用要求。
