工业带护栏转折式钢制爬梯结构设计

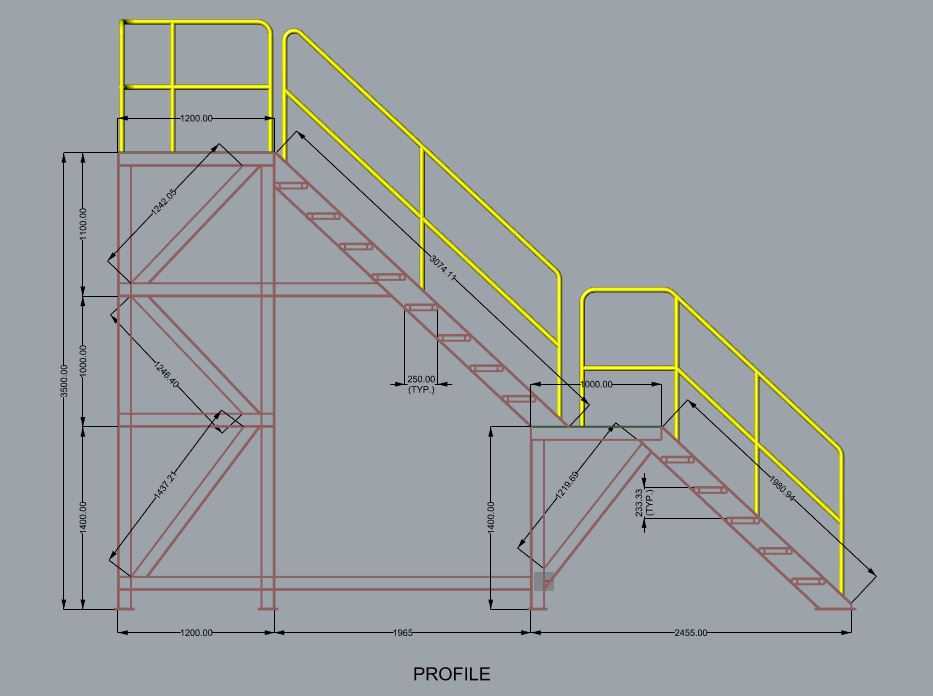

这款转折式钢制爬梯主要应用于工业厂区内设备操作平台、仓储高位货架区、厂房夹层巡检通道的登高通行场景，解决不同标高作业面之间的人员安全通行需求，尤其适配存在层高差、需要避让地面管线或设备布局的现场安装环境，相比直爬梯能更好适配有限空间内的登高路径规划，避免直梯过长带来的结构晃动与通行安全隐患。整体采用型钢焊接框架结构，梯段踏步采用等间距排布设计，踏步深度与踢面高度符合工业人行梯的通行尺寸要求，保证人员上下行走时的步幅适配性，减少长时间通行的疲劳感。梯身两侧设置连续的黄色安全护栏，护栏高度符合工业防护栏杆的安全规范要求，在梯段转折平台处同样设置围护护栏，避免人员在转角停留时发生坠落风险，护栏采用圆管弯折成型，转角处做圆弧过渡处理，避免尖锐棱角带来的磕碰伤害。设计阶段优先考虑现场安装的适配性，底部设置落地支撑脚，可直接与地面预埋钢板焊接固定，顶部与对接的平台结构预留连接孔位，可根据现场实际安装标高做小幅适配调整。整体结构分为两段斜梯段与中间转折平台，第一段梯段从地面延伸至中间转折平台，第二段梯段从转折平台延伸至顶部作业面，两段梯段的坡度保持一致，保证行走体验的连贯性，转折平台的宽度与梯段宽度匹配，可供人员中途停留避让。梯身框架采用矩形型钢做主体承重结构，斜向支撑构件沿梯段坡度方向布置，同时在梯段侧面设置交叉斜撑，增强整体框架的抗扭与抗剪性能，避免人员通行时梯身出现明显晃动感。所有焊接节点处均做满焊处理，焊后打磨去除焊渣与尖锐凸起，表面可根据现场防腐需求做喷漆或镀锌处理，适配室内干燥环境或室外有防腐要求的安装场景。尺寸设计上，各段梯段的水平投影长度、垂直提升高度均做了明确的尺寸标注，踏步的间距、护栏的立杆间距、扶手的管径都经过受力验算，可满足常规工业场景下的人员通行载荷要求，同时预留了与周边防护结构衔接的安装边界，可直接对接平台边缘的防护栏杆，形成连续的安全防护体系。在实际选型应用中，可根据现场的实际层高差、可用安装空间调整梯段的长度与转折位置，该结构的模块化设计逻辑也支持分段预制后现场拼装，减少现场焊接的工作量，提升安装效率。
