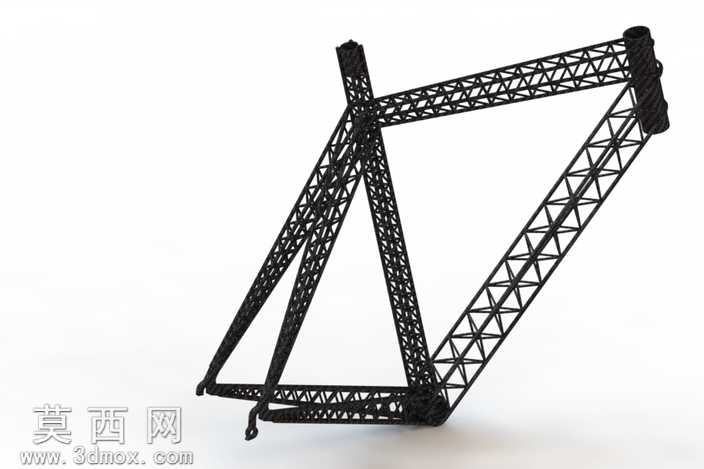

桁架结构竞速自行车车架三维设计

本作品为竞速类自行车车架的三维设计方案，整体采用空间桁架式线框结构完成建模，在三维建模过程中，首先依据竞速自行车的人机工程学尺寸确定车架五通、头管、座管、后叉端的核心定位基准，通过参数化建模方式搭建主三角与后三角的空间轮廓，再以等截面细长杆件作为基础单元，沿空间受力路径完成桁架网格的排布，所有杆件交接处均做平滑过渡处理，避免应力集中的结构缺陷。建模阶段严格控制每根杆件的空间角度与连接节点的重合精度，确保整个桁架结构形成连续的受力传力路径，既还原了传统钻石型自行车车架的几何比例，又通过镂空桁架结构替代传统实心管材结构，最大化降低结构自重。材质设计上选用碳纤维复合材料作为预设应用材质，在渲染环节为杆件赋予哑光黑碳纤维纹理材质，通过调整材质的反射粗糙度与各向异性参数，还原碳纤维编织材质的细腻质感，同时在场景中搭建柔和的影棚光照环境，通过主光、辅光与轮廓光的搭配，清晰呈现桁架结构的空间层次与镂空通透感，渲染输出的效果图能够直观展现车架的结构细节与设计质感。设计思路上围绕竞速自行车的轻量化与刚性需求展开，桁架结构的杆件均沿骑行过程中的受力方向布置，在踩踏发力、转向受力、路面冲击等典型工况下，能够通过多杆件的协同受力分散载荷，在大幅降低车架整体重量的同时保证结构的扭转刚性与踩踏刚性，适配竞速场景下的高性能骑行需求。整个模型的结构细节完整，头管、座管、五通、后勾爪等安装接口均按照标准自行车零件尺寸设计，可直接用于后续的结构仿真验证、3D打印原型制作或者碳纤维成型工艺的参考，线框式的桁架设计也为未来概念自行车的结构设计提供了创新的参考方向，兼顾了结构性能与视觉上的未来科技感。
