金属直齿圆柱传动齿轮三维建模作品

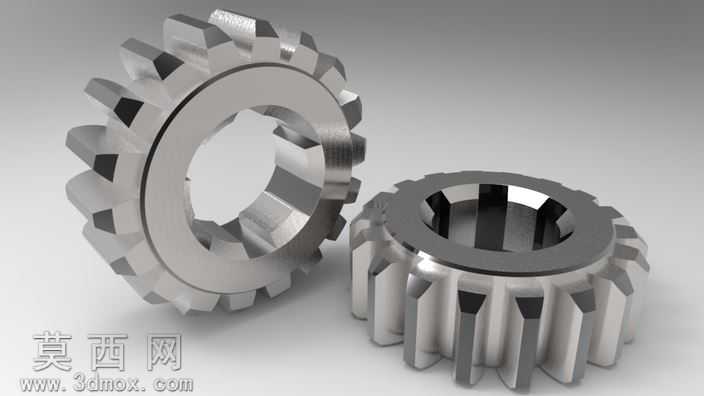

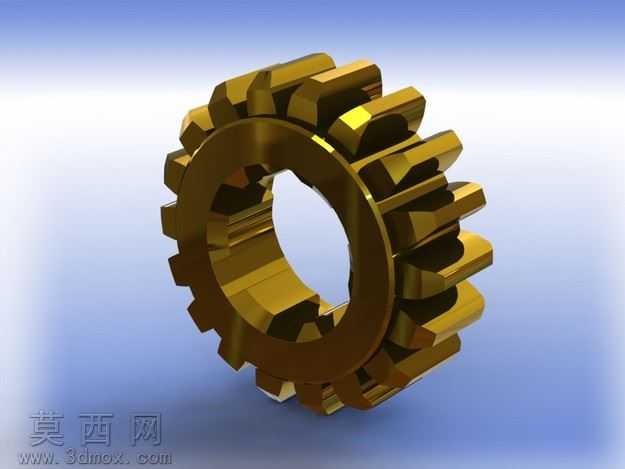

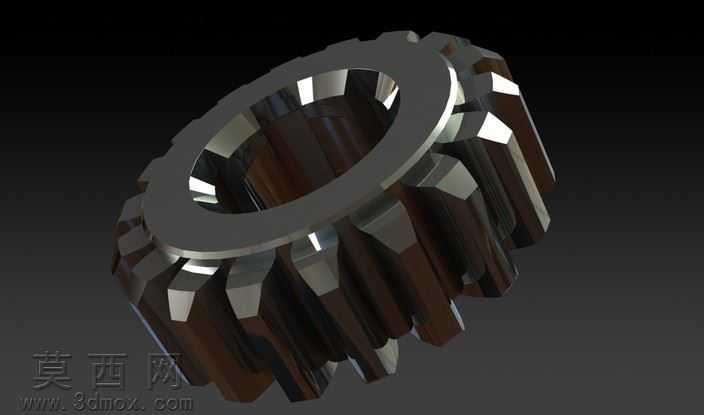

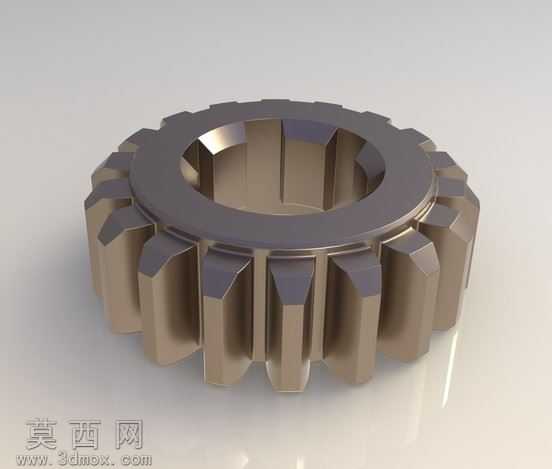

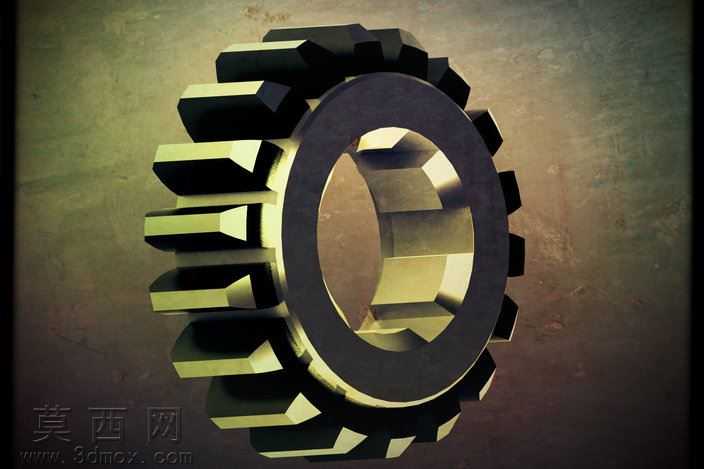

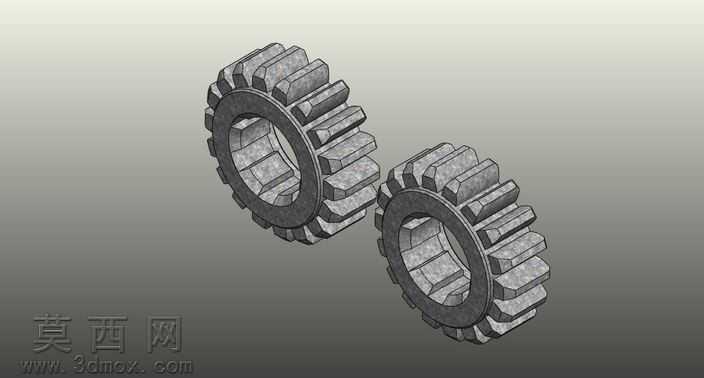

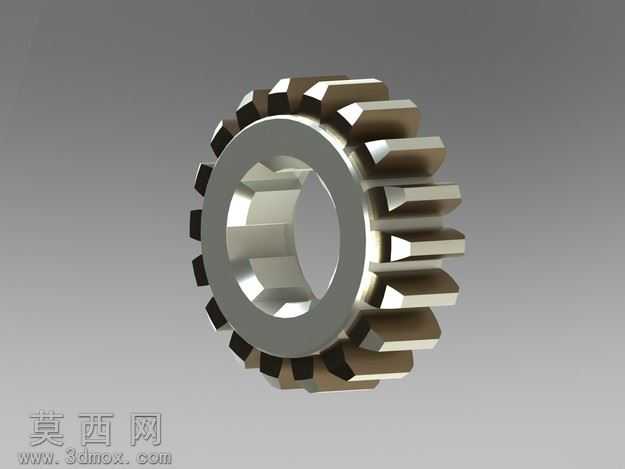

本作品为两款适配不同安装场景的直齿圆柱传动齿轮三维建模成果，建模过程严格遵循机械设计标准中渐开线圆柱齿轮的齿廓生成规范，首先通过参数化齿廓方程绘制精确的渐开线齿形曲线，对齿顶高、齿根高、齿距、压力角等核心参数进行标准化约束，确保齿形啮合精度符合传动设计要求。建模阶段采用实体拉伸与阵列结合的方式生成轮齿结构，针对两款齿轮的内孔结构做差异化设计：一款为光滑通孔结构，适配光轴过盈配合的安装场景；另一款为内花键孔结构，适配花键轴的周向固定传动需求，两款齿轮的轮齿参数保持一致，可实现精准啮合传动。材质设置上选用高反光金属材质，模拟工业常用调质合金钢的表面质感，通过调整材质的粗糙度、金属度参数还原金属零件经机加工后的细腻金属光泽，齿面部分添加细微的机加工纹理贴图，提升模型的真实感。渲染阶段采用三点布光方案，主光源从斜上方投射，突出轮齿的立体轮廓与齿面的金属反光，辅助光源补充暗部细节避免齿根区域出现死黑，背景采用浅灰色渐变背景，弱化环境干扰突出齿轮本身的结构特征。设计过程中重点考量齿轮的传动实用性，对齿根过渡圆角做了优化处理，避免应力集中问题，同时对齿轮的端面、内孔等安装配合面做了平整化处理，符合实际机械加工的工艺要求，两款齿轮可直接用于传动机构的装配仿真、运动模拟演示，也可作为机械设计教学的演示案例，直观展示直齿圆柱齿轮的结构特征与啮合原理，模型的结构细节完整，从轮齿的渐开线曲面到内孔的配合结构都做了精细化还原，无多余的冗余几何特征，模型拓扑结构规整，可直接导入各类三维场景进行后续的装配、仿真或渲染使用。
