高位仓储货架空间布局结构设计方案

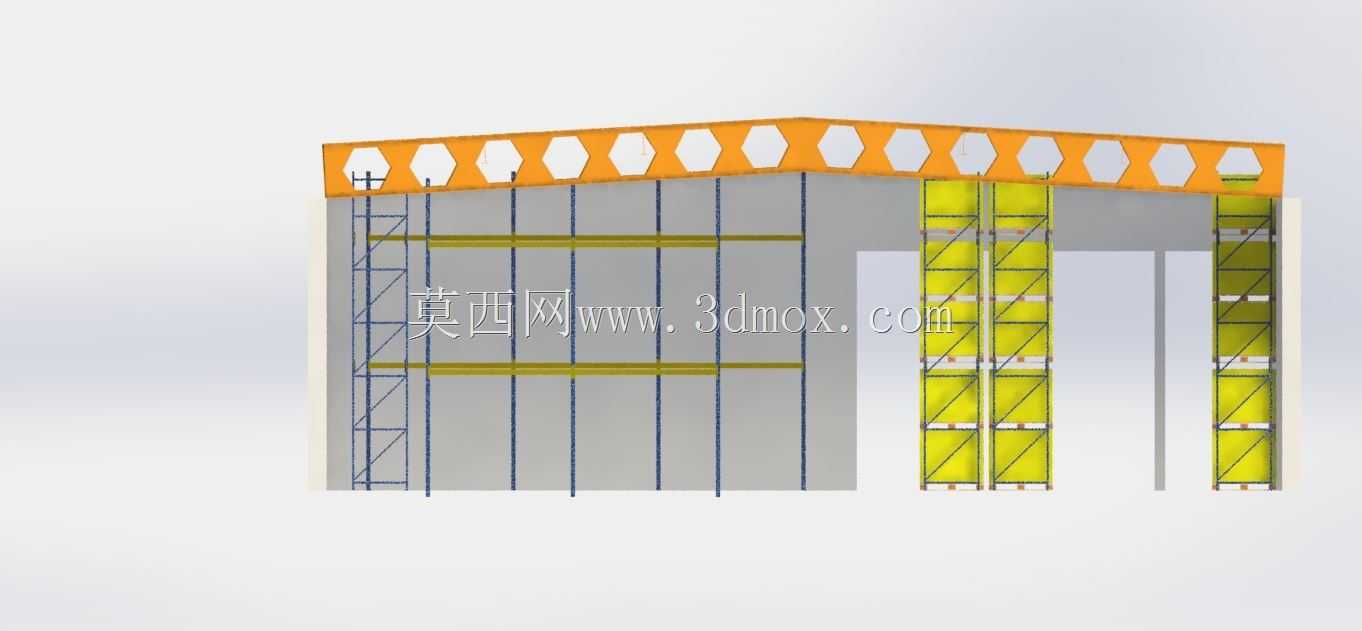

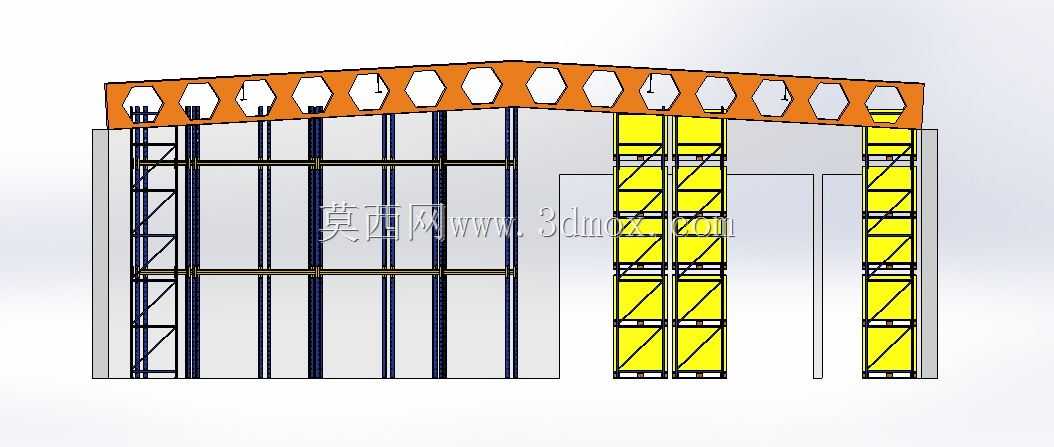

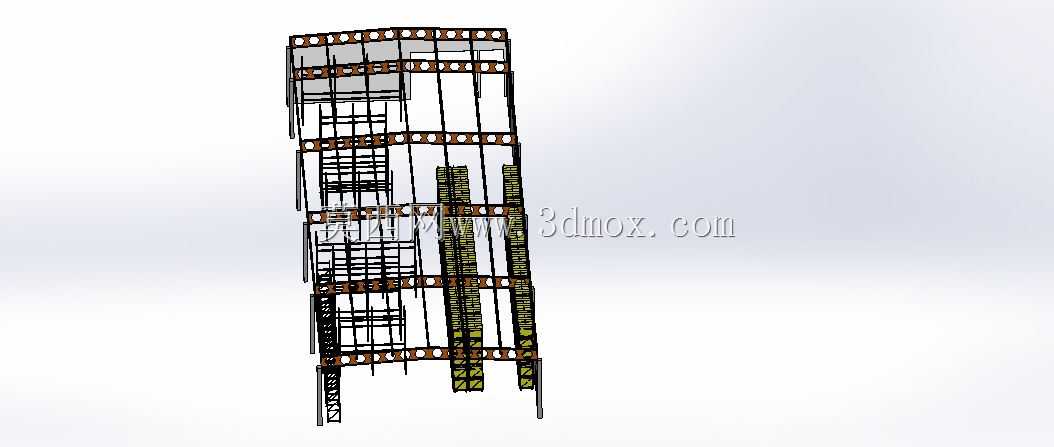

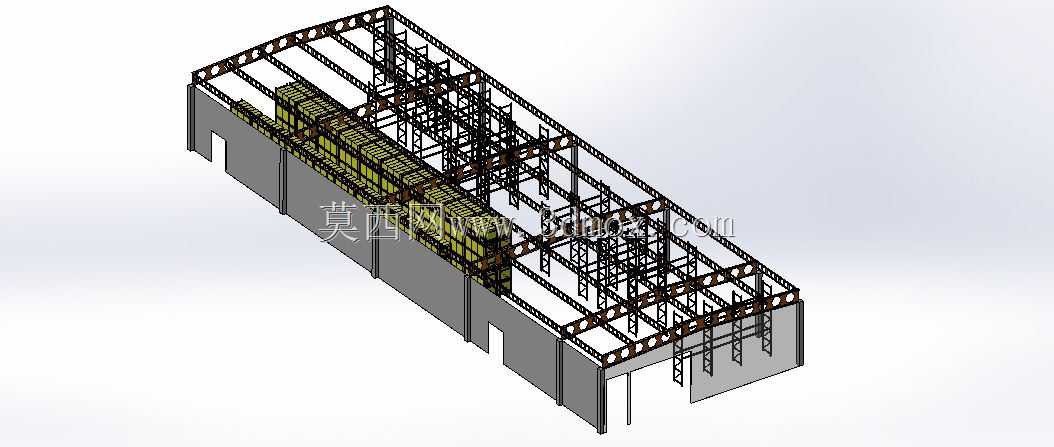

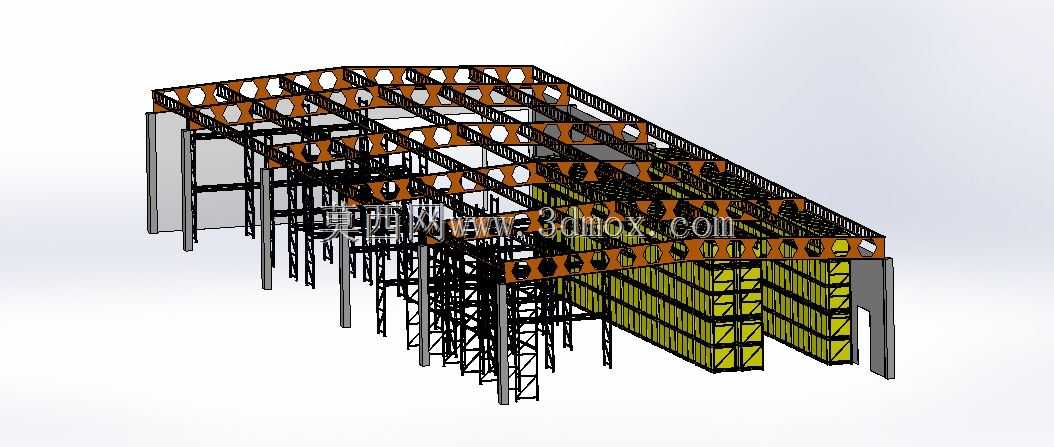

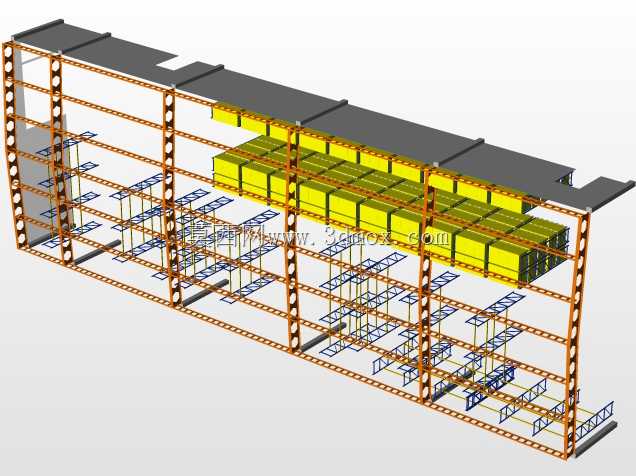

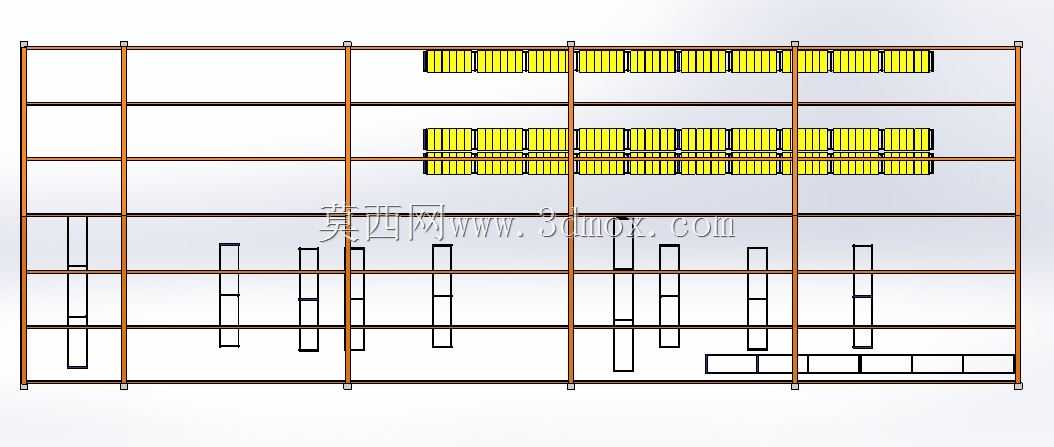

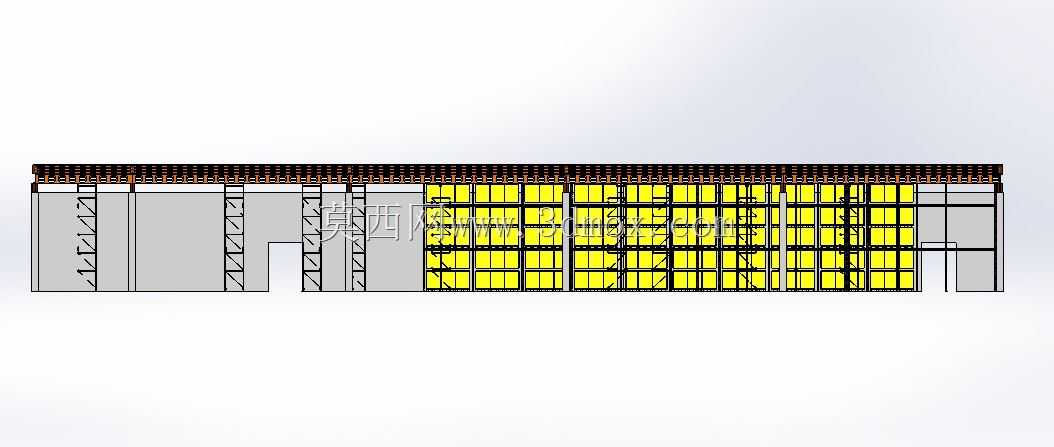

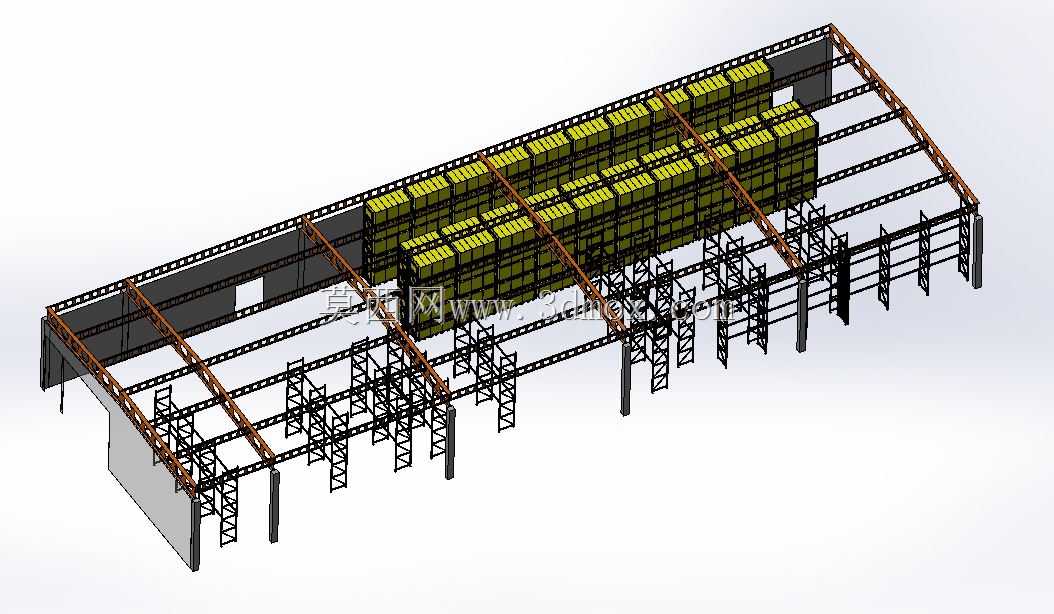

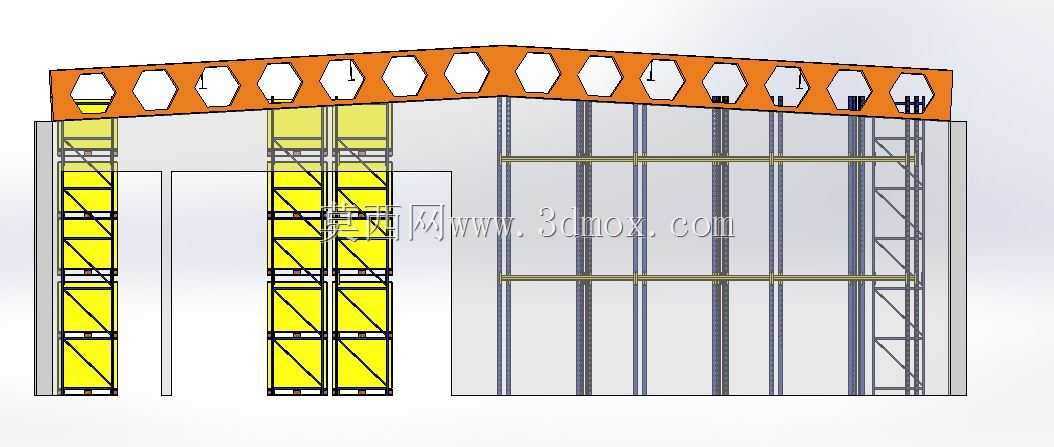

这套仓储结构方案针对欧洲标准托盘的纸箱存储场景打造，核心目标是在有限的厂房垂直空间内最大化存储容量，适配快消、电商、制造业成品仓的常规纸箱类货品周转需求，可直接对接常规人工拣选或低位叉车存取作业场景。设计阶段首先锚定存储单元的尺寸边界，适配800x1200x100mm、800x1200x144mm两种欧洲标准调色板上的纸箱规格，单组货架的内部净长度设为2645mm，刚好容纳对应尺寸的托盘与纸箱放置余量，避免货位间隙过大浪费空间，同时预留叉车作业的安全操作距离，防止存取过程中剐蹭货架立柱。整体结构共规划30组独立机架，靠近作业通道的两组机架高度设为2300mm，适配低层高频拣选的作业需求，减少作业人员登高操作的频次，提升日常拣货效率；内侧区域的机架配合垂直立柱做高位延伸，整体总高度控制在6000mm，充分利用厂房常规层高的上部空间，单组机架可容纳15箱货品，整体满仓存储容量可达450箱，兼顾低层拣选效率与高位存储的空间利用率。顶部采用带六边形镂空的异形横梁结构，并非单纯的造型设计，六边形镂空结构在保证横梁整体抗弯强度的前提下，大幅降低顶部结构的自重，减少下部立柱的垂直载荷，同时镂空区域可用于安装仓库照明、标识牌、消防感应装置等配套设施，无需额外在顶部加装辅助支架，降低现场安装的施工量。货架主体采用立柱加横撑的框架式结构，垂直立柱搭配多道水平横撑与斜向拉杆，形成稳定的桁架受力体系，可承受满载状态下的垂直载荷与叉车作业时的偶然侧向冲击力，黄色标识区域为标准货位边界，可帮助作业人员快速对齐托盘位置，减少对位调整时间，同时醒目的黄色也能起到安全警示作用，提醒作业人员注意货架边界，避免碰撞。安装边界方面，整体结构可根据厂房的实际柱距调整机架排布间距，低位货架区域预留足够的叉车转弯与作业通道，高位区域可配合巷道布局做连续排布，所有构件的连接节点均采用常规螺栓装配结构，无需现场焊接，可根据后续仓储需求的变化灵活调整货位高度或者增减机架数量，适配不同阶段的存储容量需求。
