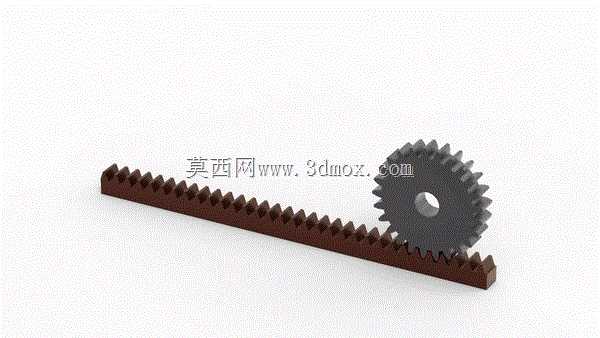

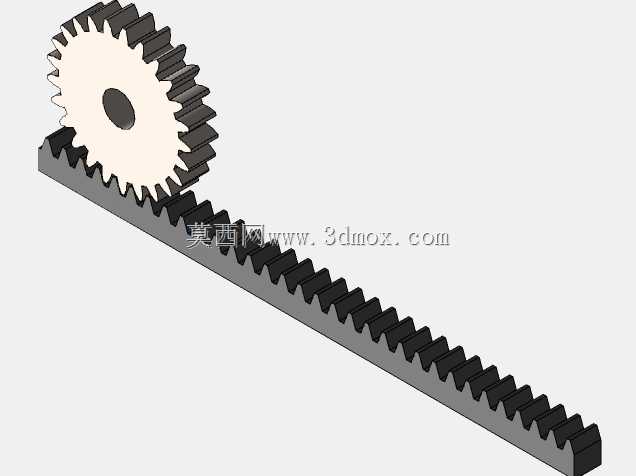

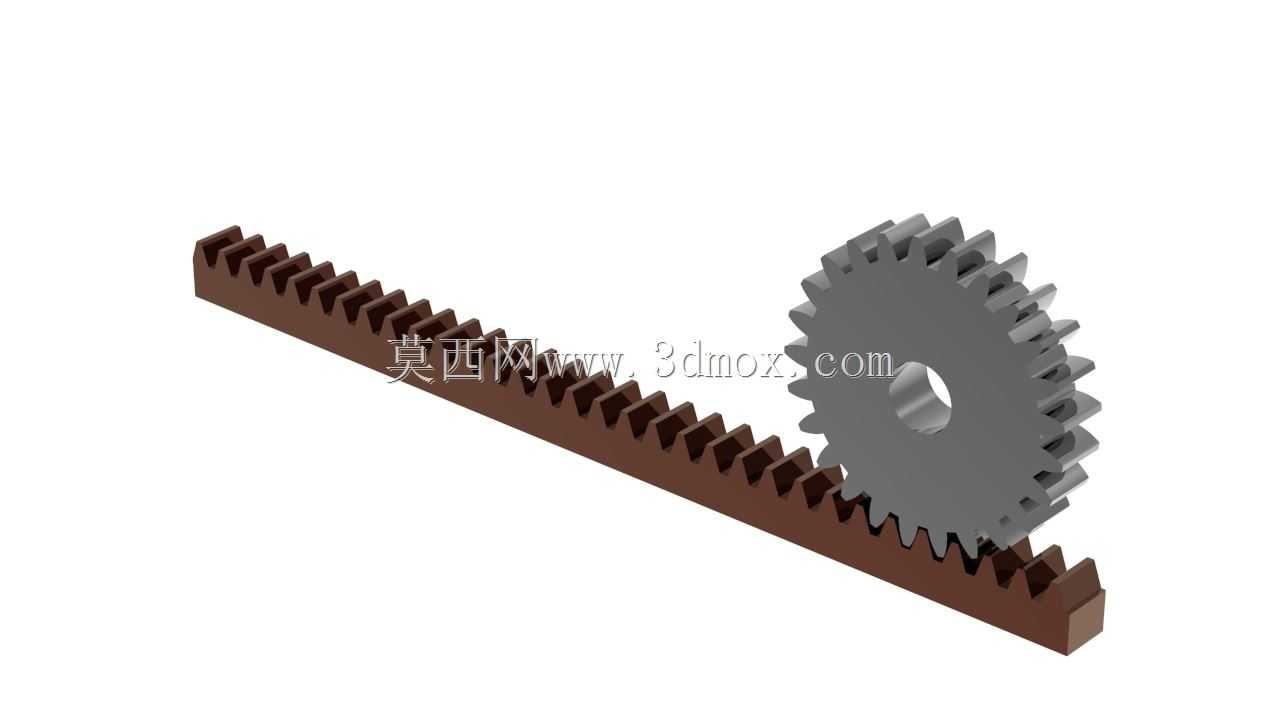

齿条与小齿轮啮合传动结构

这套齿条小齿轮啮合结构，是直线运动转换场景里最常用的机械传动形式之一，在各类需要将旋转运动转化为直线往复运动，或是将直线运动转化为旋转运动的设备中都能见到它的身影，比如机床的进给滑台、自动化生产线的直线移栽机构、升降设备的驱动端、门窗的电动启闭结构，甚至是一些精密检测设备的位移调节模块，都依赖这类传动结构实现精准的动力传递。从功能特性来看，齿条小齿轮传动具备传动效率高、传动比稳定、工作可靠性强的特点，相比丝杠传动它能适应更长行程的直线运动需求，不会出现丝杠长行程下的挠曲变形问题，相比同步带传动它的传动刚性更强，能传递更大的扭矩，负载能力更突出，在重载直线传动场景里的适配性更好。设计这套结构时，首先要确定的是模数与齿形参数，模数的选择直接决定了整套结构的负载能力，模数越大轮齿的抗弯曲强度越高，能传递的扭矩越大，但对应的整体结构尺寸也会随之增大，需要结合安装空间的边界条件做平衡。齿形选择上采用标准渐开线齿形，能保证啮合过程的平稳性，减少传动过程中的冲击与噪音，同时要严格控制齿条与小齿轮的中心距偏差，中心距过大容易出现啮合间隙过大、传动回程误差超标的问题，中心距过小则会导致轮齿啮合过紧，运转过程中磨损加剧，甚至出现卡滞无法运转的情况。小齿轮的内孔设计为标准光孔结构，可通过键连接与驱动轴实现周向固定，也可根据实际安装需求改为D型孔或是带顶丝孔的结构，适配不同的驱动输出端安装要求。齿条的截面为矩形结构，背部为平整安装面，可通过螺栓直接固定在设备的安装基座上，安装时需要保证齿条的直线度，以及齿条长度方向与运动方向的平行度，否则会出现小齿轮运转过程中卡滞、轮齿偏磨的问题。小齿轮的齿宽要略大于齿条的齿宽，预留一定的安装调整余量，避免安装偏差导致轮齿啮合接触面积不足，影响传动负载能力。在实际应用中，这类结构还可根据使用场景添加润滑结构，比如在小齿轮侧加装润滑毡轮，或是在齿条上预留润滑脂加注槽，减少轮齿啮合过程中的磨损，延长整套结构的使用寿命。对于需要精准位移控制的场景，还可在结构上加装位移传感器，配合小齿轮端的旋转编码器，实现直线位移的闭环控制，满足精密调节的需求。建模过程中需要严格保证齿形的渐开线轮廓精度，以及齿条齿距的累积误差控制，否则会导致啮合过程中出现传动不均、跳动超标的问题，影响实际使用效果。
