标准参数直齿圆柱齿轮与啮合齿条结构

这套齿轮齿条啮合结构，是机械传动领域应用极广的运动转换单元，核心作用是将齿轮的回转运动转化为齿条的直线往复运动，或是反向将齿条的直线位移转化为齿轮的旋转输出，在各类需要精准直线进给、行程传动的设备场景中都能见到这类结构的身影。比如机床的纵向进给拖板、自动化生产线的直线移栽工位、升降设备的驱动端、门窗自动启闭机构，甚至是一些精密检测设备的位移调节模块，都会采用齿轮齿条传动来实现长行程、高刚性的动力传递，相比丝杠传动它没有行程长度的刚性限制，相比同步带传动它的传动精度保持性更好、负载能力更强，不会出现长期使用后的带体松弛打滑问题。

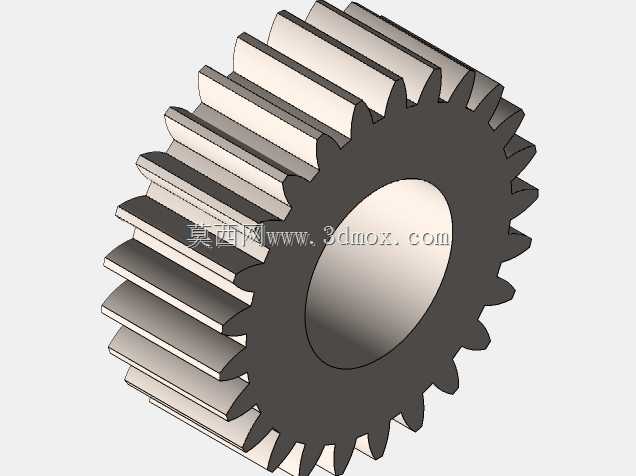

设计这套结构时，优先遵循了标准渐开线齿形的啮合规范，选定20度压力角作为齿廓的基准参数，小齿轮齿数取17齿，刚好避开了直齿圆柱齿轮不发生根切的最小齿数临界值，不需要额外进行齿顶高修正就能保证齿根强度，同时也能让啮合重合度维持在合理区间，避免传动过程中出现啮合冲击过大、传动不平稳的问题。齿形参数全部采用标准模数系列取值，齿厚、齿槽宽、齿顶高、齿根高都符合通用机械传动的标准规范，这意味着这套结构不需要定制特殊的加工刀具，采用常规的滚齿、插齿设备就能完成加工，后期维护更换配件时也能直接采购标准件替换，大幅降低了生产和运维成本。

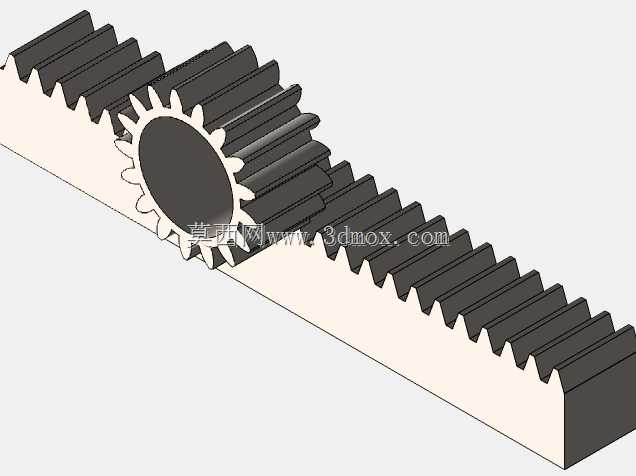

从结构特性来看，直齿结构的齿轮齿条啮合时，齿面接触线是与齿轮轴线平行的直线，啮合过程中轮齿是沿整个齿宽同时进入啮合、同时脱离啮合，因此传动过程中不存在轴向分力，对支撑轴承的轴向承载要求更低，支撑结构的设计可以更紧凑。设计时特意控制了齿轮与齿条的安装中心距公差，保证啮合侧隙处于合理范围，侧隙过小会导致传动卡滞、齿面磨损加剧，侧隙过大则会出现反向传动空程，影响位移精度，针对不同的应用场景，还可以通过调整齿轮的安装位置、增加偏心调节结构来微调侧隙大小，适配不同精度等级的使用需求。

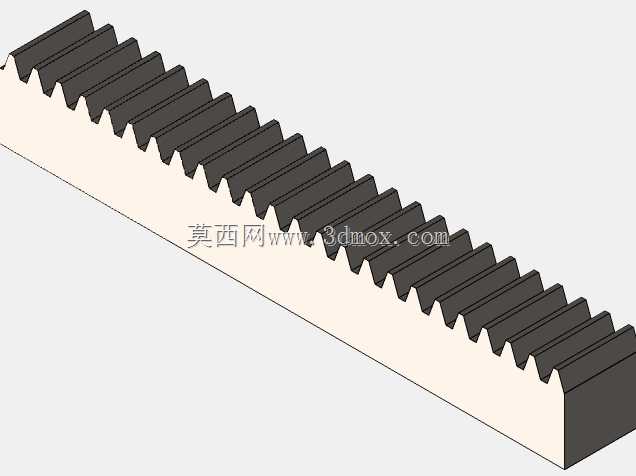

在安装边界上，齿条的安装基准面做了平直度设计，可直接贴合设备的安装基面通过螺栓锁紧，齿轮的安装轴孔采用标准圆柱孔设计，可与常规的传动轴通过键连接实现扭矩传递，齿轮的齿宽略小于齿条的齿面宽度，能够补偿安装过程中出现的少量轴向对位偏差，避免出现轮齿局部受力过载的问题。整套结构的传动效率可达九成以上，在润滑条件良好的情况下长期运行的磨损量极小，既可以用于重载低速的传动场景，也能通过提高加工精度适配中高速的精密进给场景，结构简单可靠，没有复杂的冗余设计，是机械传动设计中非常经典且实用的基础传动结构。
