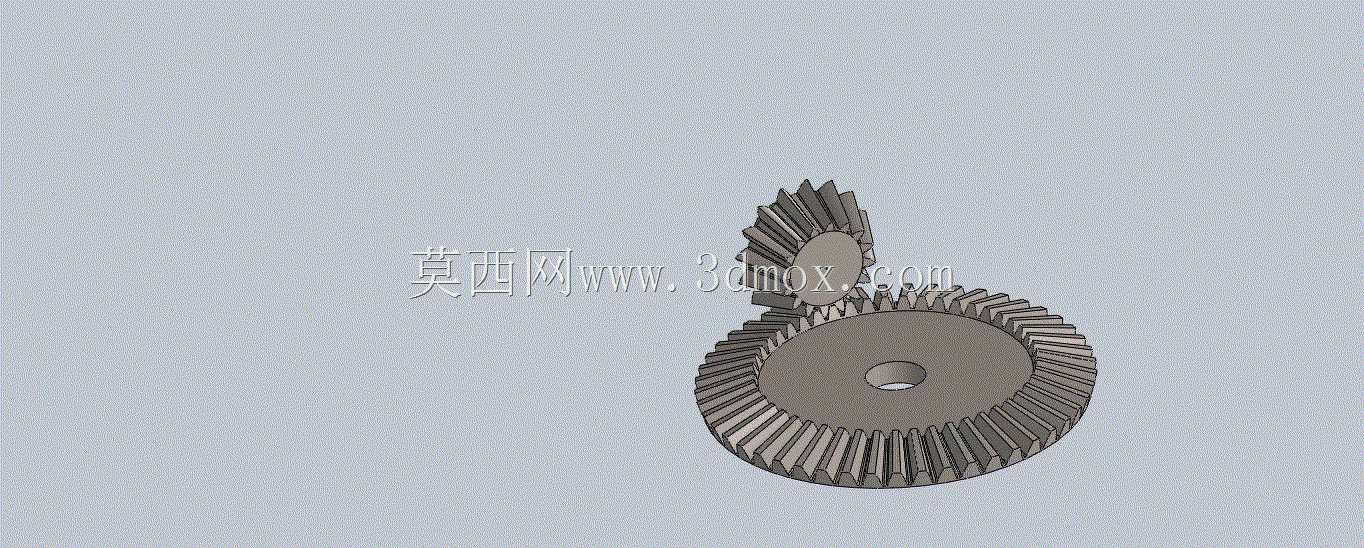

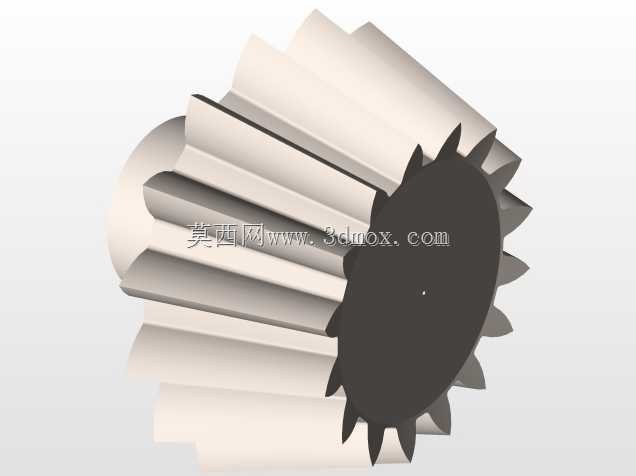

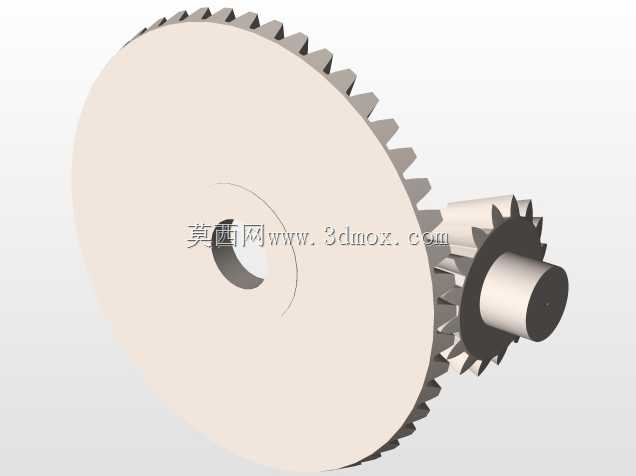

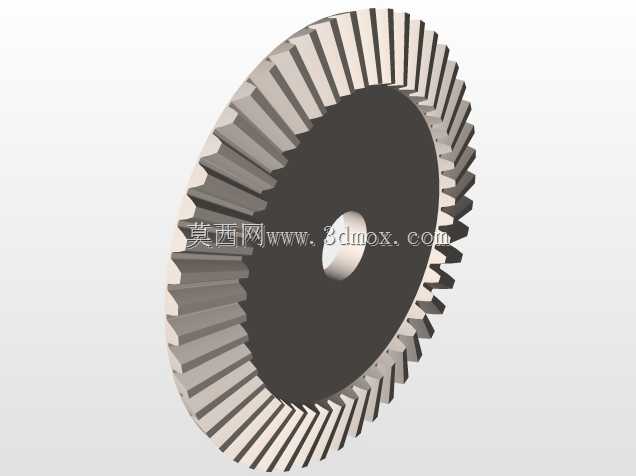

这套锥齿轮啮合结构,主要用于需要改变动力传递方向的传动场景,常见于小型机床进给机构、农用机械转向传动单元、轻工设备的动力换向部位,能够在两轴轴线相交的工况下完成转速与扭矩的传递,相比圆柱齿轮传动,它不需要额外加装换向换向构件,就能实现相交轴间的动力输送,能有效压缩传动单元的整体安装空间。从结构设计逻辑来看,这套啮合副包含大小两个锥齿轮,小齿轮作为主动端通常连接动力输入轴,大齿轮作为从动端连接执行机构输出轴,两者的节锥面在装配时需保证顶点完全重合,齿面接触区沿齿长方向控制在齿面中部位置,避免出现边缘接触导致的齿面异常磨损、传动噪音过大的问题。齿形采用标准渐开线锥齿廓,齿向沿节锥母线方向分布,设计时充分考虑了啮合重合度要求,保证传动过程中至少有两对轮齿同时参与啮合,降低单齿承受的冲击载荷,提升传动平稳性。安装边界方面,两个齿轮的中心轴安装孔均采用通孔设计,孔壁预留了键槽安装位置,可通过平键实现与传动轴的周向固定,装配时需要严格控制两轴的交角偏差,偏差值需控制在允许的公差范围内,否则会导致齿面接触偏斜,大幅缩短齿轮使用寿命。齿轮的背锥面与安装端面保持垂直,可作为装配时的定位基准面,方便现场安装时快速找正位置,不需要额外制作专用定位工装。齿顶与齿根的过渡位置做了圆角处理,避免热处理过程中出现应力集中导致的齿根开裂问题,同时也能减少啮合过程中的应力突变,提升轮齿的抗弯曲疲劳强度。实际应用中,这套传动副可根据传递扭矩的大小匹配不同的模数参数,适配不同功率等级的动力输入需求,在低速重载的传动工况下,可通过适当增加齿面硬度的方式提升耐磨性能,在高速轻载的工况下,可通过提升齿面加工精度降低传动噪音与运转振动。设计过程中对齿侧间隙也做了合理预留,既能够补偿热变形带来的尺寸变化,也能储存适量润滑脂,减少齿面之间的干摩擦,延长维护周期。
