齿轮齿条直线传动配合结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:233282
  • 齿轮齿条直线传动配合结构设计
  • 齿轮齿条直线传动配合结构设计
  • 齿轮齿条直线传动配合结构设计
  • 齿轮齿条直线传动配合结构设计

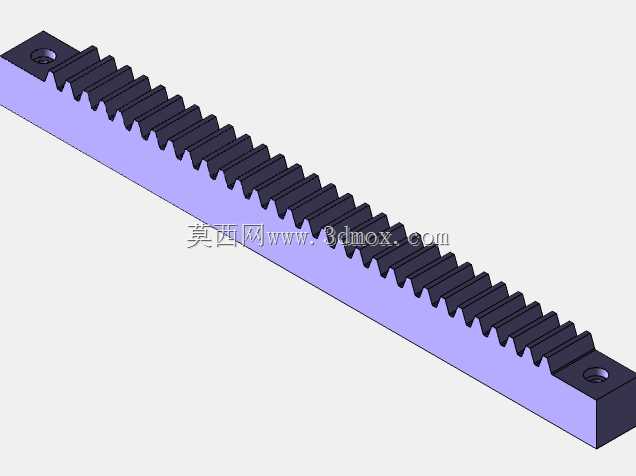

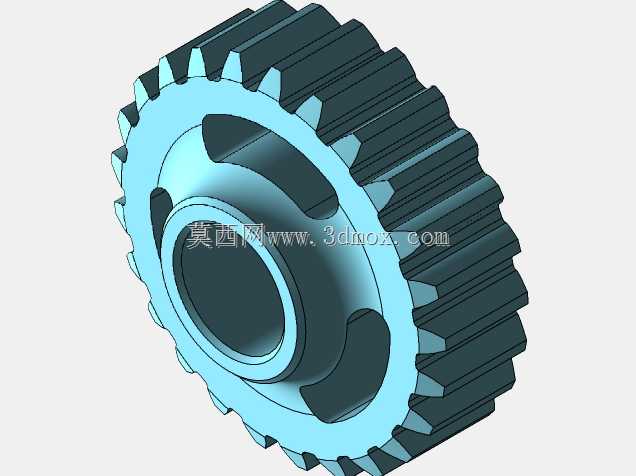

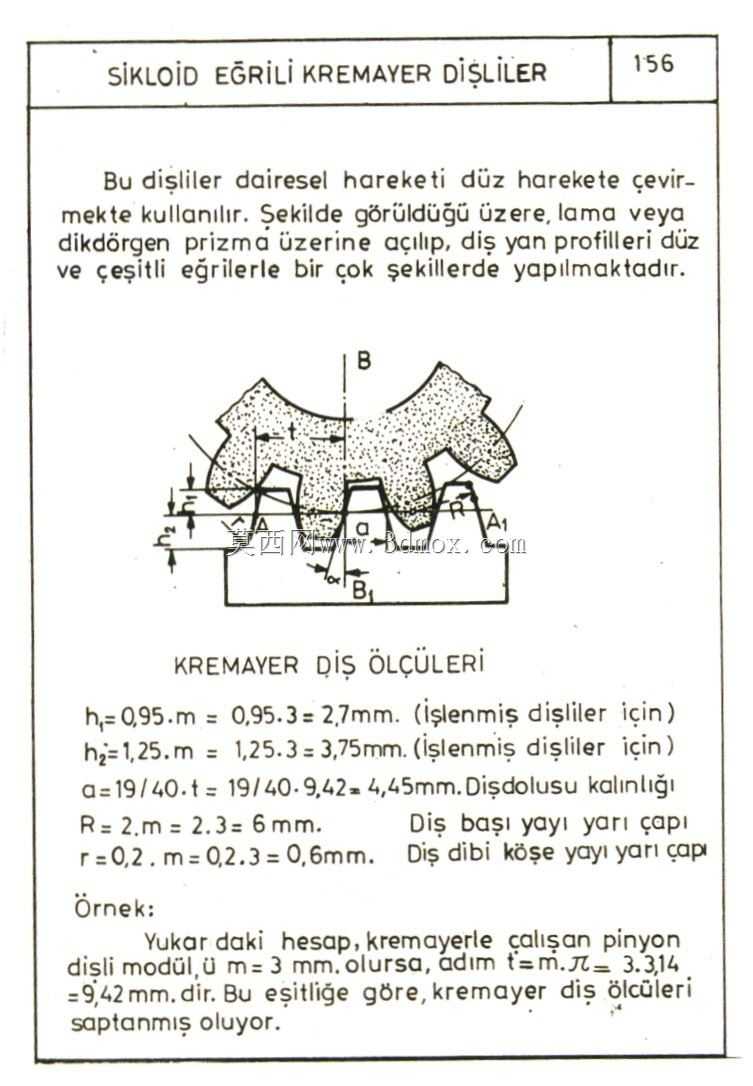

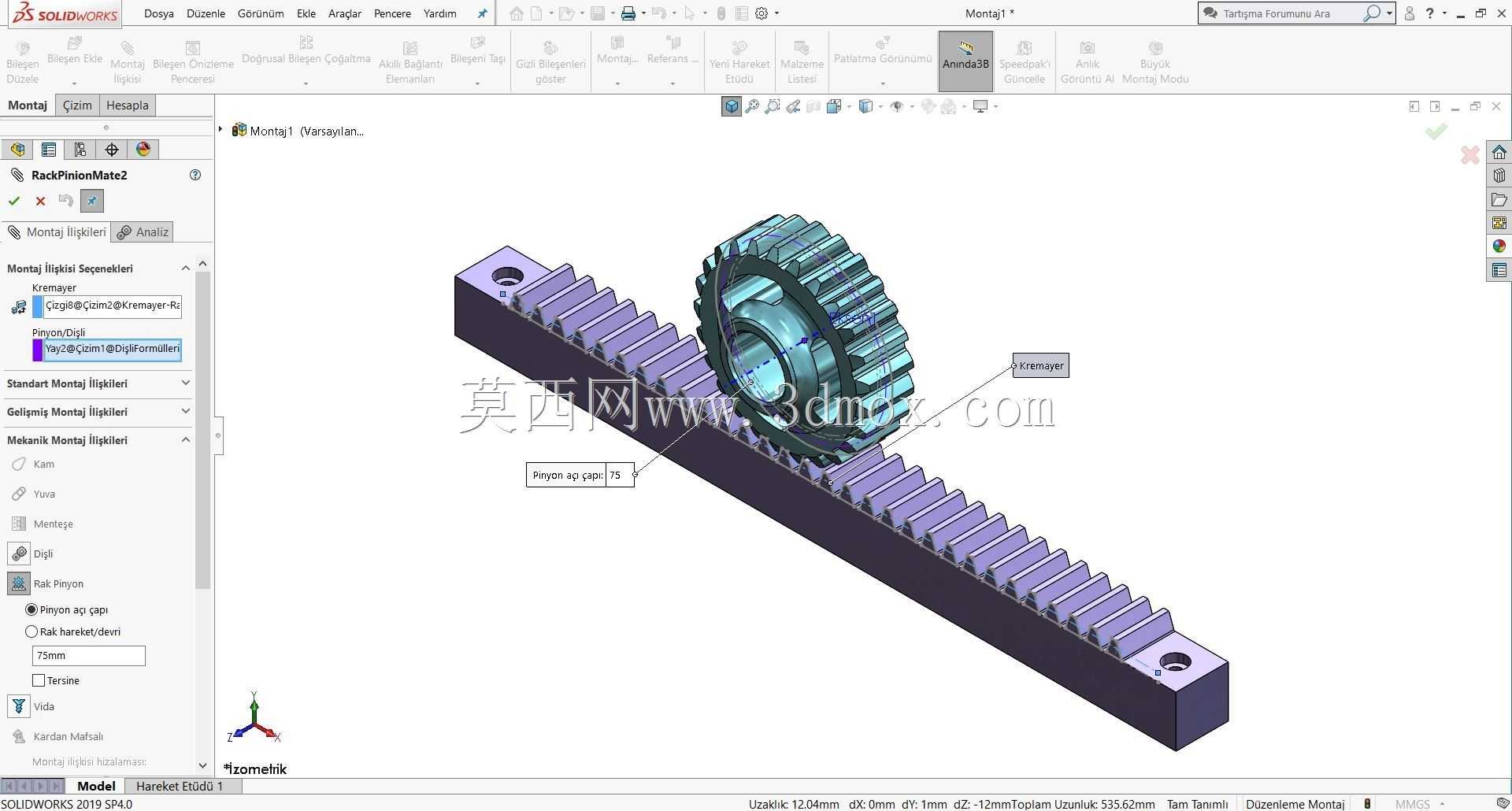

这套齿轮齿条啮合结构,是直线往复传动场景里非常经典的动力传递方案,在各类需要精准直线位移输出的设备中都能见到它的应用,比如自动化生产线的工位横移机构、机床的进给轴传动、升降设备的动力输出端,甚至是一些重型仓储设备的推拉机构里,都能找到这类结构的实际落地案例。从结构本身来看,圆柱直齿轮与长条状齿条的齿形完全匹配,啮合过程中齿轮的旋转运动可以直接转化为齿条的直线往复运动,相比丝杠传动、皮带传动,它的传动刚性更强,能承受更大的负载,传动比恒定,不会出现皮带打滑或者丝杠间隙累积带来的位移误差,在长行程传动场景下的成本优势也更明显,不需要像长丝杠那样考虑挠度变形的问题。设计这套结构的时候,首先要确认的是啮合侧隙的控制,侧隙过小会导致传动卡滞,齿面磨损加快,侧隙过大则会出现反向传动空程,影响位移精度,所以建模过程中需要严格控制齿形的渐开线轮廓,保证齿轮与齿条的模数、压力角完全一致,齿距偏差控制在合理范围内。从安装边界来看,齿条的两端预留了安装沉孔,用于将齿条固定在设备的安装基座上,安装时需要保证齿条的直线度,以及齿轮轴线与齿条长度方向的垂直度,否则会出现偏载,导致局部齿面受力过大,缩短零件使用寿命。齿轮的中心轴位置需要预留轴承安装位,保证齿轮转动过程中的径向跳动在允许范围内,啮合点的位置要对齐齿条的齿宽中心,避免出现齿面偏磨的情况。在实际应用中,这类结构可以搭配伺服电机驱动齿轮转动,通过控制齿轮的转动角度来精准控制齿条的直线位移量,既可以实现高速的长距离往复输送,也能满足低速重载场景下的推力输出需求,比如在一些桁架机械手的水平行走轴上,采用齿轮齿条传动就能兼顾长行程、高负载、高精度的使用需求,相比其他直线传动方案,它的维护也更方便,只需要定期在齿面涂抹润滑脂,就能降低齿面磨损,延长整套结构的使用寿命。建模过程中对齿形的细节还原很到位,齿顶高、齿根高的参数都符合标准传动件的设计规范,安装孔的位置也考虑了实际装配时的紧固件尺寸,不会出现装配干涉的问题,整体结构没有多余的冗余设计,完全围绕传动功能做结构布局,不管是用于设备改造的方案参考,还是用于传动结构的教学演示,都能提供很直观的结构参考。
