齿轮齿条式道路动能回收发电装置结构设计

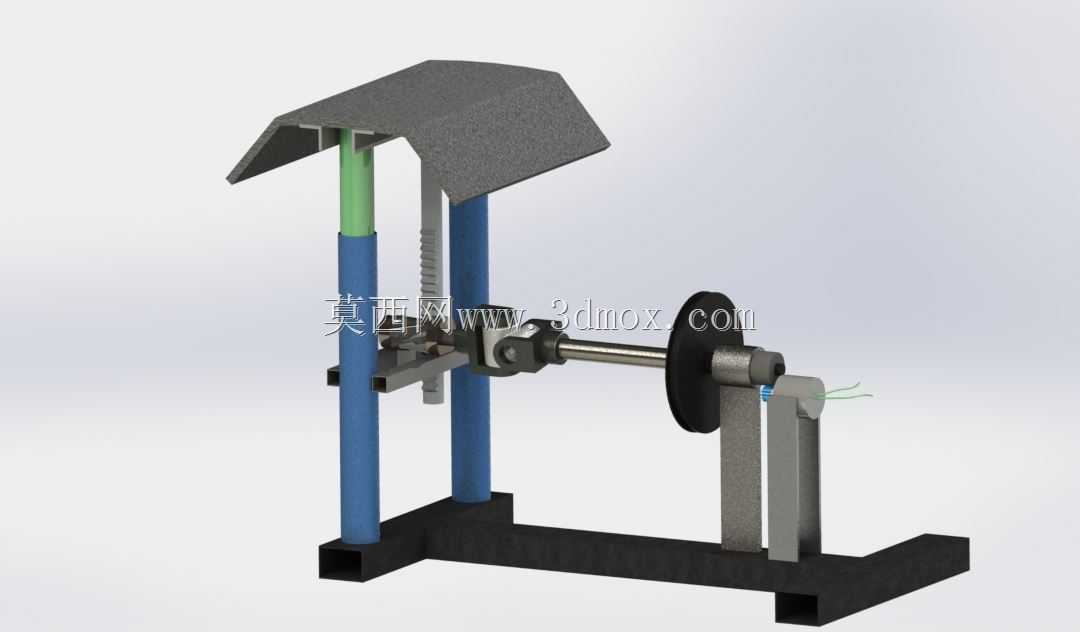

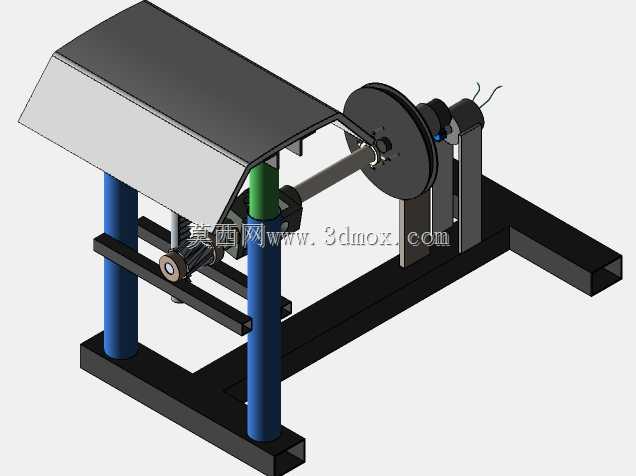

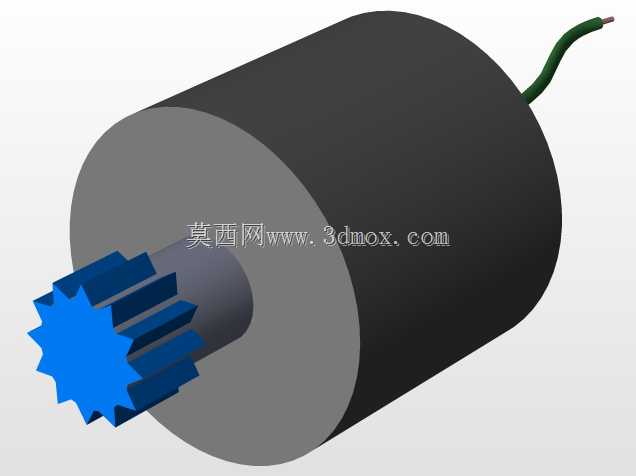

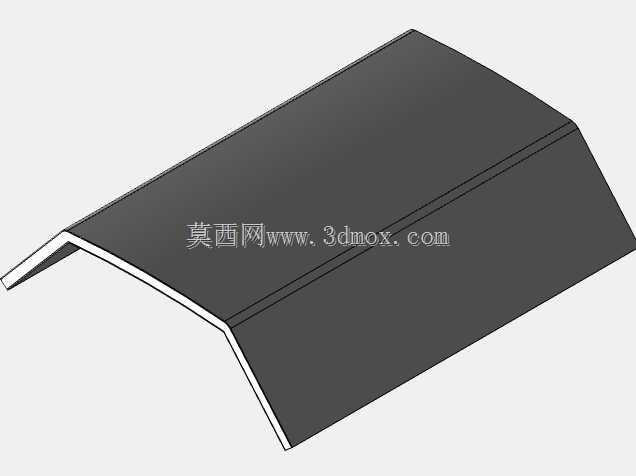

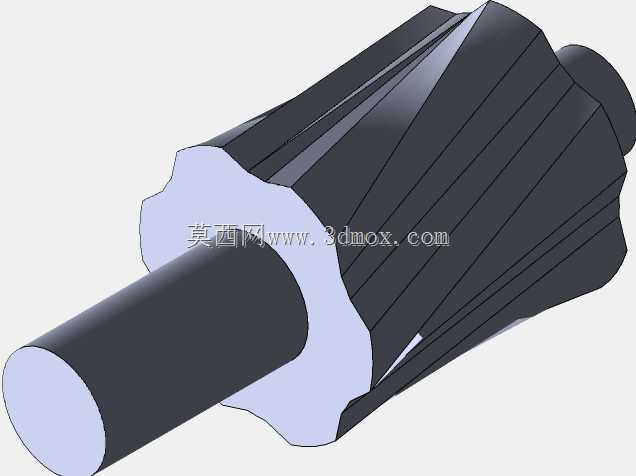

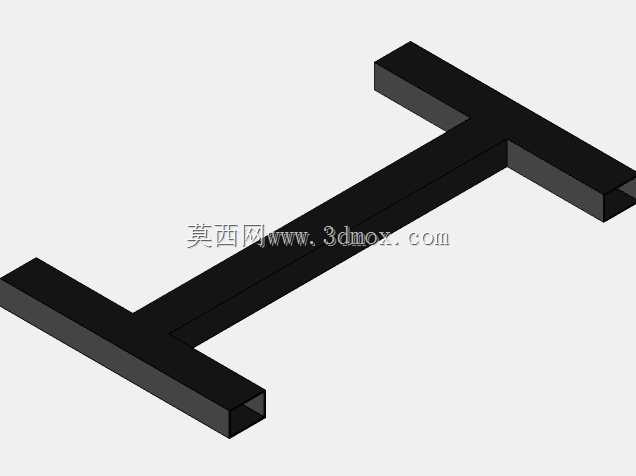

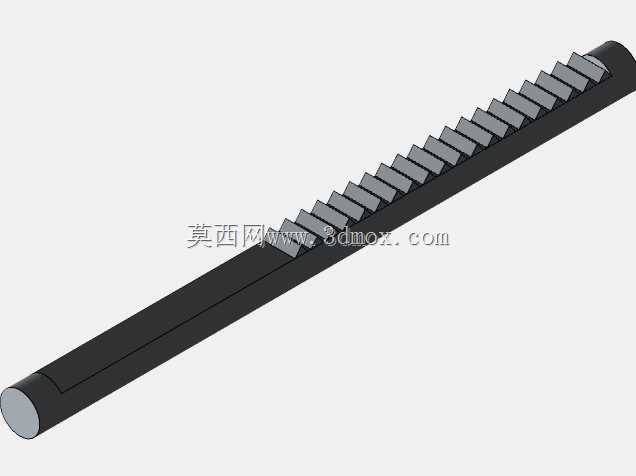

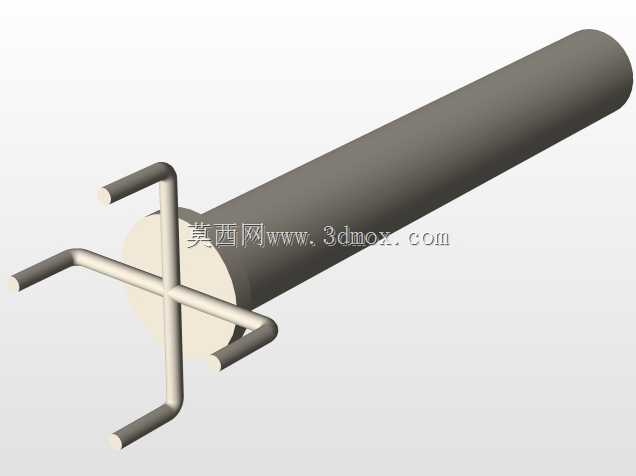

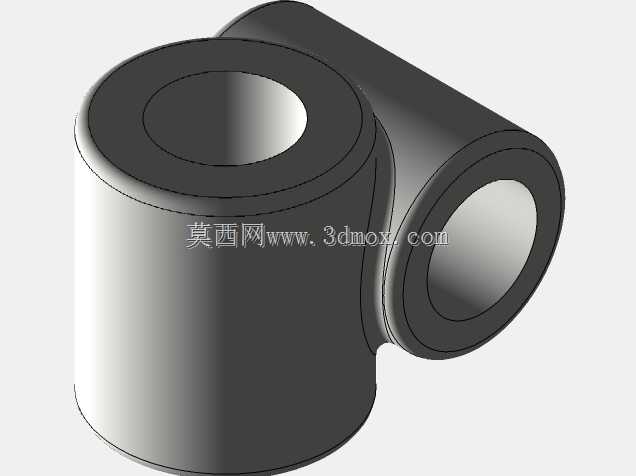

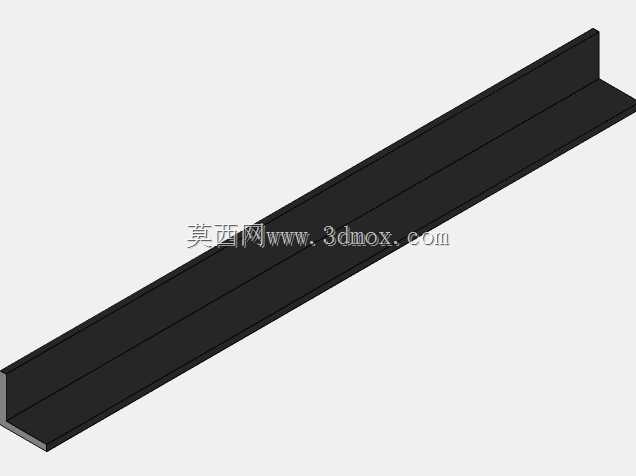

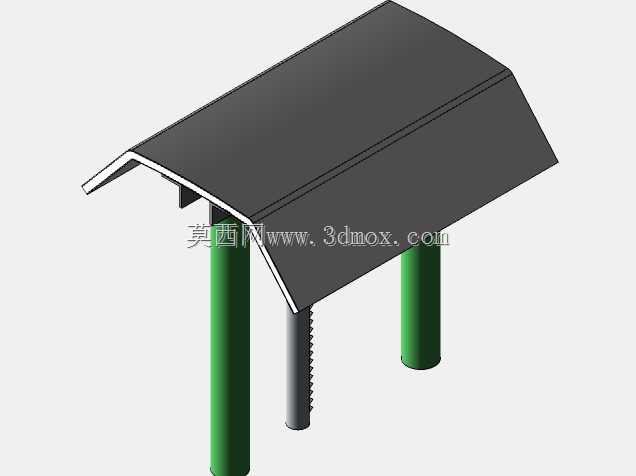

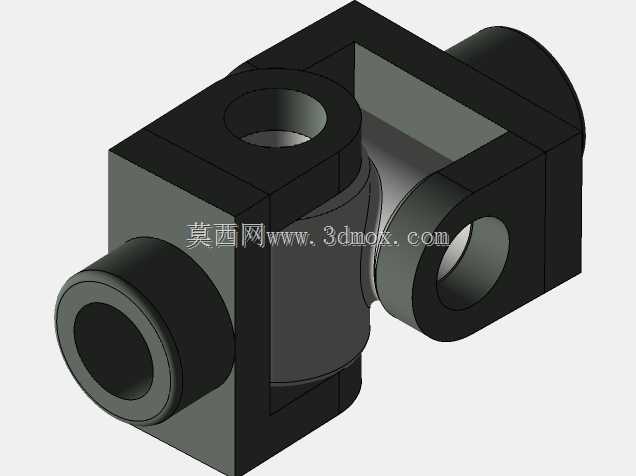

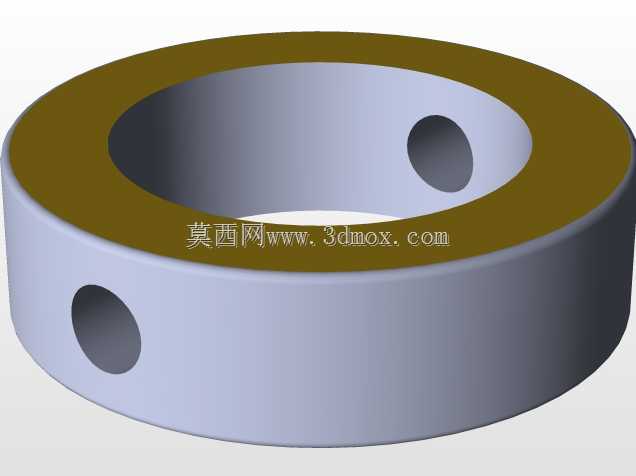

这套齿轮齿条传动的动能回收发电装置，主要面向城市道路、收费站匝道、园区出入口等车辆频繁减速的路段布设，核心作用是捕捉车辆驶过时的微小竖向位移，将车辆通行的富余动能转化为可利用的电能，可直接供给道路周边的交通信号灯、监控设备、照明设施使用，减少市政供电的额外消耗。整套装置采用外露式框架支撑结构，底部为一体式槽钢焊接底座，安装时需嵌入路面预留的安装槽内，底座通过膨胀螺栓与路基混凝土层固定，安装边界需预留足够的检修空间，顶部承力板与路面齐平，避免车辆驶过时产生明显颠簸。设计阶段优先考虑户外长期使用的可靠性，顶部承力板做了斜向防雨檐结构，可避免雨水直接渗入内部传动腔，支撑立柱采用分段式设计，下段为钢制喷塑支撑段，上段设置导向衬套，保证承力板上下滑动时无卡滞。传动路径的设计经过多轮校核，当车辆轮胎压过顶部承力板时，承力板带动下方垂直布置的齿条做竖向直线运动，与齿条啮合的小齿轮将直线往复运动转换为旋转运动，齿轮轴端通过单向轴承连接飞轮结构，可将往复的旋转运动整合为单向连续转动，再传递至发电模块，避免齿条复位时反向带动发电机产生阻力。整套传动机构的齿轮模数、齿条行程都经过匹配计算，既保证车辆低速驶过时能触发足够的转动行程，又不会因承力板下沉量过大影响车辆通行平顺性，齿条侧设置了复位弹簧，车辆驶离后可快速将承力板顶回初始位置，等待下一次车辆触发。支撑框架的两根立柱对称布置在传动组件两侧，既承担承力板的导向作用，也为整个传动系统提供侧向支撑，避免车辆碾压时产生的侧向力损坏齿轮齿条啮合副。发电模块固定在底座侧方的支架上，与飞轮轴通过联轴器连接，输出端预留接线端口可直接连接整流稳压模块，整套结构无复杂的液压或电控组件，后期维护仅需定期检查齿轮啮合润滑状态、复位弹簧弹力即可，适配户外无人值守的使用场景。设计时也充分考虑了安装兼容性，底座的安装孔位采用通用间距设计，可适配现有道路减速带的安装预留槽，无需对路基做大规模改造，降低布设成本。
