工业冷却系统外置机架单元机柜结构

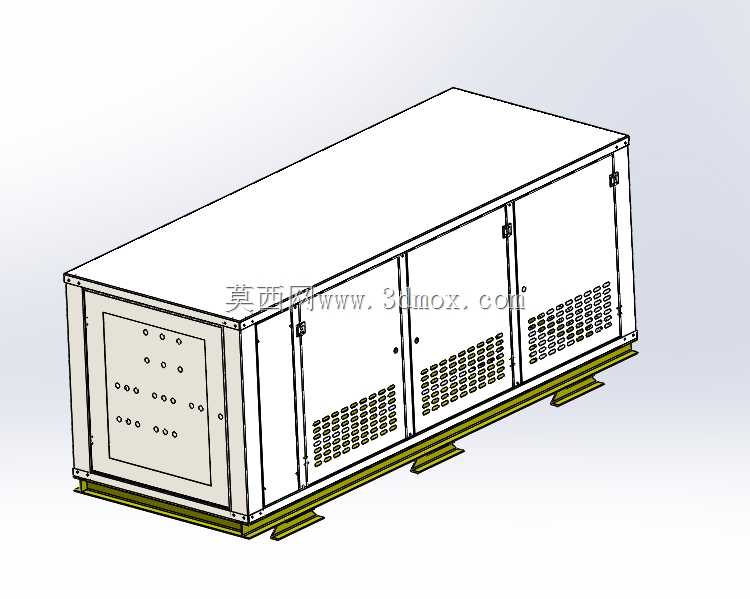

这类外置机柜主要配套工业冷却系统使用，通常部署在生产车间外侧、设备机房周边或者厂区露天配套区域，用来承载冷却系统的核心换热、循环、电控组件，把需要散热、走管路的部件和车间内部的生产加工区域做物理分隔，既避免冷却机组运行的振动、气流噪音影响车间内的精密加工工序，也能预留足够的检修操作空间，方便运维人员日常巡检、滤芯更换、管路阀件调试。从结构设计逻辑来看，整体采用长方体落地式布局，底部设置通长的安装支撑脚，安装时可以直接通过膨胀螺栓固定在混凝土基础或者钢制安装平台上，支撑脚的高度预留了叉车转运、地面管线排布的空间，避免机柜底板直接接触地面积水造成锈蚀，也能减少地面潮气侵入柜体内部。柜体的面板做了分区设计，其中一侧的端板预留了规则排布的安装孔位，用来对接冷却循环管路的进出接口、电控线缆的穿线接头，安装孔的排布间距匹配常规工业管路的法兰、接头安装尺寸，现场安装时不需要额外二次开孔，能减少现场施工的工作量。柜体正面设置多扇对开式检修门，每扇门都配备了锁止结构和密封胶条，日常运行时可以关闭柜门隔绝外部粉尘、飞溅的切削液，需要检修内部组件时可以完全打开门体，留出足够的操作空间，不需要额外拆解柜体主体结构。柜门下部和柜体侧面对应内部换热器的位置，设计了阵列式通风散热格栅，格栅的开孔方向做了防雨折弯处理，既可以保证冷却系统运行时的空气流通换热效率，也能避免露天部署时雨水顺着格栅流入柜体内部。整体柜体采用钣金折弯拼接的结构设计，所有棱边都做了圆角折弯处理，避免安装运维过程中划伤操作人员，柜体的板材厚度匹配承载需求，内部预留了泵组、换热器、电控元件的安装螺柱位置，各个组件的安装位都做了加强筋处理，避免设备运行时的长期振动造成钣金件变形、连接松动。安装边界方面，机柜的整体宽度、深度尺寸适配标准工业冷却单元的组件排布，两侧预留的检修空间不小于800mm，顶部预留的吊装孔位方便出厂转运和现场就位吊装，底部支撑脚的安装孔位间距匹配常规工业设备安装基础的预留尺寸，不需要额外做基础改造就能完成部署。
