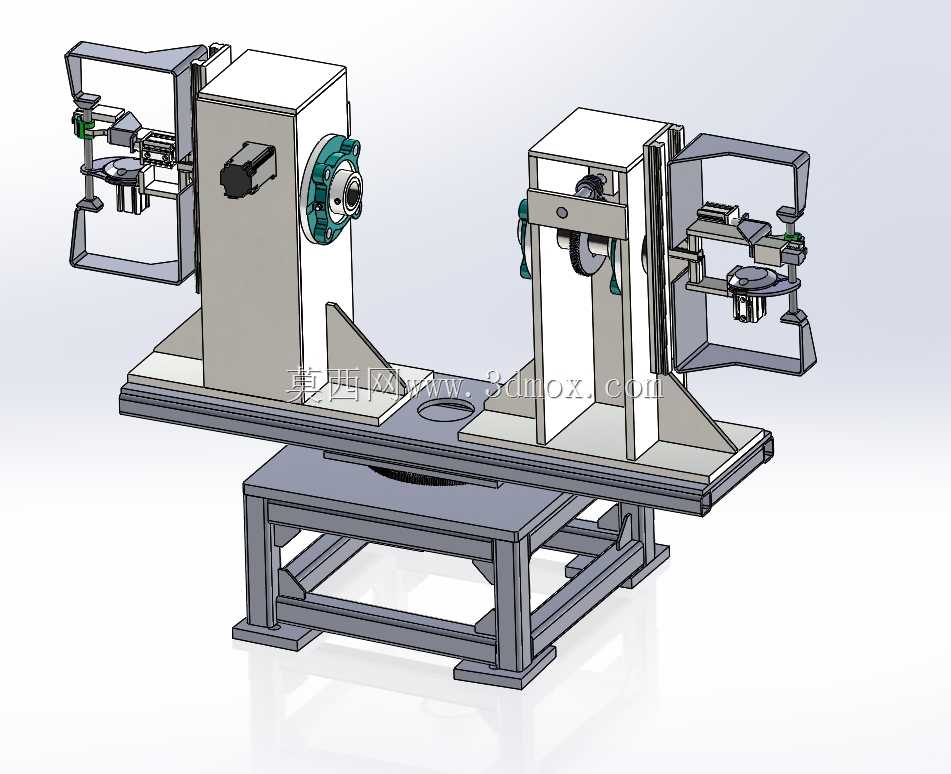

齿轮齿条式焊接作业执行夹具结构

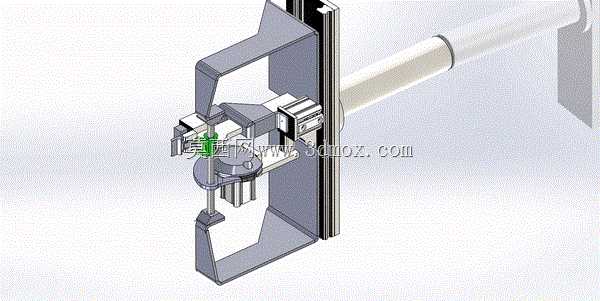

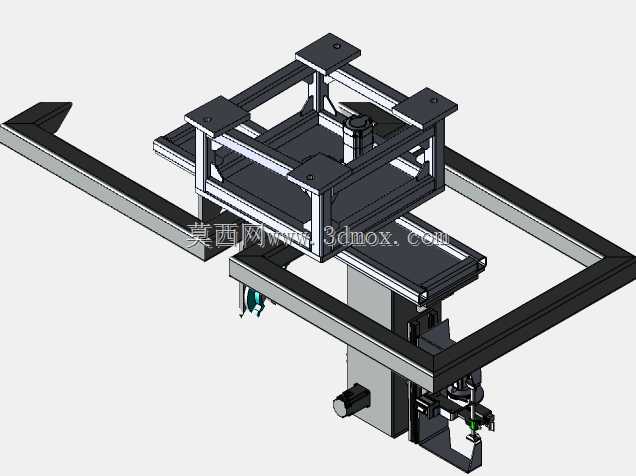

这套齿轮齿条传动的焊接作业执行机构，主要面向长直焊缝、环形焊缝的自动化焊接工位配套使用，常见于钢结构件焊接、汽车零部件焊装、型材拼接焊接的生产线场景，用来替代人工持焊枪完成重复度高、作业位置固定的焊接工序，能有效降低焊工长时间作业的疲劳度，同时稳定焊接轨迹的一致性，减少人工操作带来的焊缝偏移、焊道成型不均的问题。从结构设计逻辑来看，整套机构采用齿轮齿条作为核心传动副，相比同步带传动拥有更高的传动刚性，相比丝杠传动能实现更长行程的快速往复移动，适配焊接作业中需要快速进退、精准停位的动作需求，传动侧搭配伺服驱动单元，可精准控制移动速度与停留位置，匹配不同焊接工艺下的走枪速度要求。机构的执行端采用空心框架式安装结构，一方面能减轻整体移动部件的重量，降低传动副的负载惯量，提升往复动作的响应速度，另一方面框架的中空区域可以预留焊枪、送丝管、冷却管路的走线空间，避免管线随机构移动时出现拖拽、干涉的问题。安装边界上，整套机构的背部预留了标准导轨安装接口，可直接适配市面常规的线性导轨滑块组件，不需要额外加工转接板，安装基面的平面度要求控制在0.1mm每米范围内，就能保证齿轮齿条的啮合间隙处于合理区间，避免运行中出现卡滞、传动异响的问题。机构前端的焊枪夹持位设计了可调式锁紧结构，可适配不同直径的气保焊枪、氩弧焊枪，夹持位置可沿三个轴向微调，方便现场调试时对准焊缝位置，调整完成后通过螺钉锁紧即可固定位置，不会在长期往复运行中出现偏移。整套结构的受力框架采用折弯成型的钢板焊接后去应力处理，保证长期运行下的结构刚性，不会因为焊接过程中的轻微振动导致执行端位置偏移，传动齿轮与齿条的啮合位置设计了可调间隙结构，长期运行出现磨损后可通过调整安装座的位置补偿间隙，不需要整体更换传动部件，降低后期维护成本。在实际产线配套中，这套执行机构可搭配水平移动导轨、垂直升降轴组成多轴焊接机械手，也可单独安装在焊接专机的机架上，针对特定工件的固定焊缝完成焊接作业，适配的焊接工件涵盖圆管对接、长直型材角焊、箱体结构直缝焊等多种类型，传动行程可根据实际工位需求调整齿条长度，不需要改动主体安装结构，拓展性较强。
