机架配套无刷直流电机及齿轮升降安装结构

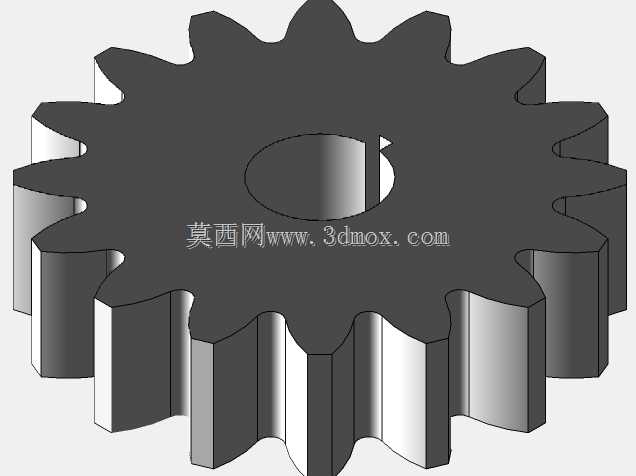

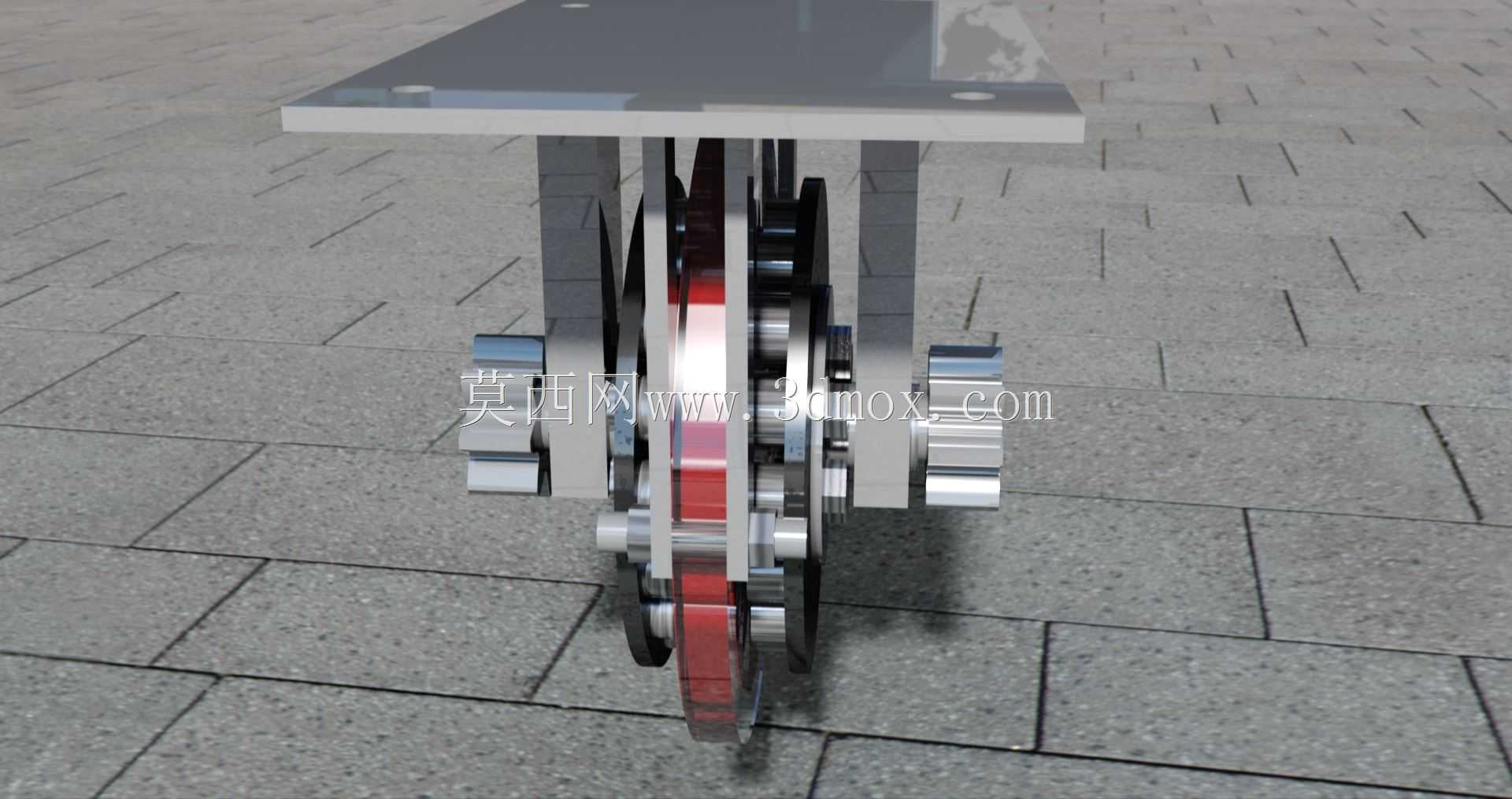

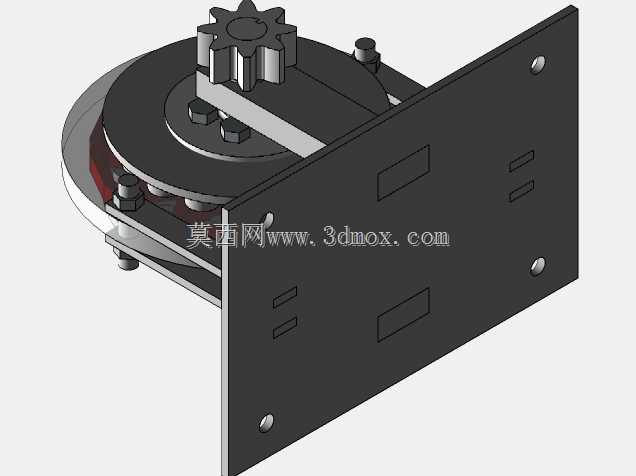

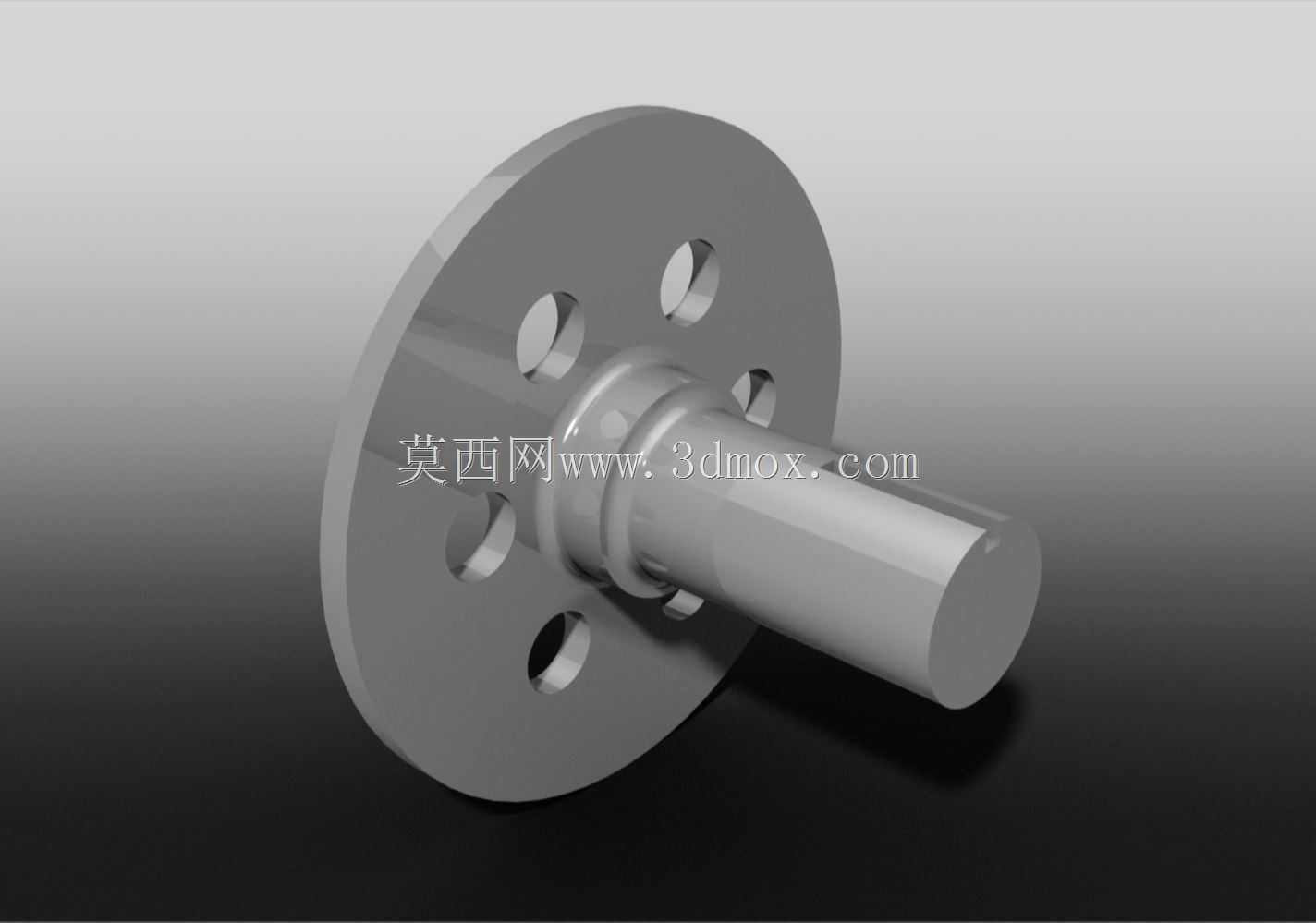

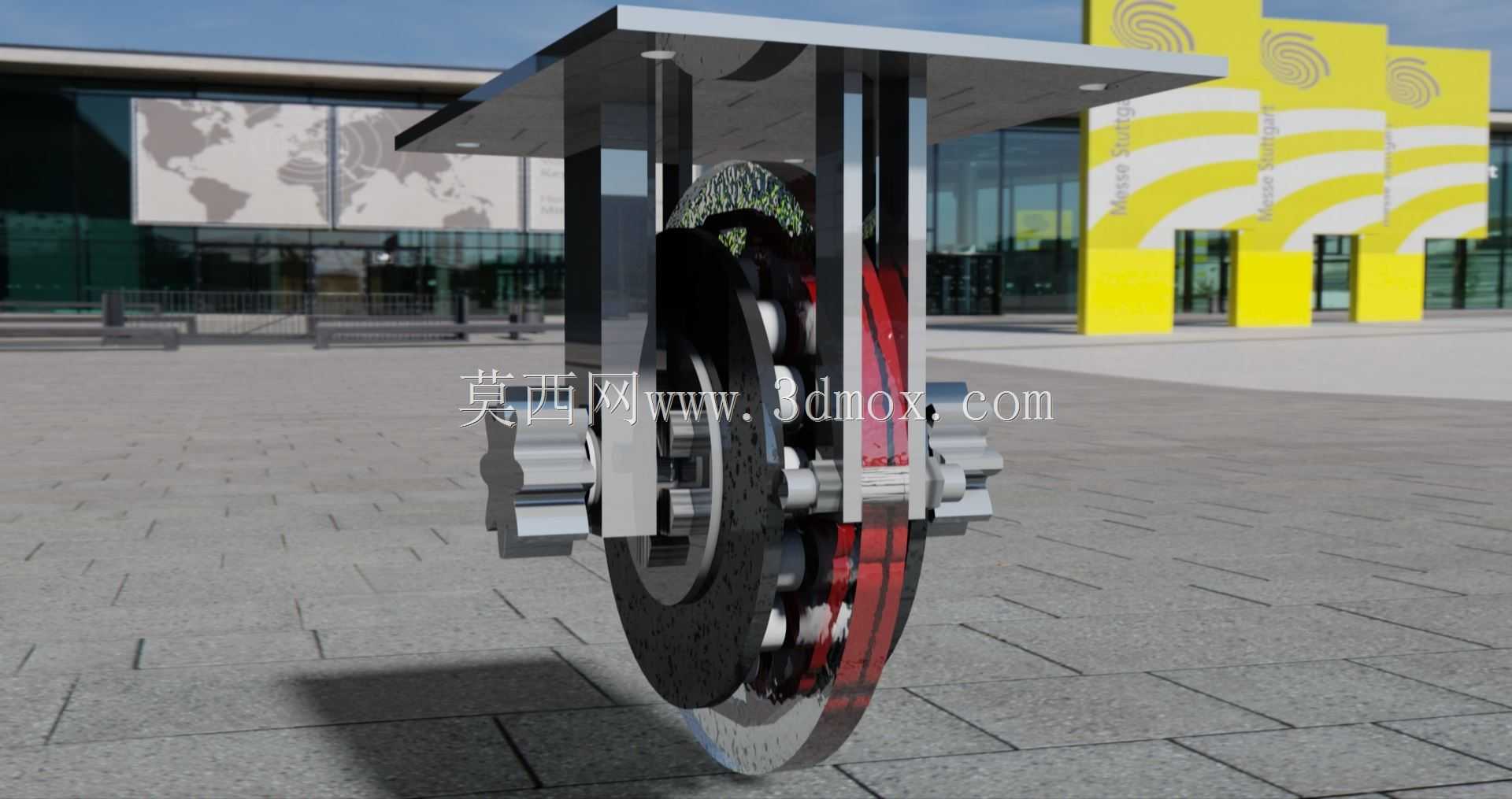

这套安装结构主要面向需要直线往复升降动作的机架类设备配套场景，常见于小型自动化输送线的顶升工位、轻型物料举升台、非标设备的高度调节模组中，核心是将无刷直流电机的旋转输出，通过齿轮齿条啮合转化为稳定的直线升降动作，相比传统丝杆升降结构，它的传动响应速度更快，适合短行程高频次的升降作业工况。从结构组成来看，动力端采用三相无刷直流电机，这类电机本身具备扭矩输出平稳、调速范围宽、维护成本低的特点，适配需要频繁启停、转速可调的工位需求，转子部分通过两侧对称布置的轴承与安装支架完成定位，轴承选型兼顾径向承载与轴向限位能力，抵消齿轮啮合过程中产生的径向分力与轴向窜动，保证转子运转时的同轴度，避免高速运转下的偏磨问题。定子部分的固定采用连杆搭配螺栓螺母的锁紧方式，安装接触面预留了足够的压紧余量，连接位置设计有防松垫圈的安装槽位，避免设备长期运行产生的振动导致紧固件松动，保障动力输出端的连接可靠性。传动侧采用双侧小齿轮与齿条啮合的布局，每侧的小齿轮都与输出轴做刚性连接，齿轮参数经过匹配计算，保证双侧齿条的运动同步性，避免升降过程中出现卡滞、偏载的问题，齿条的安装面与安装平台的基准面做了平行度公差约束，保证齿轮齿条的啮合间隙处于合理区间，既不会因为间隙过大产生传动冲击，也不会因为间隙过小导致运转阻力增大、齿面异常磨损。顶部的安装平台做了平面度处理，预留了多组标准安装孔位，可以直接固定待升降的工装、载具或者作业工位，平台与下方传动支架的连接位置做了加强筋设计，提升平台的承载能力，避免负载作用下平台出现形变。整个结构的安装边界充分考虑了现有设备的改装适配需求，支架的安装孔位采用长圆孔设计，允许一定范围内的安装位置调整，降低对配套机架的加工精度要求，整体结构的外露传动部分预留了防护罩的安装位置，后期可以根据现场工况加装防护结构，避免粉尘、杂物进入传动啮合区域，延长结构的使用寿命。在实际选型适配时，可以根据需要的升降速度、负载重量调整电机的功率参数以及齿轮的模数，这套结构的模块化设计程度较高，核心安装接口具备通用性，不需要对整体结构做大幅改动就能适配不同参数的动力组件，适合非标设备设计时做快速选型套用，也能为同类升降传动结构的设计提供参考，建模过程中对各个配合面的公差、装配间隙都做了还原，能直接用于装配干涉检查、运动仿真验证，缩短设计阶段的验证周期。
