航模动力用外转子无刷电机结构设计

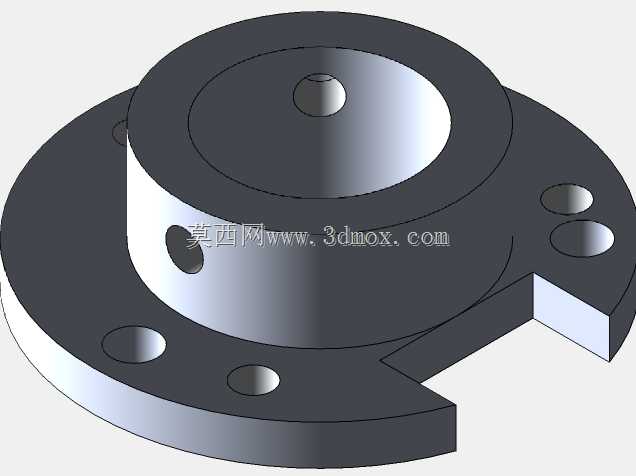

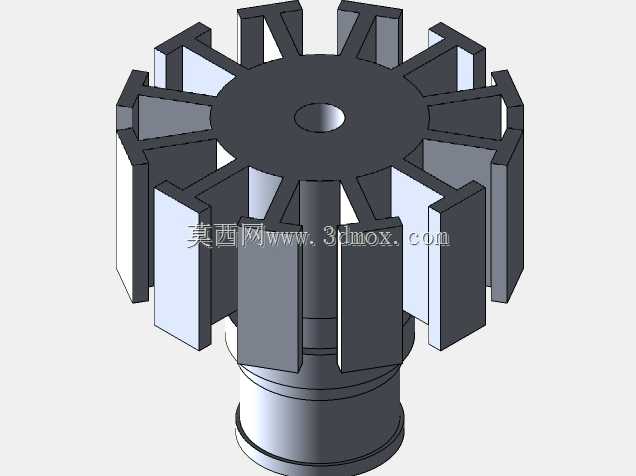

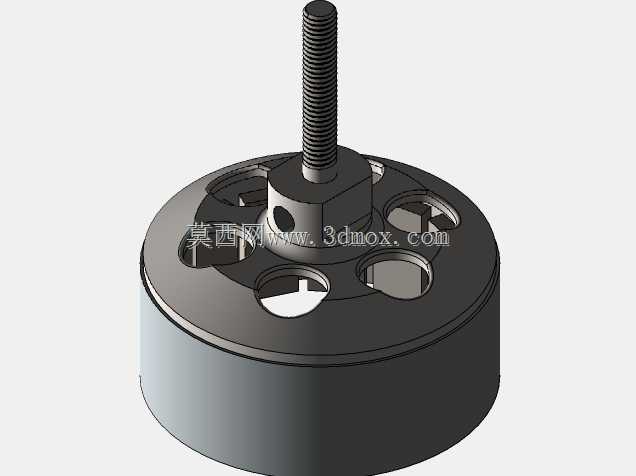

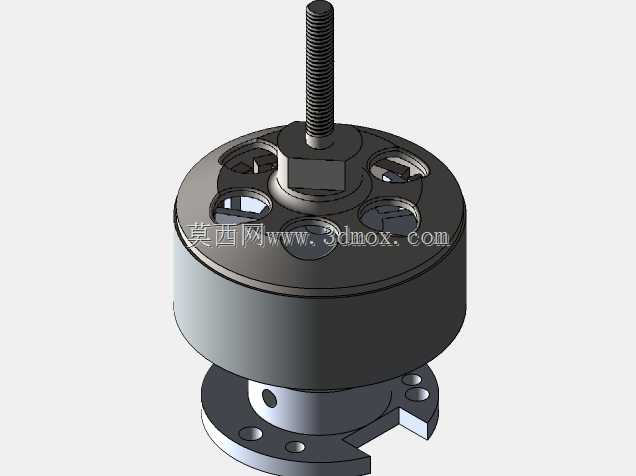

这款外转子无刷电机主要面向固定翼航模、700级遥控直升机的动力输出场景，也可适配小型多旋翼无人机、桌面级小型传动实验台的动力源需求，相比同规格有刷电机，它没有碳刷磨损的结构缺陷，连续运转寿命更长，运转时的电磁干扰更低，能避免对航模上搭载的遥控接收机、飞控模块产生信号干扰。从结构设计来看，它采用外转子转动、内定子固定的布局，转子外壳直接集成安装基座，输出轴直接从转子端盖中心伸出，省去了额外的传动连接结构，动力输出的同轴度更高，转动惯量匹配航模的变距、调速响应需求，油门变化时的转速跟随性更好。输出轴采用带螺纹的细长轴结构，可直接适配航模螺旋桨的安装孔位，通过配套的锁紧螺母就能完成桨叶固定，不需要额外加工转接轴，轴身的螺纹精度经过适配，锁紧后不会出现高速运转下的松脱问题。底部的安装法兰做了对称的缺口式定位结构，法兰上预留的安装孔位可直接匹配航模机身的电机安装座，安装时不需要额外做定位治具，只要对准安装孔拧入固定螺丝即可完成装配，法兰的定位缺口能限制电机运转时的周向窜动，避免大拉力输出时电机跟转。定子绕组采用集中绕线的布局，硅钢片叠压的定子铁芯固定在中心基座上，绕组的出线端从基座侧方预留的走线槽引出，可直接连接电调的三相输出端，走线槽做了圆角处理，不会刮破绕组的绝缘漆层。转子外壳上开有多个对称的通风孔，高速运转时气流可从通风孔进入电机内部，带走绕组和轴承运转产生的热量，避免长时间大负载运转时出现过热退磁的问题。建模过程中需要重点关注输出轴与转子端盖的同轴度公差，轴承安装位的配合公差选用过渡配合，既保证轴承内圈与轴、外圈与端盖的固定可靠性，又不会出现装配后轴承卡滞的问题；底部安装法兰的平面度需要控制在合理范围内，避免安装后电机轴与安装面不垂直，导致螺旋桨运转时出现动平衡问题。实际选型使用时，需要注意安装边界的尺寸匹配，电机主体的外径要和航模机身的电机舱内径预留足够的散热间隙，输出轴的伸出长度要匹配螺旋桨的安装厚度，避免桨叶与电机端盖出现摩擦；另外这款电机的底座安装孔位是针对特定规格航模设计，跨场景使用时需要核对孔位尺寸，必要时可通过转接板完成安装。建模时还原了电机的所有装配细节，包括转子磁钢的嵌装位置、轴承的安装卡位、安装法兰的缺口结构，可直接用于航模整机的虚拟装配、干涉检查，也可作为小型动力系统选型的参考模型，帮助设计人员提前确认动力部件的安装空间是否充足，避免实际加工装配时出现尺寸不匹配的问题。
