车间用多层多孔钻头收纳整理架

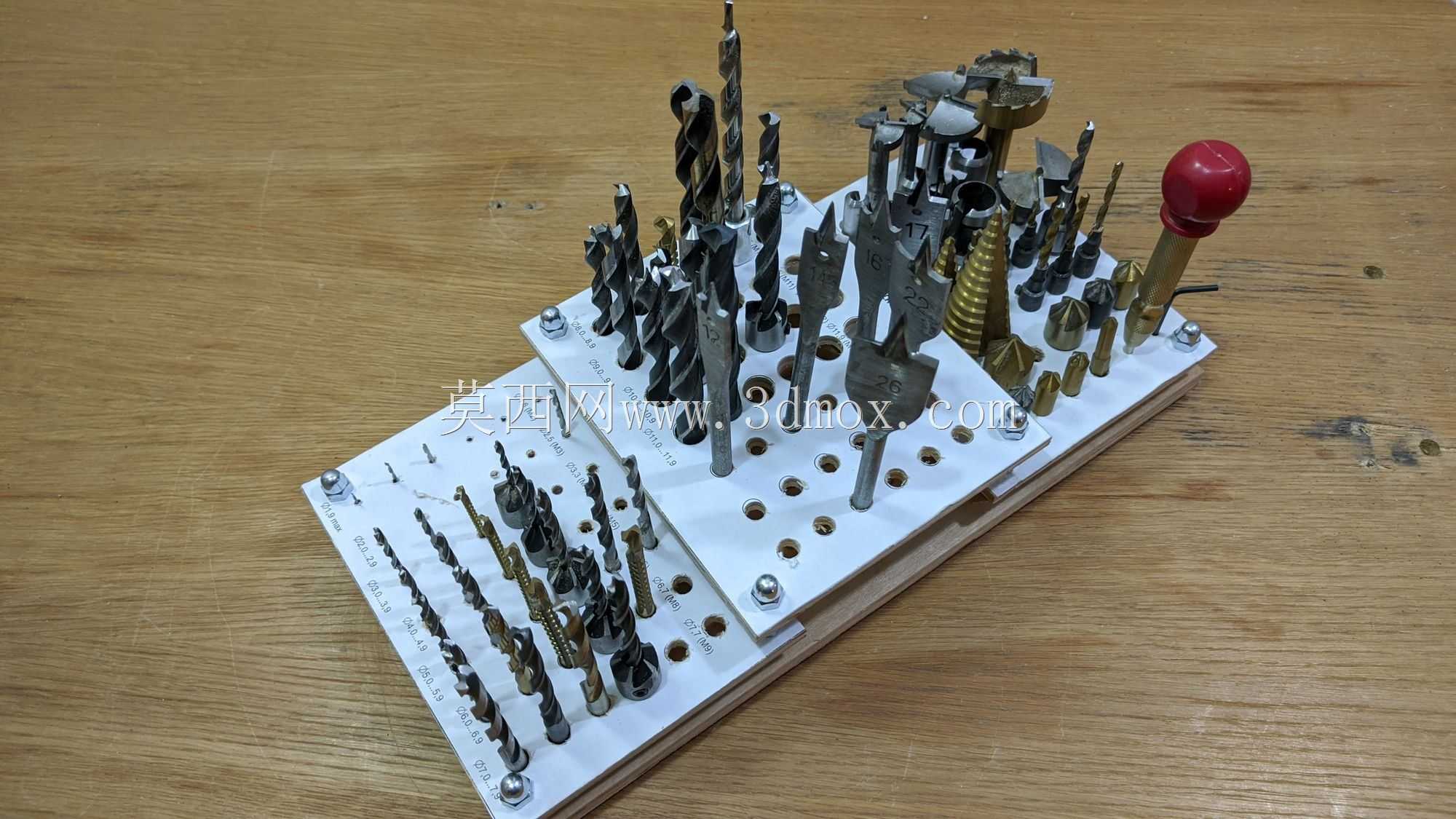

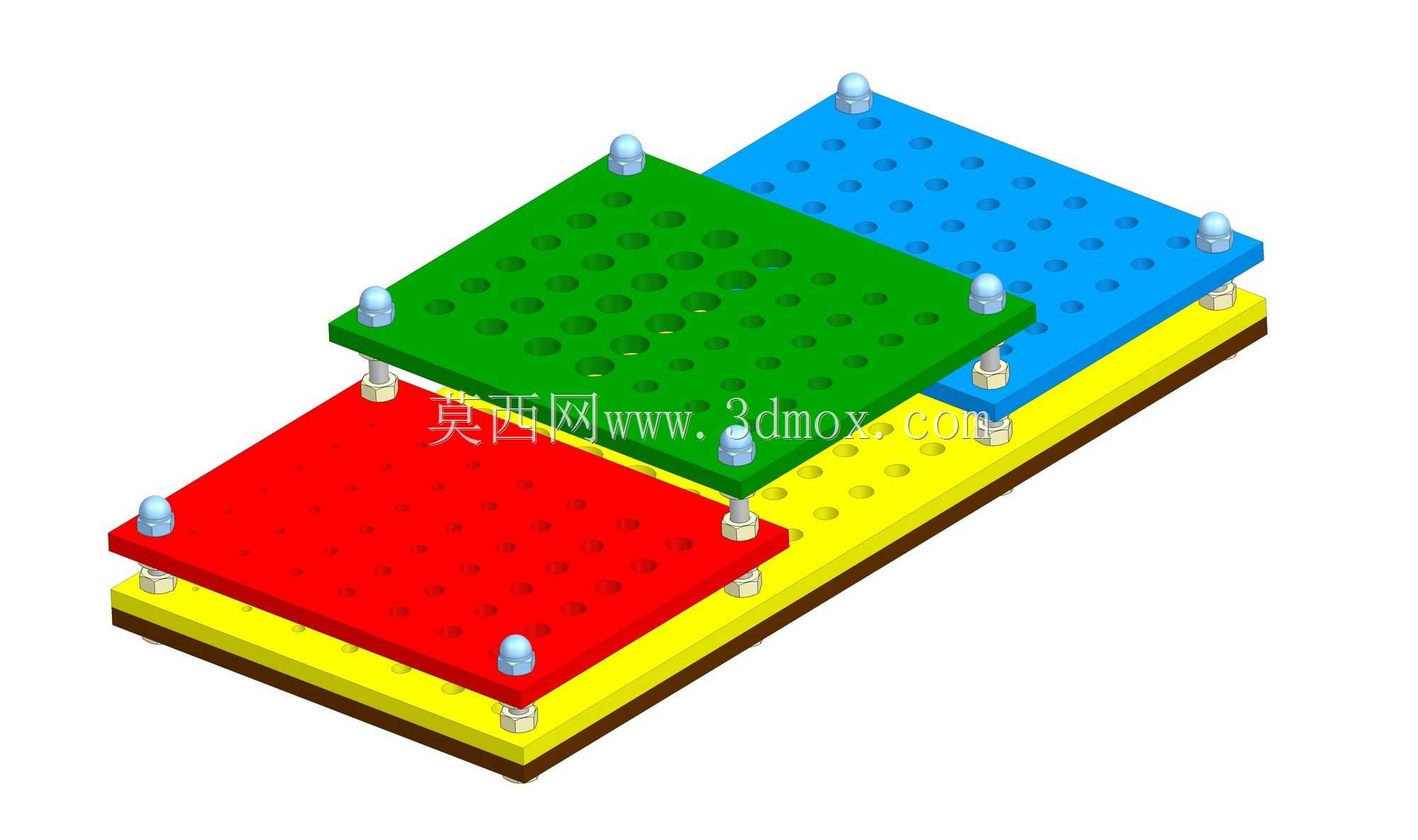

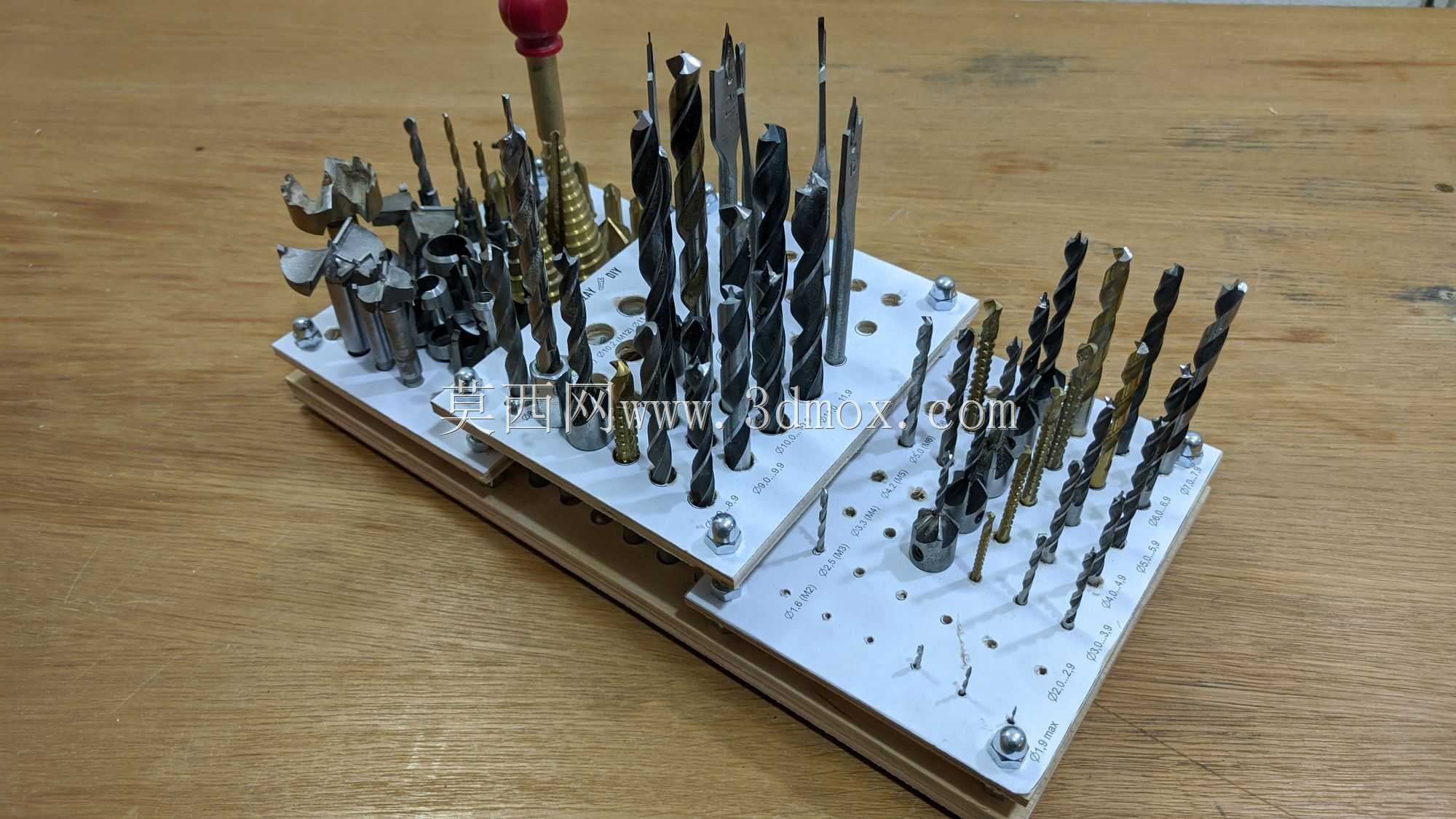

这款多层多孔钻头收纳架，是面向机加工车间工位场景设计的工具存储器具，主要解决加工现场钻头零散摆放、取用查找耗时、不同规格混放磕碰刃口的实际问题，适配钻床、铣床、加工中心等设备旁的工位布置需求。整体采用分层叠装结构，从下到上设置不同孔径的多孔承载板，最下层为黄色基础底座，承担整体承重与安装定位功能，往上依次排布红、绿、蓝三层带孔置物板，各层板之间通过带限位的支撑螺柱连接固定，层间预留足够的取放操作空间，避免钻头插入后顶端与上层板发生干涉。每层板的孔径按梯度设置，可对应收纳不同直径规格的直柄钻头，孔位排布采用矩阵式布局，单孔与对应规格钻头的柄部采用小间隙配合，既能保证钻头插入后直立不倾倒，又能在取用时顺畅拔出，不会出现卡滞问题。支撑螺柱顶端采用圆头手拧式设计，无需额外工具即可完成层板的拆装调整，使用者可根据自身常用钻头的长度规格，灵活调整各层之间的间距，适配从微型小径钻头到加长型大直径钻头的存储需求。底座底部可通过螺栓固定在工位工作台台面，也可直接放置在工具柜顶面，整体外轮廓尺寸适配常规工位的剩余操作空间，不会占用过多的台面作业区域，安装时无需对现有工位进行额外改造。在实际车间应用中，这类收纳架可将常用钻头按直径规格分层分类摆放，作业人员更换钻头时可快速定位对应规格，减少找工具的无效耗时，同时直立存放的方式能避免钻头刃口与其他金属工具发生磕碰，有效延长钻头的使用寿命，减少刀具损耗成本。结构设计上充分考虑了车间油污、切削液飞溅的使用环境，各板件边缘做了倒角处理，没有尖锐棱角，避免取放工具时划伤手部，整体结构无复杂异形曲面，加工制造难度低，普通的板材切割、钻孔工序即可完成生产，也可根据车间实际的钻头存储数量需求，增减层板数量或者调整整体长宽尺寸，适配不同规模的加工工位使用。
