车间废料改制主轴探头收纳工具架

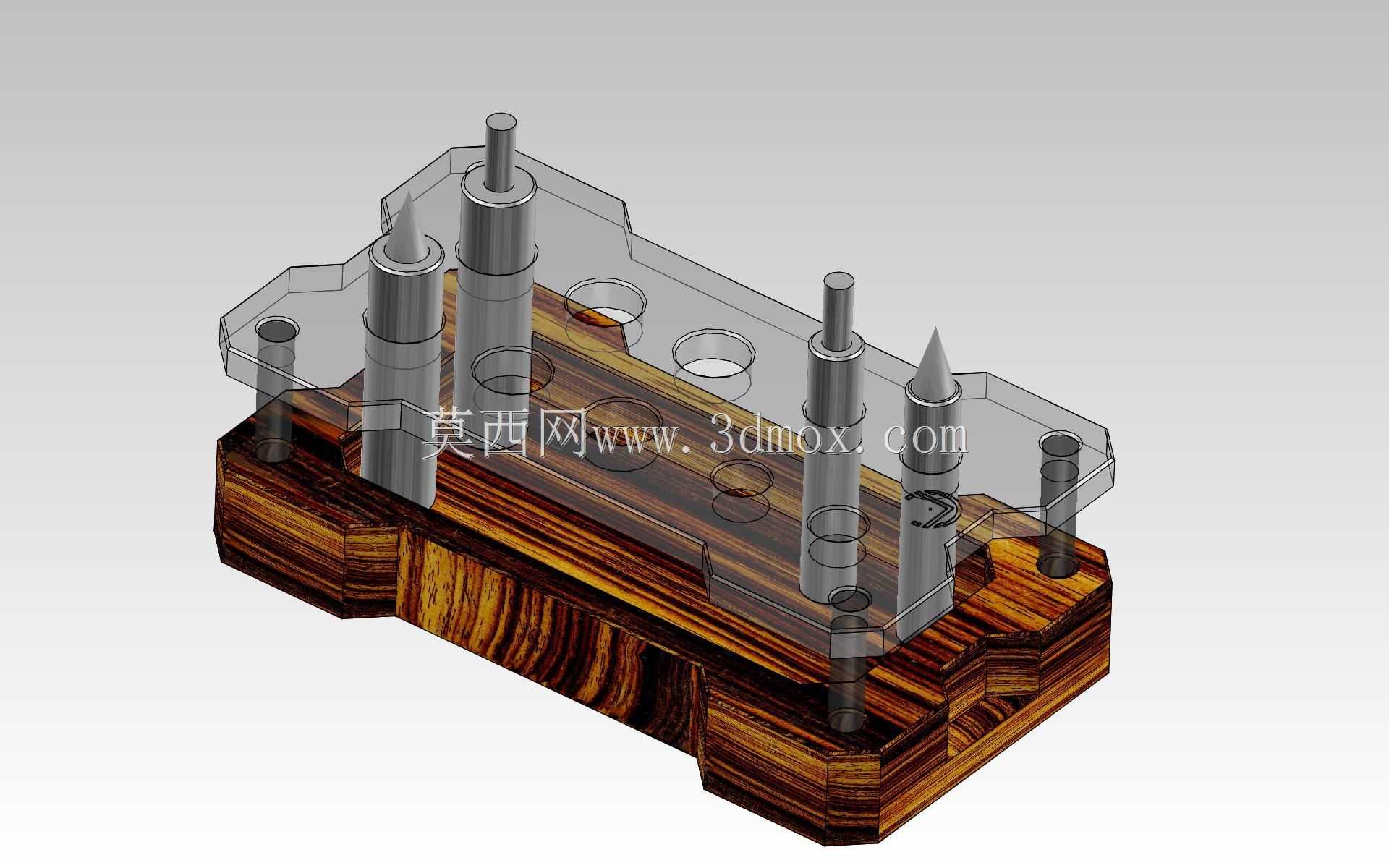

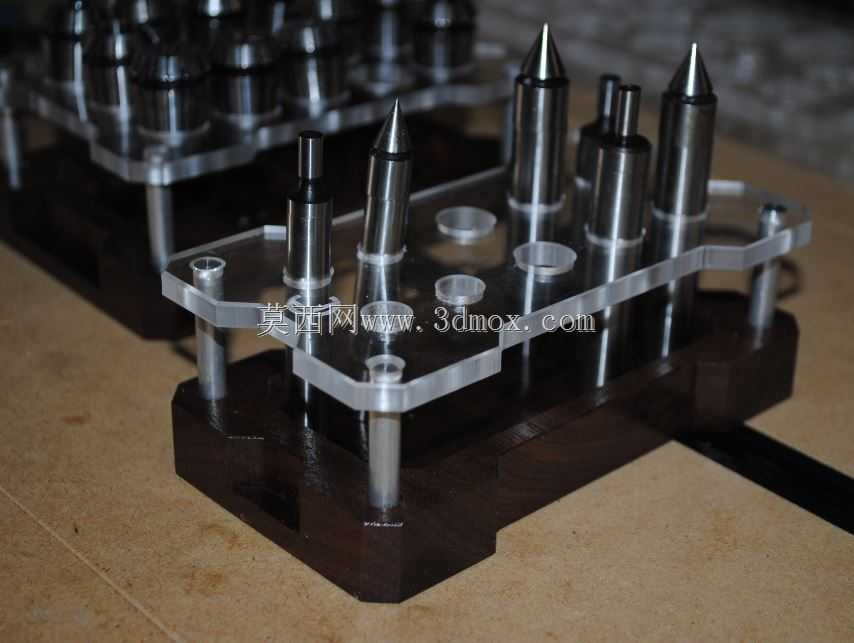

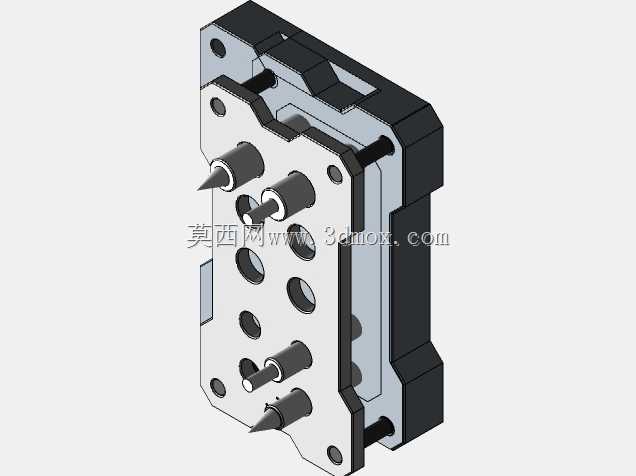

在精密机加工车间的日常运维场景里，主轴探头属于高频使用的高精度检测配件，每次对刀、工件坐标系校准完成后，若随意放置在工作台面，很容易因磕碰导致测头尖端损伤、基准杆形变，直接造成后续检测精度偏差，增加校准耗时甚至配件报废成本。这款工具架正是针对车间现场零散探头收纳的实际需求设计，整体采用车间日常加工产生的废弃硬木料加工底座，搭配透明亚克力材质的定位盖板，兼顾制作成本与使用实用性。从功能设计来看，架体设置了多组不同直径的定位插孔，可同时适配0.5、0.375两种常用规格的主轴探头，插孔深度经过匹配测算，既能保证探头插入后不会因重心偏移倾倒，又能避免插接过深导致测头接触底座受力，每个插孔旁预留的沉孔位可配套固定螺栓，将透明盖板与木质底座牢牢锁紧，防止取放探头时盖板移位导致定位失准。设计思路上没有采用复杂的金属切削加工结构，而是优先复用车间现有边角废料，木质底座的纹理自然具备一定的防滑减震特性，探头插入时不会像金属孔位那样产生硬接触刮擦杆身，透明盖板则可以让操作人员一眼看清每个孔位的探头存放状态，不用反复翻找核对，取放效率比传统的抽屉式收纳提升不少。安装边界方面，整体底座采用阶梯式轮廓设计，底部的加宽凸边可以直接贴合机床旁的操作台面边缘放置，不需要额外打孔固定，整体占用台面面积不足A4纸大小，不会挤占正常的工件装夹操作空间，架体总高度控制在120mm以内，即使放置在机床操作门旁也不会干涉防护门的正常开合。日常使用时，操作人员完成检测作业后可随手将探头插入对应孔位，不同规格的探头通过孔径差异自然分区，避免混放导致拿错规格，盖板上额外预留的空置孔位还可以临时存放配套的探头拆卸小工具，让工位周边的零散配件都能实现定点归置，减少现场整理的无效工时，也从细节上降低高精度探头的意外损坏概率。
