可调节式服务器数据机柜机架结构设计

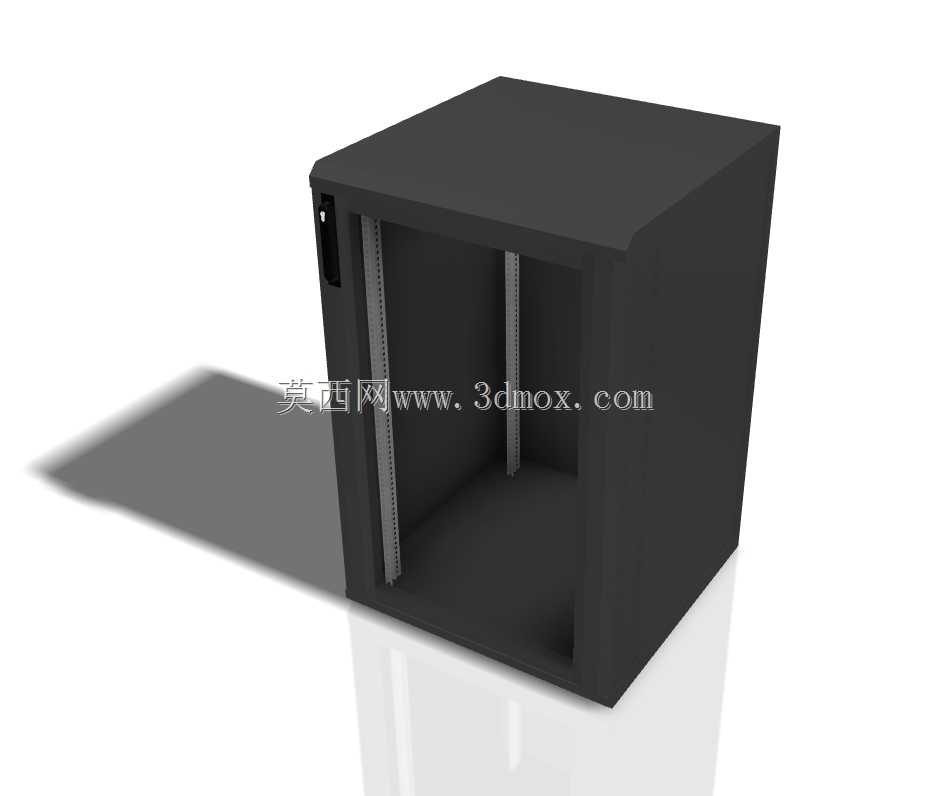

在数据中心机房、企业弱电间、工业控制现场的设备部署场景中，机架类承载结构是IT硬件、工控设备安装的核心载体，本次呈现的服务器机架结构，针对中小规模设备部署场景做了针对性的结构优化。从实际使用场景来看，这类机架常用来承载交换机、服务器主机、工控网关、配线架等设备，不同品牌、不同功能的设备安装深度、固定孔位往往存在差异，传统固定立柱间距的机架经常出现设备装不进、固定位错位的问题，这款机架在设计时就将两侧安装立柱设置为可横向调节的结构，通过LOGICP-RACKING调节结构实现安装间隔宽度的无级调整，适配不同宽度规格的设备安装需求，无需额外打孔改制就能兼容多数标准19英寸设备以及部分非标的工业控制设备。从结构设计思路来看，机架整体采用封闭式钣金柜体结构，顶部做了平整的封板设计，既可以避免顶部落灰进入设备进风通道，也能在多柜并排部署时保持顶面齐整，方便顶部走线槽的铺设固定；柜体左侧设置了带锁的侧门结构，日常运维时可以打开侧门从侧面操作设备接线、整理内部线缆，闭合后可以锁止避免非授权人员触碰内部设备。机架前部为开放式安装面，没有设置遮挡门体，方便设备前面板的指示灯查看、操作按键触达以及前置端口的插拔使用，内部的安装立柱上预冲了连续的方形安装孔位，孔位间距符合通用设备安装的U位标准，配合可调节的立柱位置，不管是深度较浅的交换机、配线架，还是深度偏大的机架式服务器、存储设备，都能找到合适的固定位置，安装时只需根据设备实际深度调整前后立柱的间距，再用配套的机柜螺丝将设备固定耳锁在立柱孔位上即可，不需要额外做结构改制。从安装边界来看，这款机架属于落地式小型机柜结构，底部为平整的钣金底座，可以直接放置在平整的地面上，也可以通过底座预留的固定孔配合膨胀螺丝固定在防静电地板下方的地面基座上，避免设备堆叠过高出现倾覆风险；柜体的外形尺寸适配常规机房的通道宽度，部署时不需要预留过多的侧面操作空间，日常运维主要从前部和侧部完成，背部预留了充足的走线空间，可以容纳电源线、网线、光纤等多类线缆的布设，柜体边缘都做了折边钝化处理，避免安装运维过程中划伤施工人员的手部，也能加强柜体整体的结构强度，减少钣金件的形变概率。在实际选型使用时，这类机架适合部署在楼层弱电间、小型企业机房、工业现场的控制室等场景，既可以独立放置承载少量设备，也可以多台并排拼接组成小型设备集群，可调节的立柱结构让现场安装的适配性大幅提升，不需要针对特殊尺寸设备单独定制机架，能有效缩短现场施工的周期，降低设备部署的改制成本。
