19英寸标准3U机架式设备钣金外壳

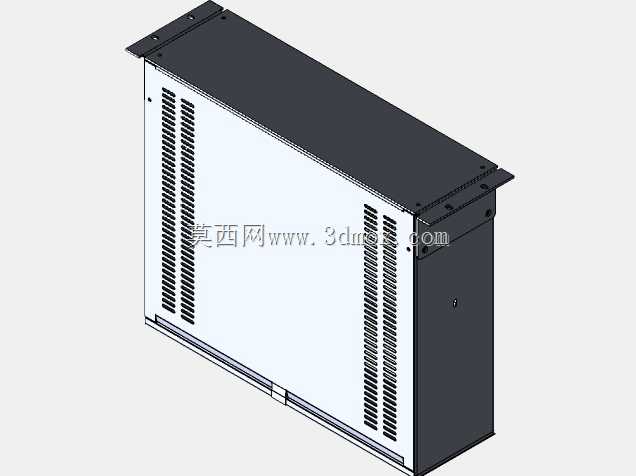

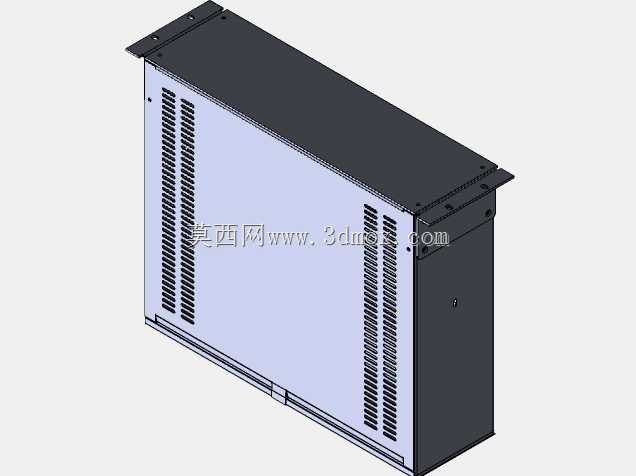

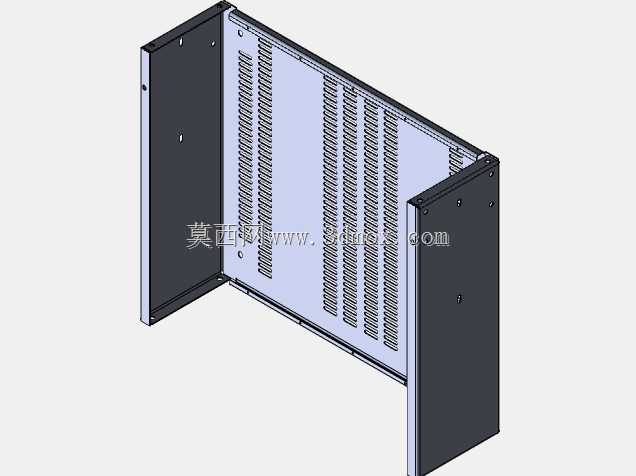

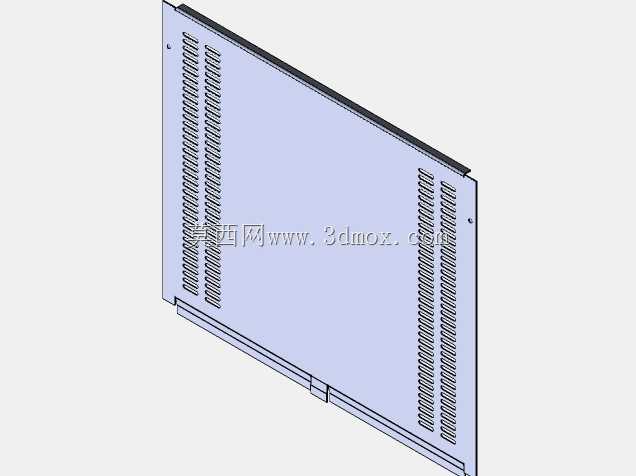

该壳体适配标准19英寸机架安装场景，是工业控制、通讯传输、电力监测类机架式设备的专用承载外壳，可直接装入标准服务器机柜、工控机柜的对应U位，满足机房集中部署、工业控制柜堆叠安装的使用需求，为内部电路板、电源模块、接线端子等元器件提供物理防护与安装载体。壳体整体采用分体式结构设计，前面板为独立可拆卸结构，与安装挂耳分离设置，无需拆卸整体壳体即可完成前面板的拆装操作，方便设备调试阶段的前面板标识更换、按键模块调整，也便于后期运维时快速操作内部前置接口。壳体两侧侧板设计有阵列式通风散热孔，孔型采用长条形冲压结构，在保证侧板结构强度的前提下最大化通风面积，可配合内部安装的轴流风扇形成顺畅的散热风道，带走设备长时间运行产生的热量，避免内部元器件因积热出现性能衰减或寿命缩短的问题。整体外形尺寸控制在425.00x363.00x128.4毫米，其中前面板厚度为3.0毫米，足够的板厚保证前面板安装显示屏、按键、指示灯等组件时不会出现变形，同时前面板边缘做了折弯压边处理，既提升了面板的抗形变能力，也能避免安装调试时锋利的板边划伤操作人员。顶部与底部的安装挂耳采用折弯成型结构，挂耳上预留标准机架安装孔位，可直接与机柜立柱的方孔条通过螺丝固定，安装时无需额外加工转接件，挂耳的折弯尺寸严格匹配标准19英寸机架的安装间距，保证装入机柜后不会出现错位、间隙不均的问题。壳体主体采用钢板材质加工，板材经过折弯、焊接、表面喷涂处理，具备足够的结构刚性，堆叠安装时不会因上层设备的压力出现凹陷变形，同时金属壳体可起到电磁屏蔽作用，减少内部电路与外界环境的电磁干扰，提升设备运行的稳定性。壳体后侧预留了接线与模块扩展的空间，可根据实际设备需求开设电源接口、通讯接口、接线端子的安装位，适配不同功能的机架式设备集成需求，侧板与主体的连接采用可拆卸螺丝固定，需要检修内部元器件时，拆下对应侧的固定螺丝即可取下侧板，无需完全拆解整个壳体，大幅提升后期运维的效率。
