斜开双门壁挂式工业设备安装机柜

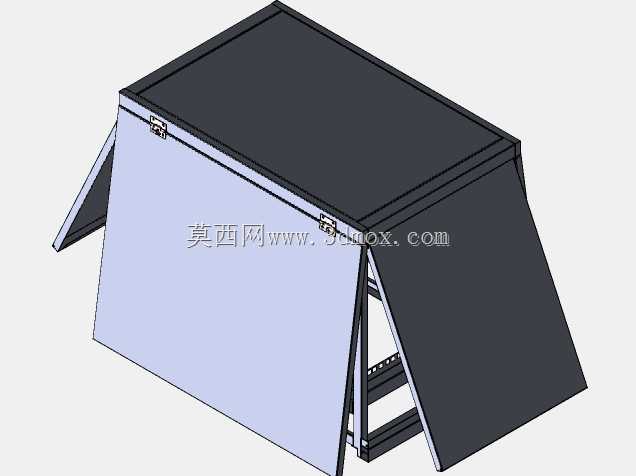

这款壁式机架机柜主要面向空间受限的工业现场、车间立柱侧装、生产线旁壁挂部署场景设计，区别于落地式机柜的占地属性，它可以直接通过背部挂点固定在墙面、钢结构立柱或者设备侧壁上，充分利用垂直空间释放地面作业区域，适合零散分布式的电气控制节点、小型网络交换设备、边缘传感采集模块的集中收纳安装。从结构设计来看，柜体采用斜向双开门布局，上盖与侧门均通过合页与主体框架连接，开合角度可以覆盖内部全部安装空间，日常运维时不需要完全拆卸门板就能触达内部所有安装位，搭扣式锁止结构可以快速开合，同时满足户外或者多尘场景下的闭合密封需求。柜体内部预留了标准机架安装立柱，孔位按照通用机架设备的安装间距排布，可以兼容常规尺寸的机架式电气元件、小型工控主机、交换设备的固定安装，框架采用折弯钣金拼焊成型，边角做了圆弧过渡处理，避免安装运维过程中剐蹭操作人员或者线缆外皮。设计阶段优先考虑了壁挂安装的承重边界，背部挂接位做了加强筋折弯处理，避免满装设备后柜体出现形变，柜体的进深尺寸控制在合理范围，不会因为壁挂突出墙面过多影响现场通道通行，同时内部预留了走线槽的安装空间，强弱电可以分开布放，减少信号干扰问题。门板的斜向设计一方面可以在打开时自然形成遮挡，避免运维过程中工具、小零件直接掉落，另一方面闭合后斜面可以减少顶部积灰，在多粉尘的车间场景下降低清洁维护的频率，柜体的接缝处都做了折边咬合处理，提升整体结构刚性的同时，减少拼接缝隙带来的粉尘、水汽侵入风险。实际部署时，只需要提前在安装基面打好对应孔位的膨胀螺栓，将柜体挂装到位后锁紧固定件即可完成主体安装，后续设备装入时可以直接通过内部机架立柱的调节孔调整安装高度，适配不同高度的元件安装需求，柜体底部预留了线缆穿入孔位，外部线缆可以从下方或者背部穿入柜体内部，走线路径更规整，也避免线缆从门板处走线被夹损。
