健身器材用泰坦式蹲架锁紧操作机构

这款蹲架操作锁紧机构，主要应用于商用力量健身器材的泰坦系列蹲架设备上，承担训练过程中载荷锁定、档位切换的核心执行功能，是保障力量训练安全、提升操作顺畅度的关键结构部件。从实际使用场景来看，蹲架作为健身房下肢力量训练的高频设备，训练过程中需要频繁调整承载高度、在训练力竭时快速锁定承载杠铃的支架，这套机构的操作手感、锁紧可靠性直接决定了器材的使用体验与安全系数，设计过程中需要兼顾操作力大小、锁紧咬合深度、长期使用的耐磨性能三个核心指标。

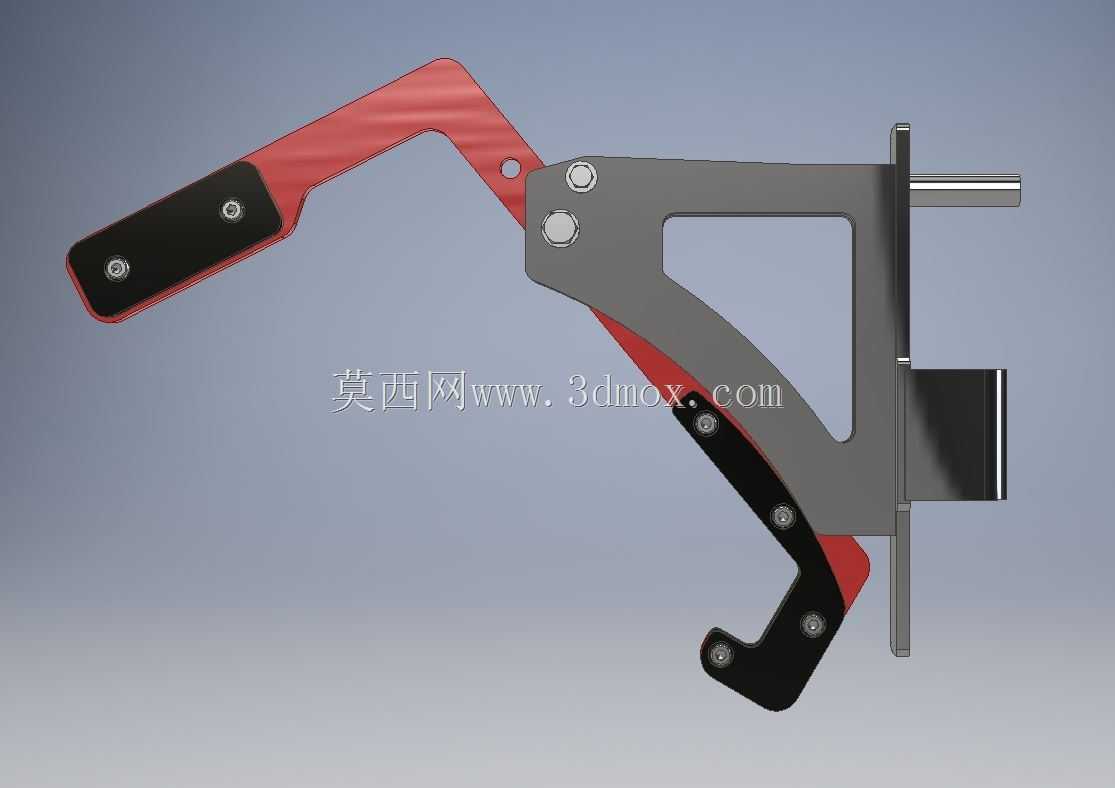

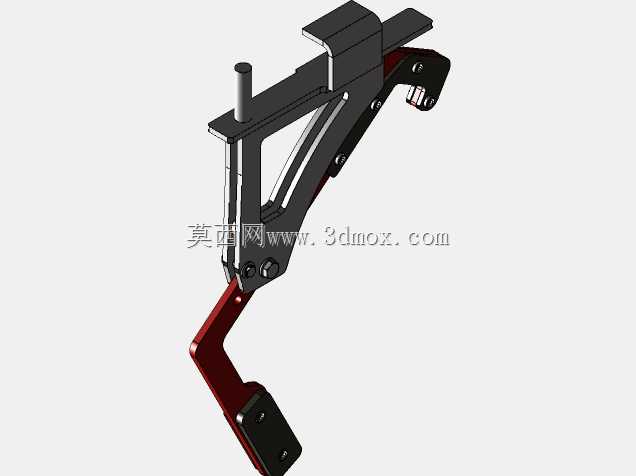

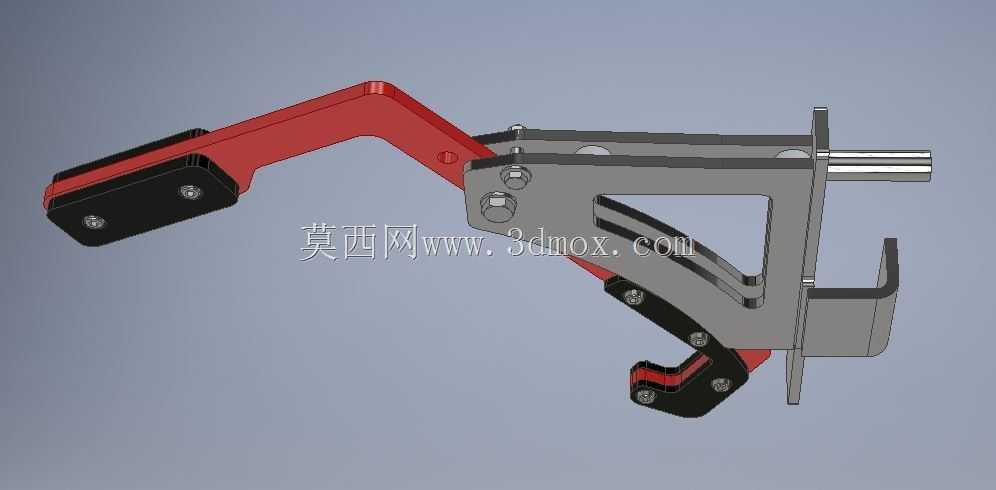

从功能特性上看，这套机构采用杠杆式操作逻辑，红色弯折主臂作为操作施力端，贴合手部的黑色防滑握套通过两颗内六角紧固件固定在主臂两端，增大握持摩擦力的同时，避免低温环境下金属直接接触皮肤的不适感；灰色的主体安装基座承担整个机构的承载与定位功能，基座上的镂空结构在保证结构刚性的前提下，有效降低了部件自重，减少器材整体的无效载荷。机构下端的弯钩式锁舌是核心执行部件，通过多颗螺栓与主臂形成联动结构，扳动操作手柄时，锁舌随杠杆结构转动，实现与架体定位孔的咬合与脱开，锁舌端部做了圆弧导向处理，即使操作时存在小幅对位偏差，也能顺利卡入定位孔，避免卡滞问题。

设计思路上，整个机构采用模块化集成设计，安装基座上预留的横向销轴与安装板，可直接固定在蹲架的滑动承载架侧面，不需要对架体主体结构做额外焊接加工，降低了生产装配的难度，也方便后期售后维护更换部件。结构受力层面，所有转动铰接点都采用螺栓加衬套的连接形式，避免长期反复转动造成的铰接孔磨损，延长部件使用寿命；操作手柄的力臂长度经过反复校核，保证单手操作力控制在15-20N区间，训练者不需要大幅改变身体姿态就能完成锁紧、解锁操作，不会打乱训练节奏。

安装边界方面，这套机构整体横向安装厚度不超过120mm，纵向操作行程控制在80mm范围内，安装时不会与蹲架的立柱、杠铃杆放置位产生运动干涉，适配市面上主流截面规格的蹲架立柱，不需要额外定制转接配件。机构外露的金属部件都做了表面喷塑处理，红色与黑色的配色区分操作区域与承载区域，训练者可以快速识别操作位置，同时喷塑层具备良好的耐汗渍、耐摩擦性能，适配健身房高频率使用的场景需求，不会因为长期接触汗液出现锈蚀、掉漆问题。
