百事标识冷饮塑料周转瓶架结构设计

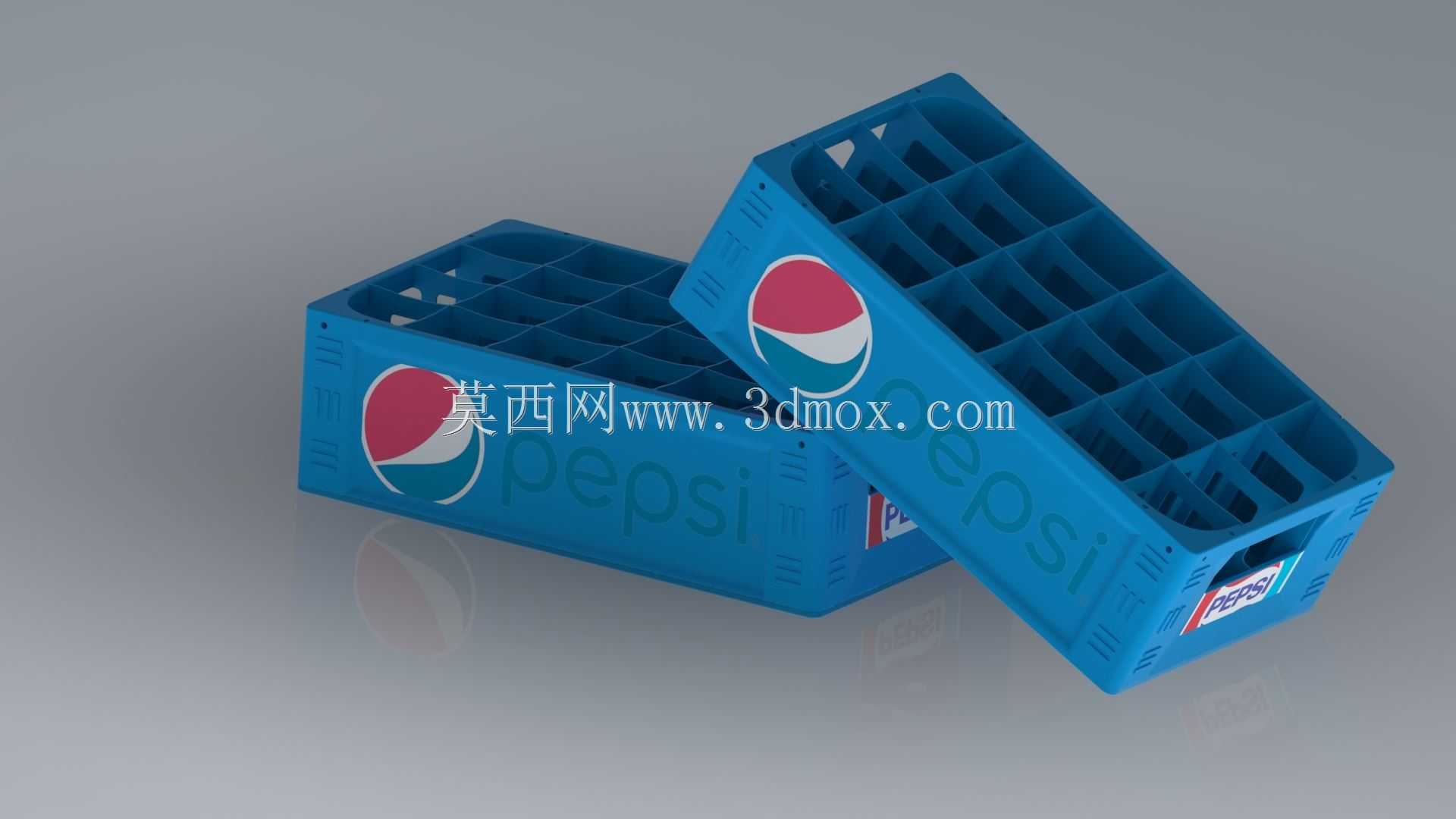

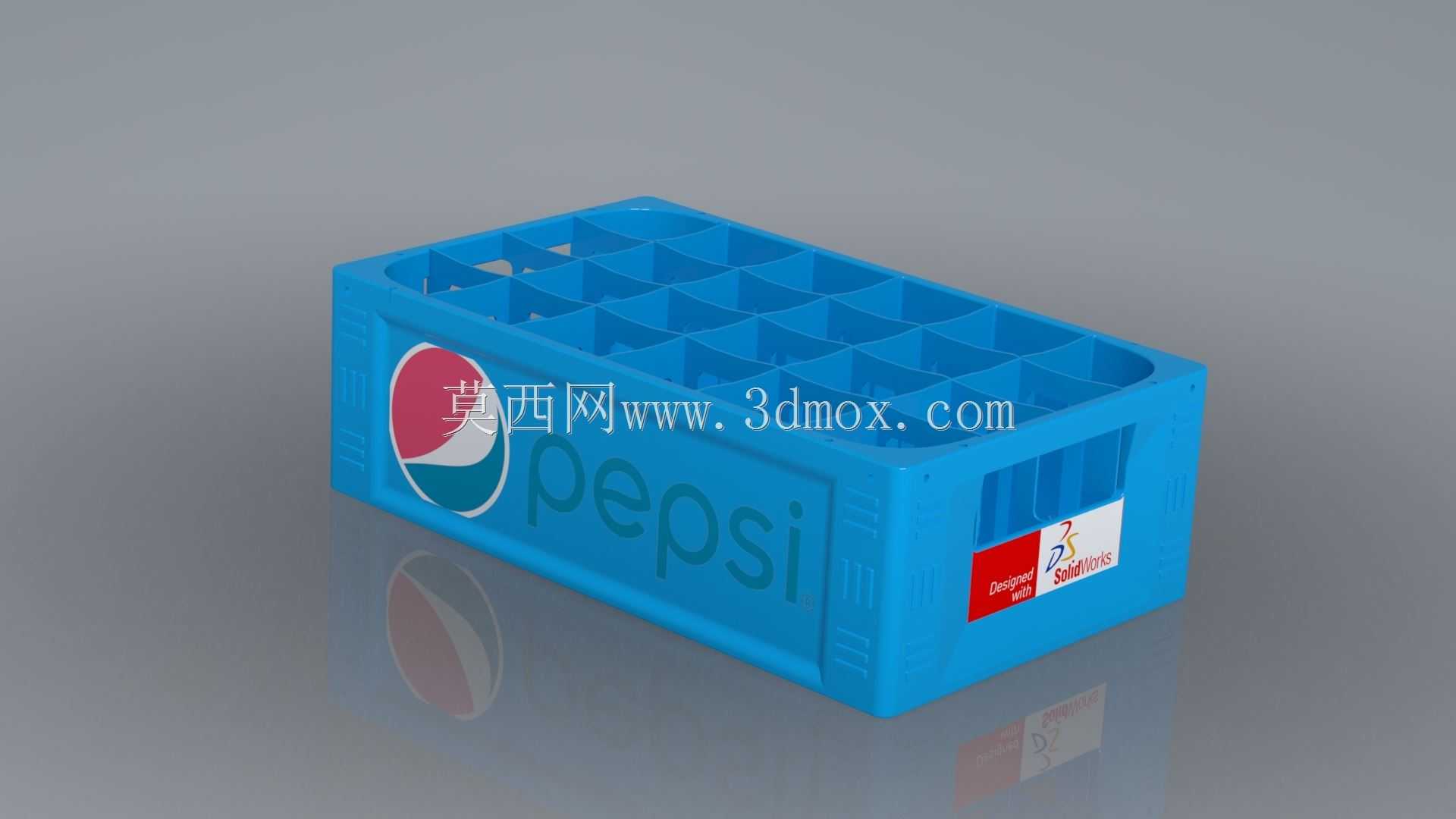

这款带百事品牌标识的塑料冷饮瓶架，是快消饮品流通环节里适配瓶装冷饮储运、陈列场景的专用承载器具，日常在商超冷柜陈列、终端配送周转、仓储暂存环节都有高频应用，核心作用是规整固定瓶装饮品，避免运输、堆叠过程中瓶身倾倒、碰撞破损，同时适配标准化堆码要求提升空间利用率。从结构设计逻辑来看，整体采用一体注塑成型的框式结构，框架侧壁做了多道纵横交错的加强筋排布，既可以降低整体耗材用量控制自重，又能保证满载堆叠时的结构强度，避免长期受压出现侧壁形变。内部的格槽尺寸完全匹配常规瓶装碳酸饮料的瓶身外径，每个格槽的卡位深度刚好覆盖瓶身下半段的稳定支撑区域，取放时不会出现卡滞，同时格槽之间的连接筋做了圆角过渡，避免应力集中导致的筋位断裂，也能减少对瓶身标签的刮蹭磨损。瓶架两侧预留了内嵌式抠手位，抠手的边缘做了圆弧钝化处理，人工搬运时不会硌手，抠手的深度适配成年人手掌的插入空间，单人即可完成整架饮品的搬运转移。底部设计了与顶面卡位匹配的堆叠定位凸台，多层堆码时上层架体的凸台可以嵌入下层架体的顶面凹槽内，即使在冷链运输的颠簸场景下，也不会出现堆垛滑移塌落的问题，堆码高度可适配常规配送货车的货箱内高以及商超冷柜的层间高度。侧壁的品牌标识区域采用凹陷式设计，印刷的品牌图案不会因为堆叠摩擦、搬运剐蹭出现脱落，同时标识区域的壁厚与周边侧壁保持一致，不会因为局部壁厚差异导致注塑成型时出现缩痕、缺料等缺陷。整体外形尺寸适配标准物流托盘的摆放模数，单托盘摆放时可以最大化利用托盘承载面积，配合缠绕膜打包即可完成整托转运，不需要额外的固定辅具。格槽底部预留了细小的沥水间隙，冷柜内凝结的冷凝水或者瓶身残留的水渍可以顺着间隙排出，避免架体内积水导致瓶底长期浸泡出现标签脱落、瓶身污渍残留的问题，日常清洁时也可以直接冲水冲洗，积水快速排干无卫生死角。在实际应用中，这款瓶架既可以在配送环节作为周转容器重复使用，也可以直接放置在商超冷柜内作为陈列载体，不需要额外将饮品取出二次摆货，大幅降低终端门店的理货工作量，规整的格槽排布也能让冷柜内的饮品陈列整齐，提升消费者取放的便利性。
