机场行李牵引式平板运输托架结构设计

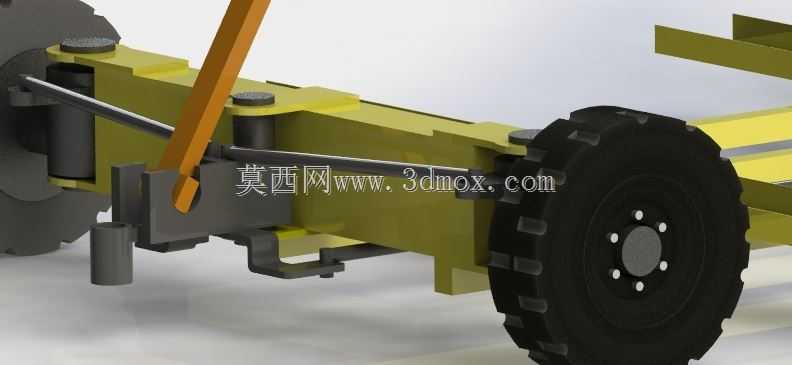

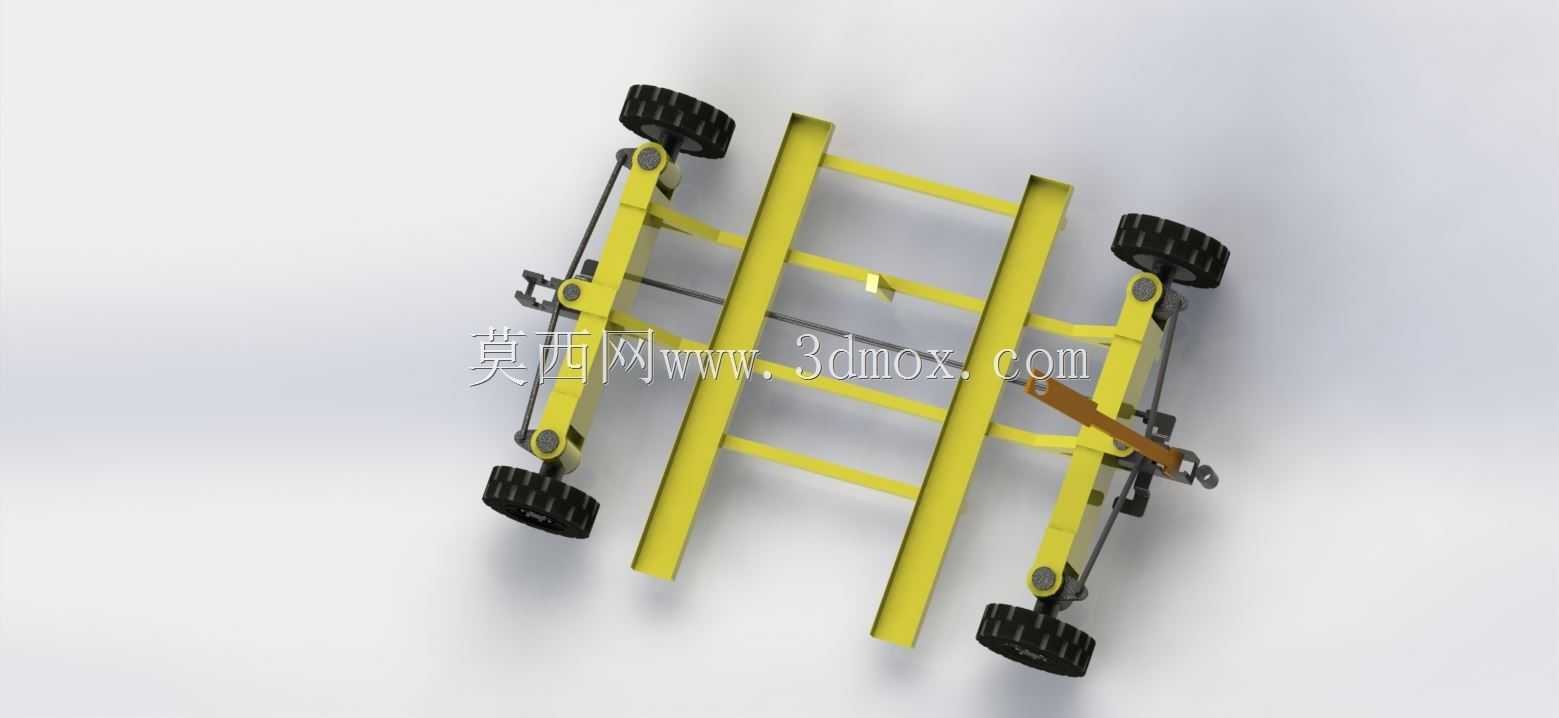

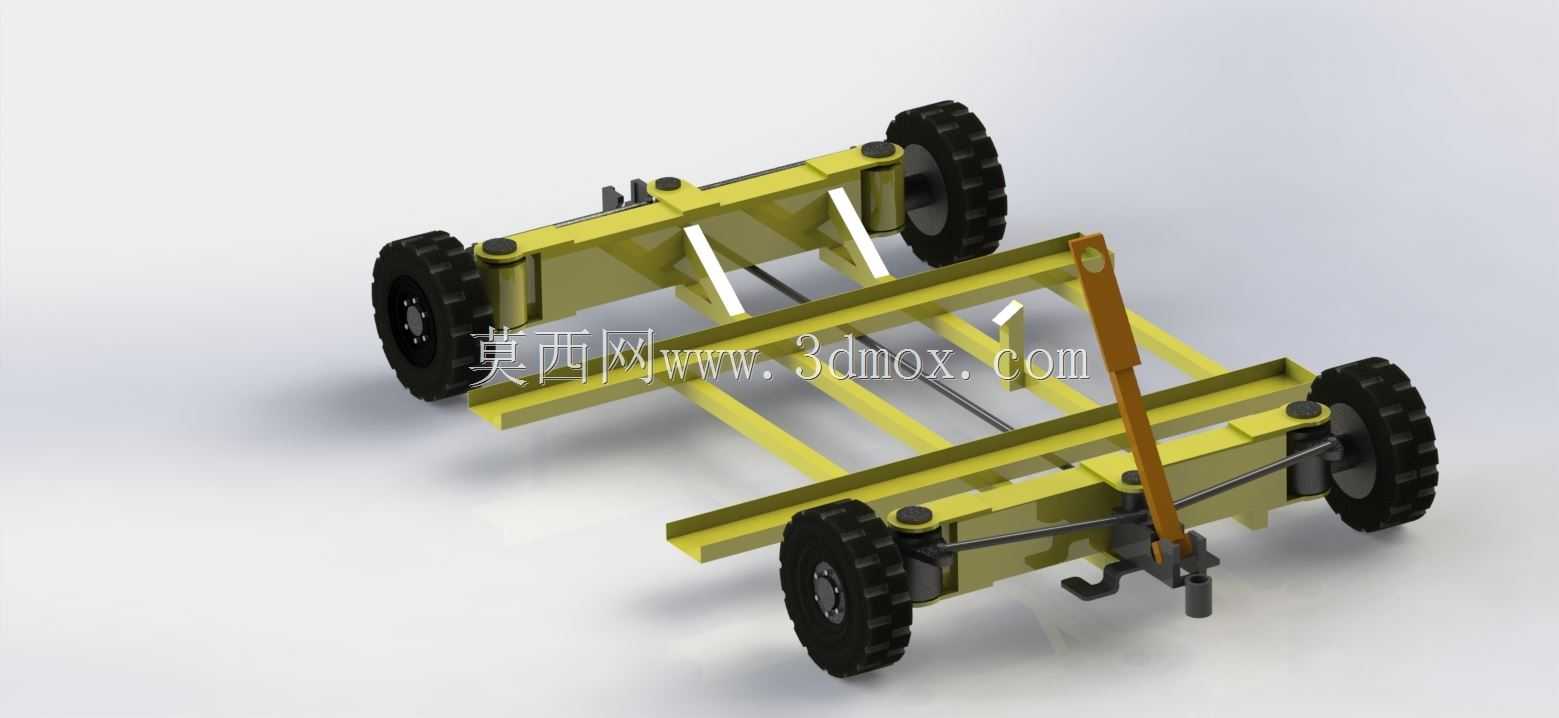

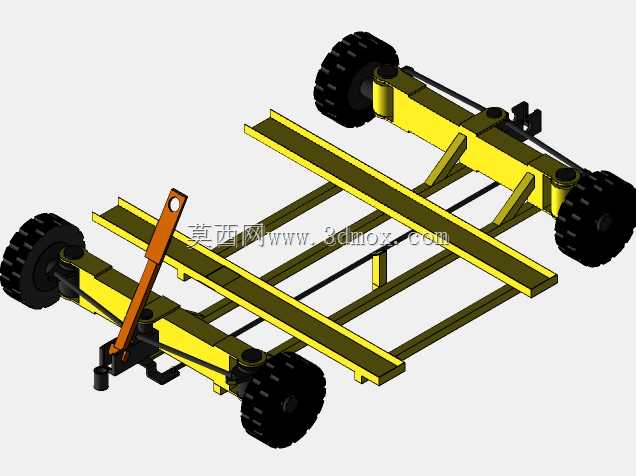

这款轮式牵引托架主要面向机场航站楼、高铁站行李转运场景设计，替代传统人工搬运的散件托盘，适配地勤牵引车的标准牵引接口，可在停机坪、行李分拣区的硬化铺装路面完成批量行李的短驳运输作业。从结构布局来看，整体采用双纵梁加横向撑杆的框架式承载结构，两根主纵梁选用矩形截面型钢作为核心承载件，横向等距布置多根连接撑杆，既保证框架整体抗扭刚度，避免满载转弯时出现框架形变，又尽可能降低托架自身整备质量，减少牵引车的牵引负载消耗。行走部分采用四轮对称布置，每个轮组都配备独立的摆动式连接支架，当行驶在存在轻微高差的路面时，轮组可自适应小幅摆动，保证四个轮胎始终与地面接触，不会出现单轮悬空导致的托架侧倾、行李滑落问题，轮组的转向连接座直接集成在纵梁端部，转向拉杆采用横向联动设计，牵引端转向时可带动前后轮组同步偏转，最小转弯半径可控制在3.2米以内，完全适配航站楼廊桥下方、行李分拣通道这类狭窄作业区域的通行需求。牵引连接端设置了带缓冲弹簧的挂钩结构，可抵消牵引车起步、制动时的瞬时冲击力，避免刚性连接导致的框架焊缝开裂，同时挂钩的安装高度匹配国内主流地勤牵引车的牵引座尺寸，无需额外改装即可直接挂接使用。承载平面没有设置额外的侧挡板结构，是考虑到行李装卸时可从三个方向同时作业，配合绑带固定点即可完成不同尺寸行李箱、货包的固定，相比带高侧板的托架，装卸效率可提升40%左右，空载时还可将多台托架叠放收纳，减少仓储空间占用。设计过程中对承载边界做了明确限定，单台托架额定承载质量为500kg，可同时容纳12-15件标准尺寸航空行李箱，整体外形长度控制在1.8米，宽度1.2米，空载状态下承载面离地高度为280mm，既保证装卸时操作人员无需过度弯腰抬升行李，又避免离地间隙过小导致通过减速带时刮擦框架底部。轮组选用实心橡胶轮胎，无需充气维护，可适应停机坪区域可能存在的碎石、杂物路面，减少爆胎故障概率，所有转动铰接点都预留了润滑脂加注口，日常维护时只需定期加注润滑脂即可保证转向结构灵活，无需复杂的拆解保养。
