多辊排布工业筒管存放支撑架构

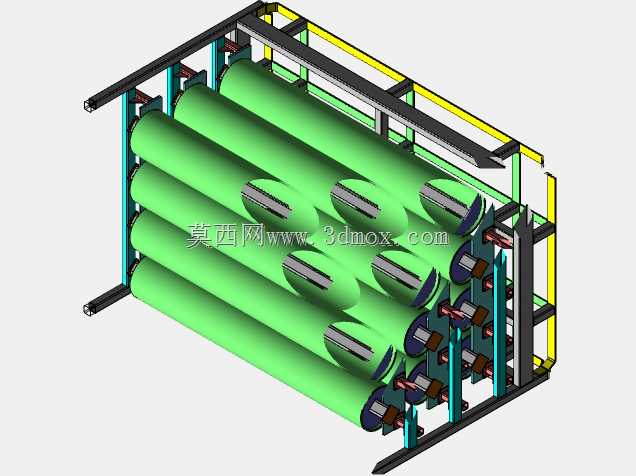

这套筒管支撑架构主要面向纺织、薄膜、卷材加工类生产车间的工序间物料暂存场景，用来承载成卷的筒状工件，避免辊面直接接触地面产生磕碰、划伤，同时规整生产现场的物料排布，减少工序转运过程中的找料时间。从结构设计来看，整体采用框架式拼接结构，外侧主支撑采用型钢焊接成型，竖向支撑腿预留了地脚安装孔位，可直接通过膨胀螺栓固定在车间硬化地面上，也可根据转运需求在底部加装脚轮实现工位间移动。承载辊筒的卡位采用分层错位排布，每一层的卡位都做了仿形弧面托块，托块内嵌耐磨缓冲垫层，和筒管两端的轴头位置精准匹配，放置时不需要额外锁紧，依靠弧面的贴合限位就能避免筒管轴向窜动，取放时直接沿轴向抽出即可，适配人工手动取料和辅助吊具取料两种操作模式。框架的侧向设置了交叉加强筋，抵消满负载状态下框架的侧向形变，顶部的横向横梁可作为临时的扶手或辅助吊点，方便设备移位时的吊装作业。设计过程中优先考虑了筒管的取放操作空间，相邻两层筒管之间预留了足够的手部操作间隙，也适配常规的机械手抓取行程，不管是人工转运还是后续接入自动化上下料系统都能兼容。安装边界方面，整体宽度适配车间标准1.2米通道的通行要求，深度方向根据单排可容纳的筒管数量做了优化，不会过多占用生产工位的操作面积，架体的高度控制在成人胸部平齐的位置，不需要登高就能完成最上层筒管的取放，降低操作过程中的安全隐患。每一个托块的位置都经过同轴度校准，保证筒管放置后保持水平状态，避免长时间存放出现筒管弯曲变形的问题，架体表面做了喷塑防锈处理，适配车间多粉尘、偶尔有切削液飞溅的生产环境，长期使用不会出现漆面脱落、基材锈蚀的问题。侧向的防护栏结构可以避免筒管受到侧向撞击时从架体上滚落，架体的边角位置都做了圆弧倒角处理，避免操作人员过往时被尖锐边角划伤。
