立式多层5加仑桶装水存放架结构设计

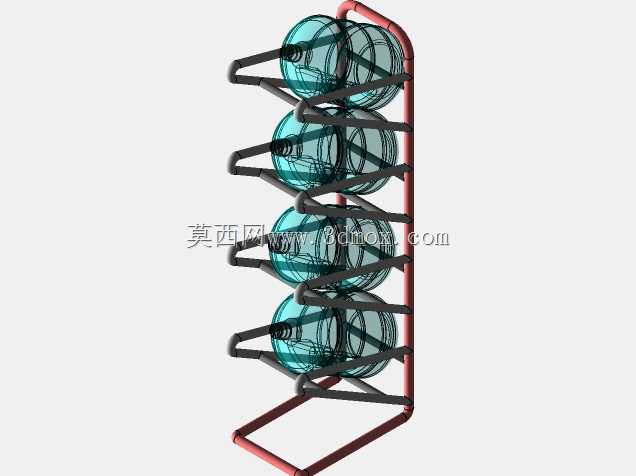

这款立式多层存放架主要面向办公场所、生产车间、社区饮水点等需要批量储备桶装饮用水的场景，解决大规格储水桶零散堆放占地大、取放不便、易磕碰滚落的实际问题。整体采用立式靠墙安装的布局思路，单侧依托墙面作为安装支撑边界，底部设置L型落地支撑脚，无需额外打孔固定即可保持放置稳定性，整体占地宽度仅略大于单桶直径，纵深尺寸适配常规桶装水的摆放深度，可充分利用垂直空间完成四桶5加仑规格桶装水的分层存放，大幅缩减地面占用面积。

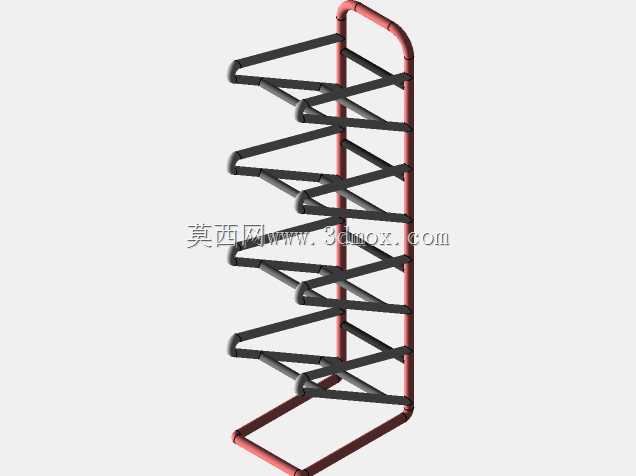

结构设计上采用圆管弯折成型的框架主体，主支撑立管采用稍大管径的金属圆管，承担整体竖向载荷，每层的桶体承托结构采用同材质圆管弯折成适配桶身弧度的托臂，托臂向外延伸的弧度刚好贴合桶装水中部的桶身曲面，既可以限制桶体的横向位移，避免取放上层桶体时带动下层桶滑落，又不会过度包裹桶身影响取放操作。每层托臂的间距经过反复校核，既预留了足够的手部操作空间，方便操作人员双手扶稳桶身完成抽取、放置动作，又控制了整体架体的总高度，避免顶层桶放置位置过高导致取放时重心失稳。

架体的边角位置全部做圆弧过渡处理，没有尖锐的焊口与裁切棱角，避免日常取放过程中剐蹭桶身或者划伤操作人员。底部的支撑横管向架体前后方向延伸，形成稳定的三角形支撑结构，即使满载四个满装水桶的重量，架体也不会出现前倾侧翻的问题。托臂的弧度设计经过多次调整，既保证桶体放置时不会从架体侧面滚落，又能让桶身保持略微倾斜的姿态，方便对接饮水机时快速调整桶口位置，减少搬举桶体时的调整幅度。

实际使用过程中，该架体可将备用桶装水统一规整存放，避免桶体直接接触地面造成的桶底污染，同时分层独立承托的结构让每个桶的取放都不会干扰其他层位的存放状态，相比传统堆叠存放的方式，能大幅降低桶体挤压变形、密封失效漏水的概率。架体的管体连接位置采用满焊焊接处理，焊后打磨平整做防锈涂装，可适应饮水点周边偶尔溅水的使用环境，长期使用不会出现锈蚀掉漆的问题，整体结构无易损易耗部件，日常仅需简单擦拭即可完成维护。
