化工车间多桶倾斜式物料周转架结构

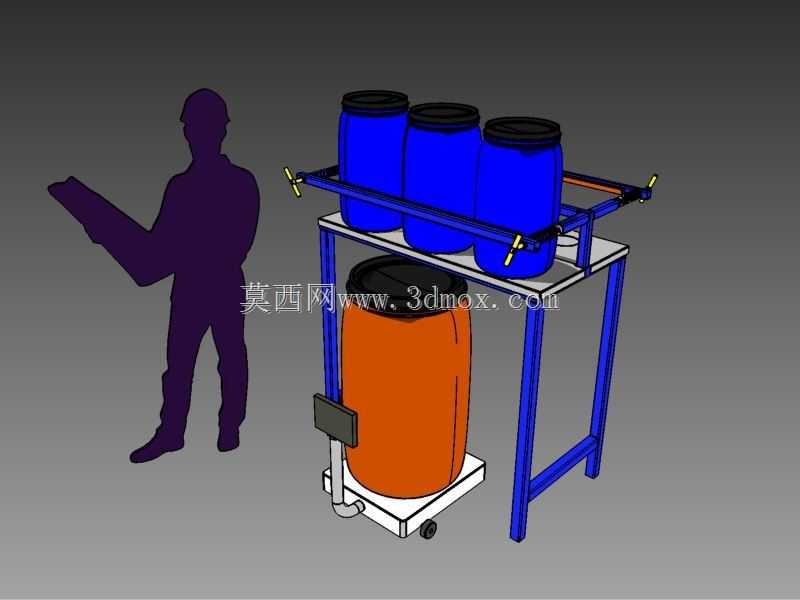

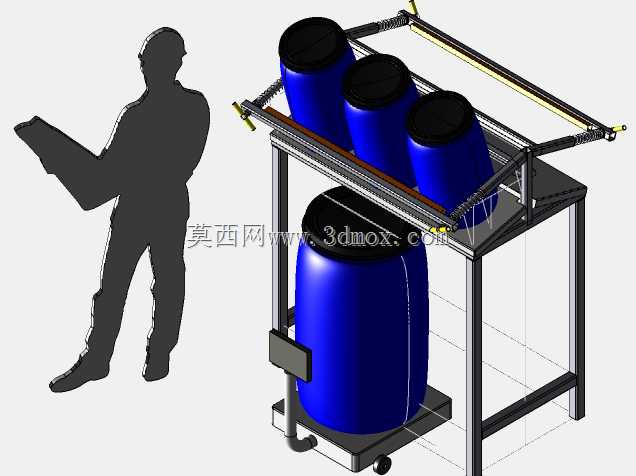

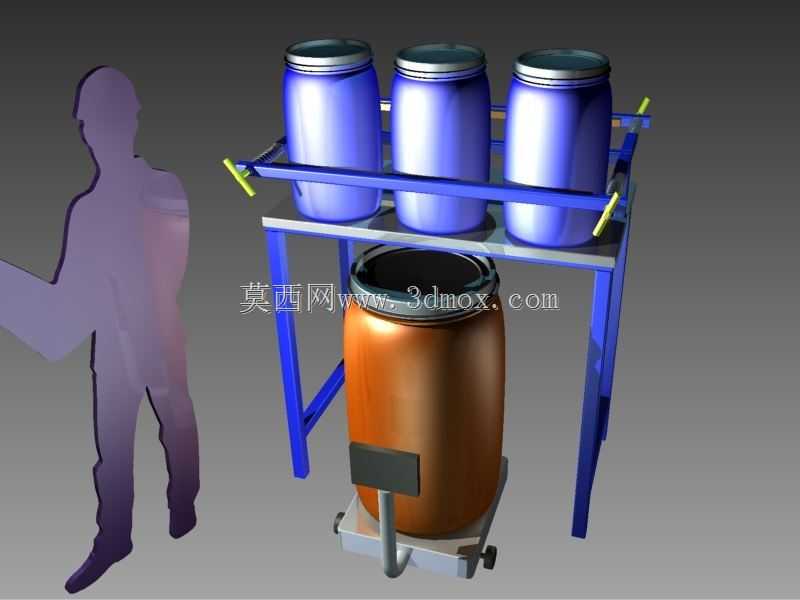

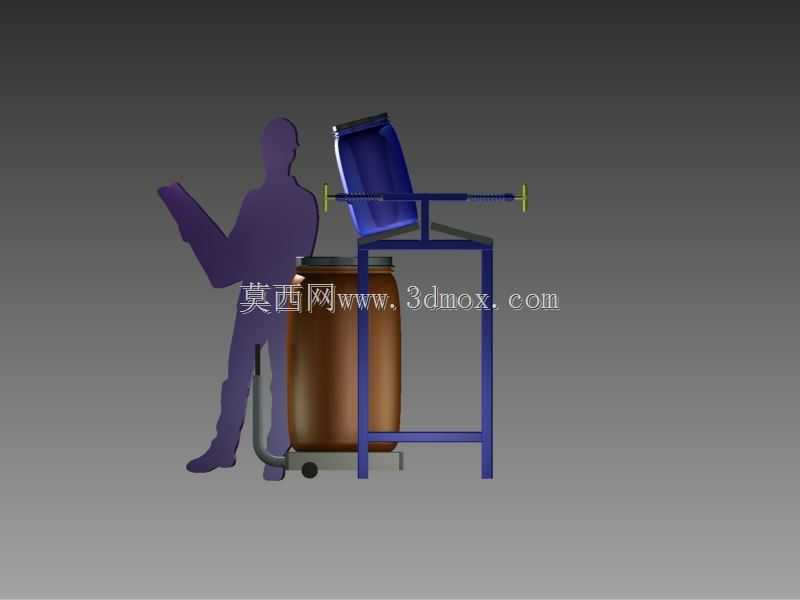

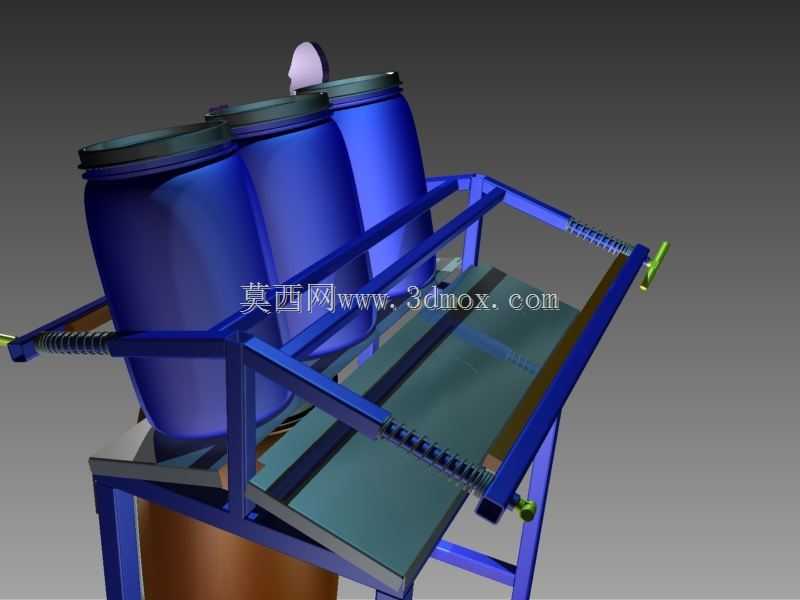

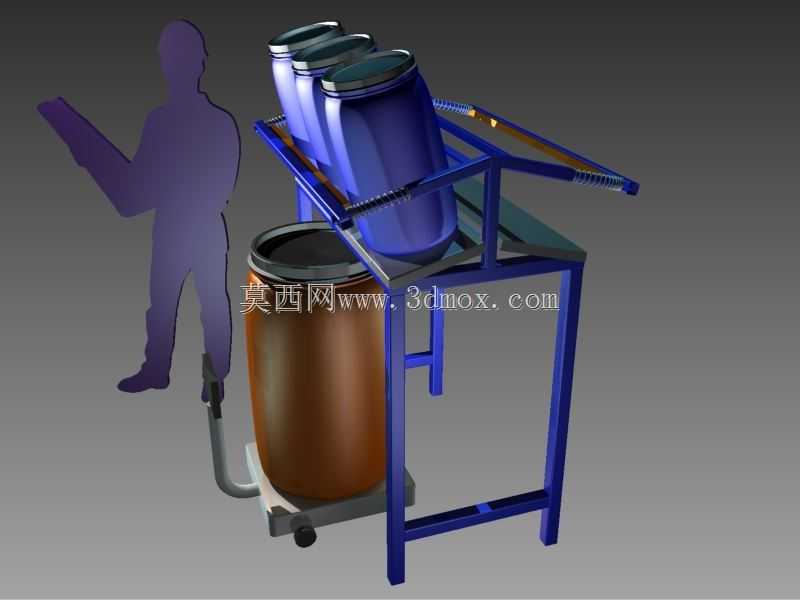

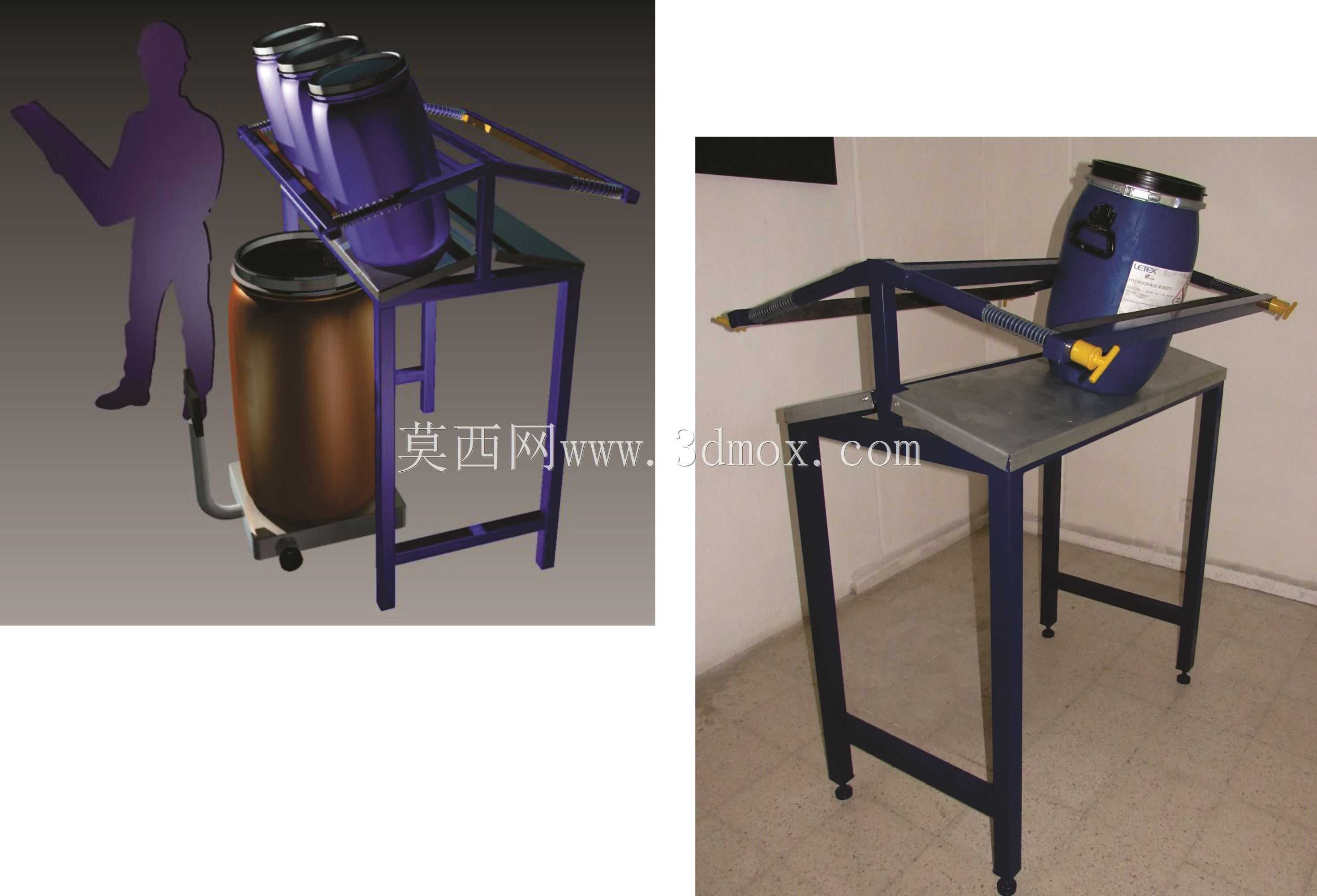

这款架体主要面向化工生产车间的液态物料周转工位设计，适配标准规格的化工包装桶使用，解决车间内小批量液态原料、半成品的临时存放与倾倒转接作业需求。在涂料、油墨、小型精细化工生产场景中，作业人员常需要将桶装物料从存储区转移至调漆、反应投料工位，传统地面堆放不仅占用通道空间，倾倒物料时还需要人工抬举桶身，劳动强度大且容易出现物料洒漏、桶身滑脱的安全隐患，这款架体的设计正是针对这类工位痛点展开。架体采用方管焊接成型的框架式结构，整体落地式安装，底部预留脚轮安装位，可根据车间动线需求选配固定支脚或者万向脚轮，适配固定工位存放或者短距离周转移动两种使用模式。上层承载位设计为倾斜式安装结构，三个桶位的倾斜角度经过反复校核，刚好让桶口朝向作业侧倾斜，作业人员无需完全抬举整桶物料，只需扳动桶身借助倾斜架体的支撑，即可轻松完成物料倾倒转接，架体侧边设置的弹簧助力扶手，可在倾倒过程中提供辅助支撑力，抵消桶身满载时的下压力，降低作业人员的操作负荷。下层设置一个直立式桶位，可用于放置待取用的备用物料桶，或者承接倾倒过程中滴漏的残液，架体底部的托盘结构可收集意外洒漏的液态物料，避免化工液体直接滴落到车间地面造成腐蚀或者滑倒风险。设计过程中重点校核了架体的承载边界，上层每个倾斜桶位可承载满载状态下的标准化工桶，框架方管的壁厚选型满足满载时的抗弯强度要求，焊接节点处做了加强筋处理，避免长期承重后出现架体变形。架体的整体外形尺寸适配车间常规通道宽度，安装时无需对现有工位布局做大幅改动，可直接放置在投料工位旁，上层桶位的高度匹配作业人员站立操作的舒适区间，无需弯腰或者登高即可完成桶身固定、倾倒操作。架体表面做防腐涂装处理，可耐受化工车间常见的少量溶剂泼溅、潮湿环境侵蚀，延长架体的实际使用寿命。桶位的限位结构采用圆弧抱合设计，可贴合标准化工桶的桶身弧度，避免桶身放置后出现滚动移位，倾倒作业时桶身可沿着限位结构小幅转动，无需额外绑带固定即可完成操作，提升工位作业效率。
